Sperry Marine NAVIPILOT 4000 – Hệ Thống Lái Tự Động Hàng Hải Chính Xác Cao

Sperry Marine NAVIPILOT 4000 là hệ thống marine autopilot được thiết kế để điều khiển tàu an toàn, chính xác và hiệu quả. Thiết bị sử dụng công nghệ mạng điều khiển lái tiên tiến, có khả năng tự điều chỉnh theo đặc tính tải trọng của tàu và điều kiện thời tiết/biển, từ đó giúp duy trì hướng đi ổn định với hoạt động bánh lái tối ưu hơn.

Hệ thống phù hợp cho tàu thương mại, tàu hàng, tàu khách, tàu offshore, tàu công trình, tàu cao tốc và các hệ thống buồng lái tích hợp cần autopilot có khả năng kết nối với gyrocompass, la bàn từ, ECDIS, hệ thống lái, thruster, rudder propeller, waterjet và VDR.

Tự điều chỉnh liên tục theo tải trọng và thời tiết

Điểm nổi bật của NAVIPILOT 4000 là chức năng self-tuning adaptive heading control. Hệ thống liên tục giám sát hiệu năng lái và tự động điều chỉnh các tham số điều khiển như rudder gain và counter rudder khi đặc tính tàu thay đổi do tải trọng, trim hoặc điều kiện biển.

Nhờ khả năng thích nghi này, autopilot giúp giảm hoạt động bánh lái không cần thiết, duy trì hướng đi ổn định hơn và hỗ trợ tối ưu tiêu thụ nhiên liệu. Với tàu chạy đường dài, việc giảm chuyển động bánh lái lặp lại có thể góp phần giảm lực cản, giảm hao mòn hệ thống lái và giảm chi phí vận hành.

Hỗ trợ Track Control với VisionMaster FT ECDIS

NAVIPILOT 4000 TRACK và NAVIPILOT 4000 TRACK HSC hỗ trợ chức năng Track Control khi kết nối với hệ thống Sperry Marine Integrated Bridge System hoặc VisionMaster FT ECDIS. Trong cấu hình này, ECDIS có thể gửi lệnh điều khiển hướng theo tuyến hành trình đã lập sẵn, giúp autopilot điều khiển tàu theo track được chọn.

Track Control đặc biệt hữu ích với tàu hoạt động trên tuyến cố định, tàu thương mại đường dài hoặc hệ thống buồng lái tích hợp cần tự động hóa điều hướng ở mức cao hơn. Khi triển khai thực tế, cần cấu hình và thử nghiệm đầy đủ trên biển để bảo đảm autopilot, ECDIS và hệ thống lái phối hợp chính xác.

Nhiều cấu hình cho từng loại tàu

Dòng NAVIPILOT 4000 Series gồm nhiều cấu hình khác nhau:

Các phiên bản HSC bổ sung tính năng dành cho tàu cao tốc như jet dead band compensation và cấu hình hysteresis để tạo vùng chết bổ sung, phù hợp với hệ thống waterjet hoặc điều khiển lái tốc độ cao.

Điều khiển rate, radius và rudder limit

NAVIPILOT 4000 hỗ trợ điều khiển thay đổi hướng bằng turn rate hoặc turn radius, giúp người vận hành chọn cách quay trở phù hợp với tình huống. Hệ thống cũng có tùy chọn thiết lập rudder limit, dùng như một lựa chọn thay thế cho rate/radius trong một số chế độ vận hành.

Các chức năng này giúp tàu điều động mượt hơn, kiểm soát góc bẻ lái tốt hơn và hỗ trợ an toàn khi hành trình trong khu vực đông tàu, vùng nước hẹp hoặc khi cần chuyển hướng theo lệnh từ ECDIS.

Control Area Network và NAVINET 4000 Steering Control Network

Sperry Marine phát triển hệ thống lái sử dụng Control Area Network – CAN, cho phép kết nối nhiều bộ điều khiển lái, Control and Display Unit và các thiết bị liên quan trong cùng một mạng điều khiển. Cấu trúc mạng giúp lắp đặt đơn giản hơn, rút ngắn thời gian đi dây và thuận tiện khi mở rộng hệ thống sau này.

Trong brochure kỹ thuật, NAVIPILOT 4000 sử dụng giao tiếp CAN theo IEC 61162-3 để kết nối remote control/display units và kết nối với hệ thống lái tay NAVIGUIDE 4000.

Override cho tình huống tránh va và điều khiển khẩn cấp

Chức năng Override cho phép người vận hành nhanh chóng giành lại quyền điều khiển lái khi cần tránh va, xử lý tình huống khẩn cấp hoặc khi autopilot có dấu hiệu vận hành bất thường. Khi Override được kích hoạt, quyền điều khiển được chuyển sang bộ điều khiển Non-Follow-Up – NFU, cho phép lái thủ công cho đến khi người vận hành kết thúc chế độ Override.

Đây là chức năng quan trọng trong hệ thống autopilot hàng hải, giúp bảo đảm thuyền viên có thể can thiệp ngay lập tức trong các tình huống cần điều động nhanh.

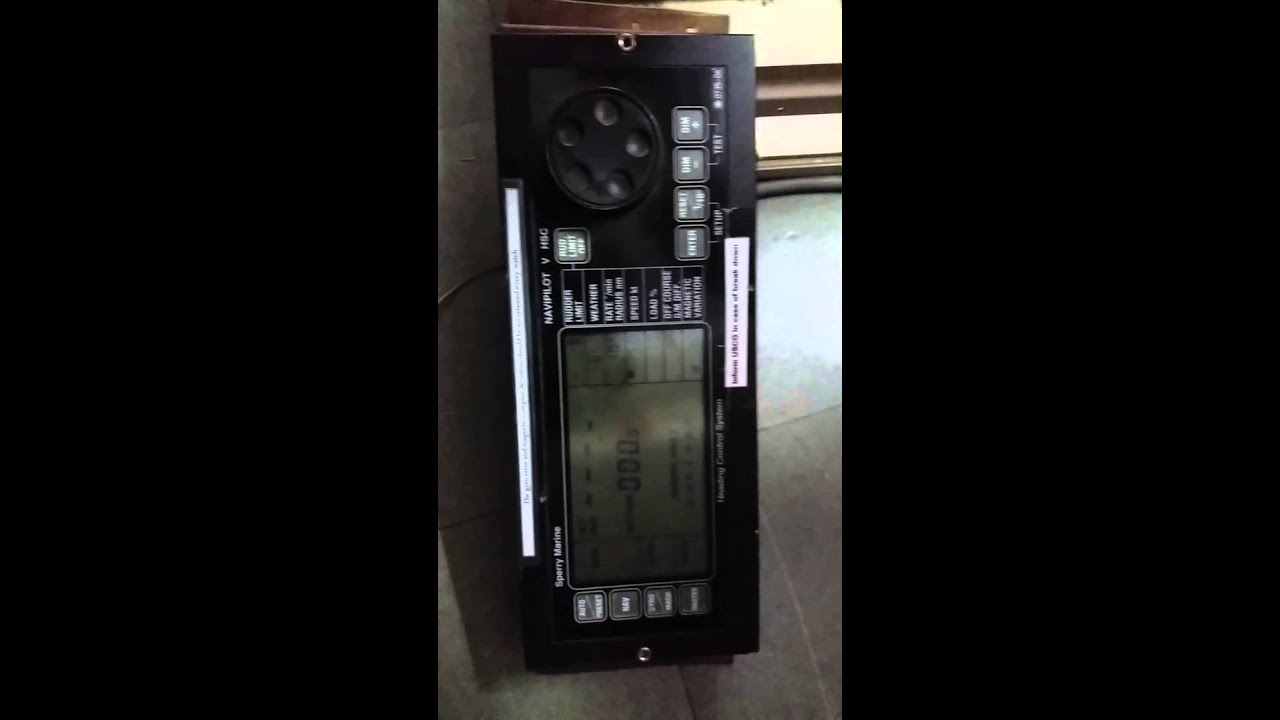

Control and Display Unit dễ vận hành

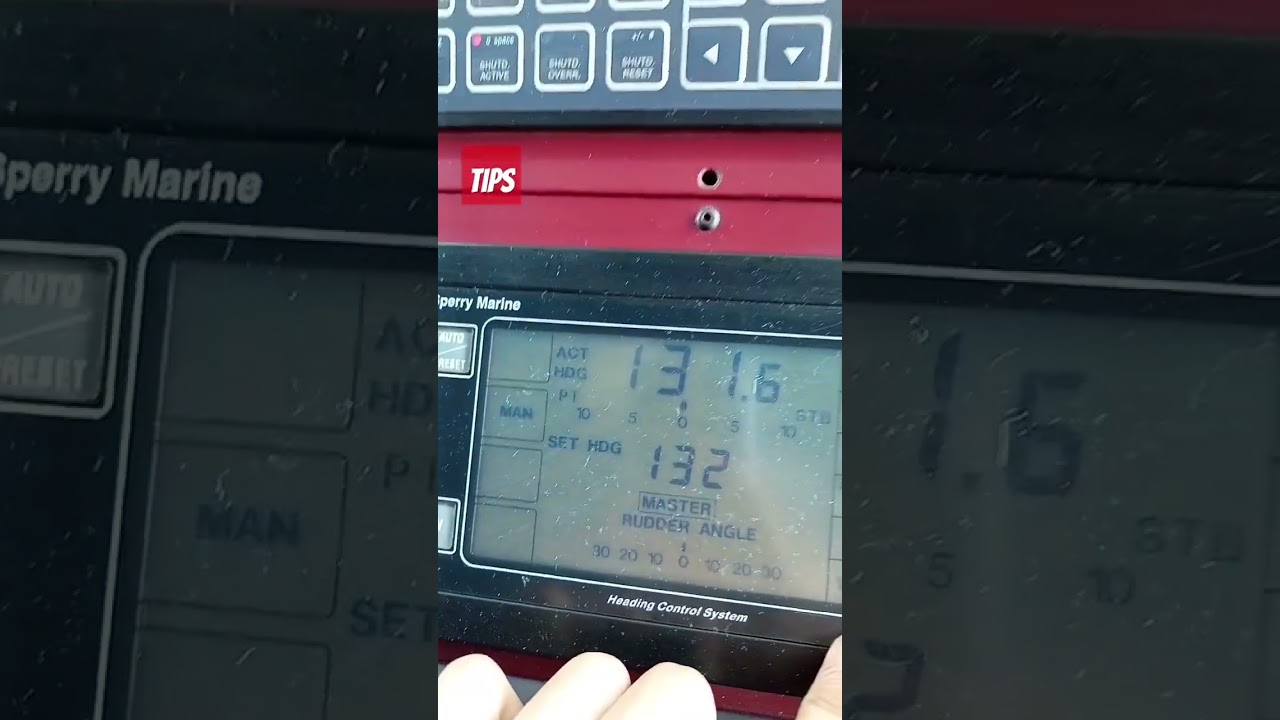

Control and Display Unit – CDU của NAVIPILOT 4000 có màn hình LCD đồ họa, đèn nền, bàn phím foil kín và bố cục phím cứng rõ ràng. Màn hình hiển thị các thông tin như heading hiện tại, set heading, trạng thái override, nguồn heading, chế độ lái AUTO/NAV/TRACK, rudder limit, rate-of-turn, radius, weather, tốc độ, rudder order, actual rudder angle, cross track error, off course alarm và heading difference alarm.

Thiết kế này giúp người vận hành dễ theo dõi trạng thái autopilot trong cả chế độ ngày và đêm, đồng thời thao tác nhanh qua hard key và soft key thay vì phụ thuộc hoàn toàn vào menu phức tạp.

Tính năng nổi bật của Sperry Marine NAVIPILOT 4000

• Hệ thống marine autopilot tự thích nghi cho tàu biển.
• Fully self-tuning adaptive heading control.
• Tự động điều chỉnh theo tải trọng, trim và điều kiện biển.
• Giảm hoạt động bánh lái không cần thiết, hỗ trợ tiết kiệm nhiên liệu.
• Hỗ trợ điều khiển theo turn rate hoặc turn radius.
• Hỗ trợ rudder limit setting.
• Có cấu hình BASIC, TRACK, HSC và TRACK HSC.
• Hỗ trợ Track Control với VisionMaster FT ECDIS.
• Giao tiếp gyrocompass: 2 x RS-422.
• Giao tiếp la bàn từ: IEC 61162-1, sine/cosine.
• Serial interface cho track steering hoặc waypoint steering.
• Có thể kết nối thêm remote Control and Display Units.
• Dữ liệu vận hành được lưu khi mất nguồn.
• Màn hình LCD đồ họa có đèn nền.
• Điều chỉnh set heading bằng control disk và soft key.
• Có đầu ra analog cho thruster, rudder propeller và waterjet.
• Giao tiếp CAN theo IEC 61162-3.
• Kết nối VDR qua RS-422 9600 bps.
• Được EC type approved theo MED 96/98/EC Wheelmark bởi Germanischer Lloyd theo brochure.

Cấu hình hệ thống và thiết bị liên quan

Một hệ thống NAVIPILOT 4000 có thể bao gồm:

Khi đăng bán, nên ghi rõ bộ hàng gồm Control Display Unit, Steering Control Unit, cáp, tài liệu, phụ kiện lắp đặt hay chỉ một phần của hệ thống, vì NAVIPILOT 4000 thường được cấu hình theo từng tàu.

Ứng dụng của NAVIPILOT 4000 trên tàu biển

Sperry Marine NAVIPILOT 4000 phù hợp cho:

• Tàu thương mại.
• Tàu hàng.
• Tàu khách.
• Tàu offshore.
• Tàu công trình, workboat.
• Tàu cao tốc HSC tùy phiên bản.
• Hệ thống buồng lái tích hợp.
• Hệ thống cần Track Control với ECDIS.
• Tàu cần kết nối gyrocompass, magnetic compass, VDR, thruster, rudder propeller hoặc waterjet.
• Dự án retrofit hoặc nâng cấp autopilot Sperry Marine.
• Hệ thống lái NAVIGUIDE 4000 / NAVINET 4000 Steering Control Network.

Vì sao nên chọn Sperry Marine NAVIPILOT 4000?

NAVIPILOT 4000 là lựa chọn phù hợp cho các tàu cần một hệ thống autopilot chính xác, an toàn và dễ tích hợp. Khả năng self-tuning adaptive control giúp hệ thống tự tối ưu theo điều kiện tàu và biển, trong khi Track Control, CAN/NAVINET, giao tiếp ECDIS, VDR, gyrocompass và magnetic compass giúp thiết bị phù hợp với nhiều cấu hình buồng lái hiện đại.

Đối với chủ tàu và công ty quản lý tàu, NAVIPILOT 4000 mang lại lợi ích ở khả năng lái ổn định, giảm thao tác bánh lái không cần thiết, hỗ trợ tiết kiệm nhiên liệu và nâng cao an toàn vận hành trong hành trình dài.

Lưu ý khi đặt mua NAVIPILOT 4000

Trước khi đặt mua hoặc thay thế Sperry Marine NAVIPILOT 4000, nên kiểm tra rõ:

• Thiết bị là NAVIPILOT 4000 BASIC, TRACK, HSC hay TRACK HSC.
• Bộ hàng gồm Control and Display Unit, Steering Control Unit hay chỉ một module.
• Hệ thống lái trên tàu dùng rudder, thruster, rudder propeller hay waterjet.
• Có cần Track Control với VisionMaster FT ECDIS không.
• Có cần kết nối NAVIGUIDE 4000 hoặc NAVINET 4000 không.
• Heading lấy từ gyrocompass, magnetic compass hay cả hai.
• Cần chuẩn giao tiếp RS-422, IEC 61162-1, IEC 61162-3 CAN hay VDR output.
• Nguồn cấp 24 VDC trên tàu có phù hợp không.
• Thiết bị là hàng mới, hàng tồn kho, hàng đã qua kiểm tra hay refurbished.
• Sau khi lắp đặt cần sea trial, kiểm tra tuning, rudder feedback, off-course alarm, override và chuyển đổi điều khiển lái.

FAQ – Câu hỏi thường gặp

Sperry Marine NAVIPILOT 4000 là thiết bị gì?

NAVIPILOT 4000 là hệ thống lái tự động hàng hải, sử dụng self-tuning adaptive heading control để điều khiển tàu an toàn, chính xác và hiệu quả hơn trong nhiều điều kiện tải trọng và thời tiết.

NAVIPILOT 4000 có hỗ trợ Track Control không?

Có. Phiên bản NAVIPILOT 4000 TRACK và TRACK HSC hỗ trợ Track Control khi kết nối với Sperry Marine Integrated Bridge System hoặc VisionMaster FT ECDIS.

NAVIPILOT 4000 có dùng cho tàu cao tốc không?

Có. Dòng này có cấu hình NAVIPILOT 4000 HSC và NAVIPILOT 4000 TRACK HSC, đáp ứng yêu cầu cho High-Speed Craft theo ISO 16329.

NAVIPILOT 4000 nhận heading từ thiết bị nào?

Thiết bị có thể nhận heading từ gyrocompass qua 2 x RS-422 và nhận heading từ la bàn từ qua IEC 61162-1 hoặc giao diện sine/cosine.

NAVIPILOT 4000 có kết nối VDR không?

Có. Hệ thống có đầu ra VDR RS-422 9600 bps để truyền dữ liệu trạng thái và cảnh báo đến Voyage Data Recorder.

NAVIPILOT 4000 dùng nguồn điện gì?

Theo brochure, hệ thống dùng nguồn 24 VDC, dải 18–36 V, công suất tiêu thụ tối đa khoảng 10 W.
