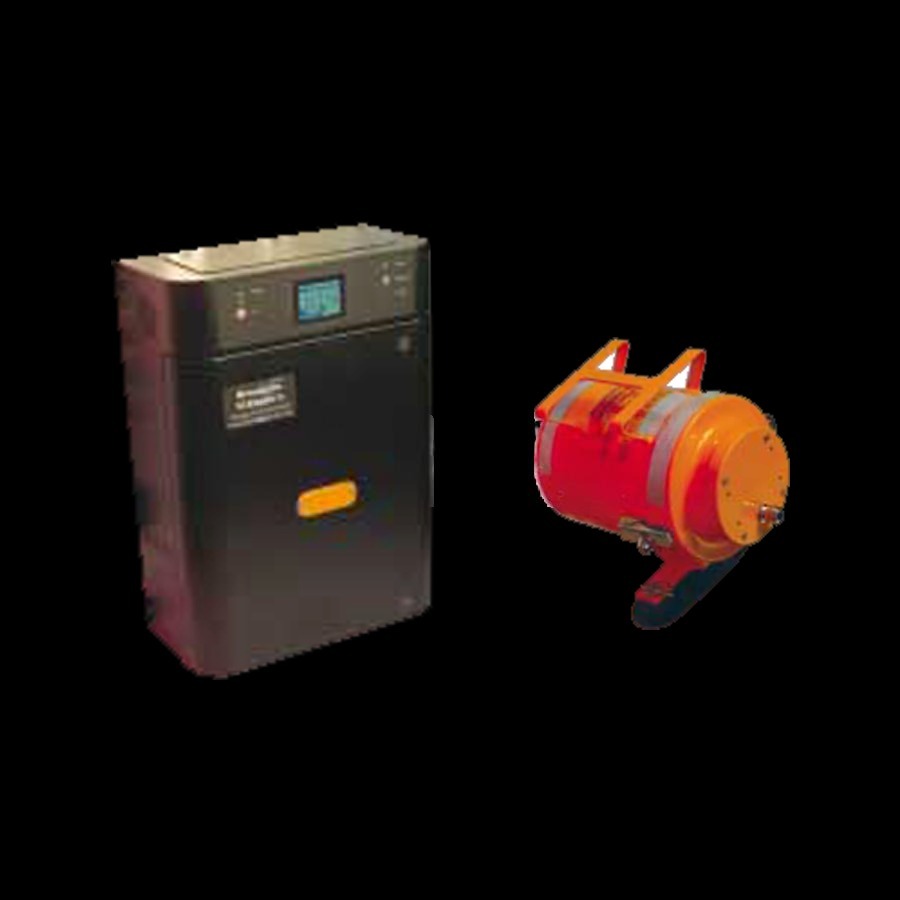

Broadgate VER4000 (S)VDR là hệ thống Voyage Data Recorder / Simplified Voyage Data Recorder dùng để ghi lại dữ liệu vận hành quan trọng trên tàu biển. Hệ thống có thể ghi âm thanh, radar, thời gian, vị trí, tốc độ, hướng tàu, lệnh telegraph, hoạt động động cơ, hoạt động chân vịt và nhiều thông tin khác tùy cấu hình lắp đặt.

Dòng VER4000-S được giới thiệu là thế hệ thứ tư của hệ thống Simplified Voyage Data Recorder, kế thừa từ VER3000, được thiết kế để hoạt động tự động, linh hoạt và dễ tích hợp với nhiều hệ thống khác nhau trên tàu.

Giải pháp VDR/S-VDR cho ghi dữ liệu hành trình

VDR và S-VDR đóng vai trò như “hộp đen” của tàu biển, lưu lại dữ liệu vận hành trước, trong và sau sự cố để phục vụ điều tra, phân tích và đánh giá an toàn. Tiêu chuẩn IEC 61996-2 mô tả mục đích của S-VDR là lưu trữ thông tin về vị trí, chuyển động, trạng thái vật lý, lệnh và điều khiển của tàu trong khoảng thời gian liên quan đến một sự cố, để cơ quan quản lý và chủ tàu có thể truy xuất khi cần.

Với Broadgate VER4000-S, thiết bị được thiết kế để ghi lại nhiều dữ liệu hoạt động trên tàu, từ âm thanh buồng lái đến dữ liệu radar và các dữ liệu điều hướng quan trọng.

Ghi âm thanh buồng lái và âm thanh môi trường

VER4000-S có khả năng ghi audio, bao gồm cả giọng nói và âm thanh môi trường trong khu vực vận hành. Dữ liệu âm thanh này rất quan trọng khi cần phân tích lại quá trình trao đổi lệnh, liên lạc nội bộ, thông tin radio hoặc tình huống diễn ra trên buồng lái.

Trong các cuộc điều tra sự cố hàng hải, âm thanh buồng lái giúp tái dựng bối cảnh vận hành, xác định thời điểm ra lệnh, phản ứng của thuyền viên và những cảnh báo đã xuất hiện trước sự cố.

Ghi radar, vị trí, tốc độ và hướng tàu

Ngoài âm thanh, Broadgate VER4000 (S)VDR còn ghi dữ liệu radar, thời gian, vị trí, tốc độ và hướng tàu. Đây là các dữ liệu cốt lõi giúp đánh giá hành trình, tình huống tránh va, điều động, tốc độ thay đổi hướng và vị trí tương quan với các tàu hoặc vật thể xung quanh.

Dữ liệu radar và dữ liệu điều hướng khi được phát lại cùng nhau sẽ giúp người dùng quan sát lại tình huống hàng hải theo dòng thời gian, hỗ trợ chủ tàu, đăng kiểm, đơn vị bảo hiểm hoặc cơ quan điều tra phân tích nguyên nhân sự cố.

Ghi lệnh telegraph, hoạt động động cơ và chân vịt

Một điểm nổi bật của hệ thống VER4000-S là khả năng ghi các dữ liệu liên quan đến telegraph demand, hoạt động động cơ và hoạt động chân vịt. Các thông tin này giúp xác định lệnh điều động đã được đưa ra, phản hồi của hệ thống động lực và mối liên hệ giữa lệnh điều khiển với chuyển động thực tế của tàu.

Đối với tàu thương mại, tàu hàng, tàu khách hoặc tàu hoạt động trong vùng nước hẹp, dữ liệu động cơ/chân vịt là nguồn thông tin rất quan trọng để phân tích quá trình điều động.

Thiết kế linh hoạt, dễ tích hợp với nhiều hệ thống tàu

Broadgate VER4000-S được thiết kế linh hoạt để tích hợp với nhiều hệ thống khác nhau trên tàu, vì mỗi tàu thường có cấu trúc thiết bị, cảm biến và nguồn dữ liệu riêng. Hệ thống có nhiều tùy chọn giao diện thiết bị, hỗ trợ nhiều loại radar hiện có và nhiều loại nguồn dữ liệu khác nhau, giúp lắp đặt trên nhiều loại tàu mà không cần phát triển kỹ thuật riêng cho từng trường hợp.

Thiết kế theo dạng mô-đun giúp khách hàng tối ưu chi phí khi lắp đặt VDR/S-VDR, đồng thời cho phép cấu hình hệ thống theo yêu cầu cụ thể của từng tàu.

Hoạt động tự động, đơn giản và tin cậy

Theo thông tin sản phẩm, thiết bị trên tàu của VER4000-S hoạt động hoàn toàn tự động và không cần người dùng can thiệp thường xuyên, ngoại trừ trường hợp xảy ra sự cố hoặc cần truy xuất dữ liệu. Đây là yếu tố quan trọng đối với hệ thống VDR/S-VDR, vì thiết bị phải vận hành liên tục và ổn định trong suốt hành trình.

Sự đơn giản trong vận hành giúp giảm rủi ro thao tác sai, đồng thời phù hợp với môi trường tàu biển, nơi hệ thống ghi dữ liệu cần hoạt động nền một cách bền bỉ và đáng tin cậy.

Playback dữ liệu VER4000 và VER4000-S

Dữ liệu ghi từ Broadgate VER4000 và VER4000-S có thể được phát lại bằng phần mềm playback chuyên dụng. Tài liệu hướng dẫn playback nêu rằng phần mềm phát lại dùng chung cho VER4000 và VER4000-S, và hướng dẫn được áp dụng cho cả hai hệ thống.

Theo tài liệu playback, yêu cầu hệ thống tối thiểu tại thời điểm tài liệu được phát hành là máy tính IBM-compatible chạy Windows 2000 Professional hoặc Windows XP, card đồ họa hỗ trợ độ phân giải 1280 x 1024 và 256 màu. Đây là thông tin hữu ích khi xử lý các hệ thống VER4000 đời cũ hoặc khi cần chuẩn bị máy tính phục vụ trích xuất/phát lại dữ liệu.

Hỗ trợ cảnh báo ngoài của tàu

Tài liệu vận hành VER4000 nêu rằng có thể kết nối external ship’s alarm với VER4000/VER4000-S để các hệ thống giám sát khác trên tàu có thể theo dõi trạng thái hoạt động bình thường hoặc bất thường của VDR.

Điều này giúp tích hợp VDR/S-VDR vào hệ thống báo động trung tâm hoặc hệ thống giám sát của tàu, hỗ trợ thuyền viên phát hiện nhanh khi hệ thống ghi dữ liệu có lỗi.

Mạng lưới hỗ trợ và dịch vụ toàn cầu

Thông tin sản phẩm VER4000-S mô tả hệ thống được hỗ trợ bởi mạng lưới dịch vụ và lắp đặt toàn cầu, trải rộng trên hơn 140 văn phòng tại 44 quốc gia.

Với phiên bản VER4000 VDR, brochure cũng ghi hệ thống được hỗ trợ bởi mạng lưới dịch vụ hơn 100 văn phòng tại hơn 40 quốc gia.

Tính năng nổi bật của Broadgate VER4000 (S)VDR

• Hệ thống VDR/S-VDR dùng để ghi dữ liệu hành trình tàu biển.
• Có phiên bản VER4000 VDR và VER4000-S Simplified VDR.
• Ghi âm thanh buồng lái, bao gồm giọng nói và âm thanh môi trường.
• Ghi radar, thời gian, vị trí, tốc độ và hướng tàu.
• Ghi dữ liệu telegraph demand, động cơ và chân vịt tùy cấu hình.
• Hỗ trợ nhiều nguồn dữ liệu và nhiều loại radar khác nhau.
• Thiết kế mô-đun, linh hoạt, dễ tích hợp với nhiều loại tàu.
• Hoạt động tự động, không cần can thiệp thường xuyên.
• Hỗ trợ playback dữ liệu bằng phần mềm chuyên dụng.
• Có thể tích hợp cảnh báo ngoài để giám sát trạng thái hệ thống.
• VER4000-S tuân thủ IEC 61996-II theo thông tin sản phẩm.
• VER4000 VDR tuân thủ IMO A.861(20) và IEC 61996-I theo brochure.

Cấu hình hệ thống và dữ liệu ghi

Một hệ thống Broadgate VER4000 (S)VDR có thể được cấu hình để ghi các nhóm dữ liệu sau:

Danh sách dữ liệu thực tế phụ thuộc vào cấu hình tàu, yêu cầu VDR/S-VDR, chuẩn tín hiệu từ thiết bị hàng hải và các module giao tiếp được lắp đặt.

Ứng dụng của Broadgate VER4000 (S)VDR

Broadgate VER4000 (S)VDR phù hợp cho:

• Tàu thương mại.
• Tàu hàng.
• Tàu container.
• Tàu chở hàng rời.
• Tàu dầu, tàu hóa chất.
• Tàu khách.
• Tàu đang cần hệ thống VDR hoặc S-VDR.
• Dự án retrofit hệ thống ghi dữ liệu hành trình.
• Tàu cần ghi âm buồng lái, radar, vị trí, tốc độ, heading, động cơ và chân vịt.
• Đơn vị cần truy xuất và phát lại dữ liệu phục vụ điều tra, kiểm tra hoặc phân tích hành trình.

Vì sao nên chọn Broadgate VER4000 (S)VDR?

Broadgate VER4000 (S)VDR là lựa chọn phù hợp cho tàu cần hệ thống ghi dữ liệu hành trình linh hoạt, có khả năng tích hợp nhiều loại radar và nhiều nguồn dữ liệu khác nhau. Thiết kế mô-đun giúp hệ thống phù hợp với nhiều cấu trúc tàu, đặc biệt trong các dự án retrofit, nơi mỗi tàu có cấu hình thiết bị và dây tín hiệu khác nhau.

Hệ thống hoạt động tự động, có phần mềm playback chuyên dụng và có thể tích hợp cảnh báo ngoài, giúp chủ tàu, công ty quản lý tàu và đơn vị service dễ theo dõi, khai thác và xử lý dữ liệu khi cần.

Lưu ý khi đặt mua Broadgate VER4000 (S)VDR

Trước khi đặt mua hoặc thay thế Broadgate VER4000 (S)VDR, nên kiểm tra rõ:

• Thiết bị là VER4000 VDR hay VER4000-S S-VDR.
• Bộ hàng là trọn bộ hệ thống hay chỉ gồm một module/phụ tùng.
• Có đi kèm capsule/final recording medium không.
• Có đi kèm phần mềm playback và hướng dẫn truy xuất dữ liệu không.
• Hệ thống có bao nhiêu kênh audio, radar/video và dữ liệu IEC/NMEA.
• Có cần tích hợp dữ liệu AIS, GPS, gyrocompass, speed log, echo sounder, engine hoặc telegraph không.
• Radar trên tàu có giao diện tương thích với hệ thống không.
• Có yêu cầu kết nối external ship’s alarm không.
• Phiên bản phần mềm playback và hệ điều hành máy tính hỗ trợ là gì.
• Thiết bị là hàng mới, hàng tồn kho, hàng đã qua sử dụng hay refurbished.
• Sau khi lắp đặt cần kiểm tra ghi âm, ghi radar, dữ liệu vị trí/tốc độ/heading, cảnh báo, capsule và khả năng playback.

FAQ – Câu hỏi thường gặp

Broadgate VER4000 (S)VDR là thiết bị gì?

Broadgate VER4000 (S)VDR là hệ thống ghi dữ liệu hành trình tàu biển, gồm phiên bản VDR và S-VDR, dùng để ghi âm thanh, radar, thời gian, vị trí, tốc độ, heading, telegraph demand, động cơ, chân vịt và nhiều dữ liệu khác tùy cấu hình.

VER4000 và VER4000-S khác nhau thế nào?

VER4000 là Voyage Data Recorder, còn VER4000-S là Simplified Voyage Data Recorder. Brochure VER4000 nêu VER4000 tuân thủ IMO A.861(20) và IEC 61996-I, trong khi thông tin VER4000-S nêu thiết bị tuân thủ IEC 61996-II.

VER4000-S có tự động ghi dữ liệu không?

Có. Thiết bị onboard của VER4000-S được mô tả là hoạt động hoàn toàn tự động, không cần người dùng chú ý thường xuyên, ngoại trừ khi có sự cố.

VER4000-S có hỗ trợ nhiều loại radar không?

Có. Hệ thống có dải giao diện thiết bị rộng, bao gồm nhiều loại radar hiện có và nhiều loại nguồn dữ liệu khác nhau, giúp lắp đặt trên nhiều tàu mà không cần phát triển kỹ thuật riêng.

Dữ liệu VER4000 có phát lại được không?

Có. Tài liệu playback nêu phần mềm phát lại dùng cho cả Broadgate VER4000 và VER4000-S Voyage Data Recorders.

VER4000 có kết nối cảnh báo ngoài không?

Có. Tài liệu vận hành nêu external ship’s alarm có thể được kết nối với VER4000/VER4000-S để giám sát trạng thái hoạt động bình thường hoặc bất thường của VDR.
