Netwave NW4000 (S)VDR là hệ thống Voyage Data Recorder / Simplified Voyage Data Recorder thế hệ mới, được thiết kế theo hướng Ultra-Compact, tập trung vào lắp đặt nhanh, tiết kiệm chi phí và dễ vận hành. Hệ thống phù hợp cho tàu cần trang bị mới, thay thế VDR/S-VDR đời cũ, hoặc retrofit các hệ thống đã hết vòng đời, chi phí service cao hoặc không còn hoạt động ổn định.

Theo tài liệu sản phẩm, Netwave đã có hơn 5.500 tàu sử dụng các giải pháp Voyage Data Recorder của hãng. Dòng NW-4000 được thiết kế để có thể đặt bên trong console nhằm giảm kéo cáp, rút ngắn thời gian lắp đặt và giúp việc mở rộng/bảo trì hệ thống thuận tiện hơn nhờ kết nối Power over Ethernet.

Thiết kế Ultra-Compact, tối ưu cho retrofit

Netwave NW-4000 (S)VDR được phát triển với mục tiêu giảm diện tích lắp đặt và giảm chi phí retrofit. Thiết bị có thể bố trí trong console hoặc khu vực kỹ thuật gần các nguồn tín hiệu, giúp hạn chế việc kéo nhiều tuyến cáp phức tạp từ buồng lái, radar, hệ thống âm thanh, thiết bị điều hướng và các module dữ liệu.

Thiết kế nhỏ gọn này đặc biệt phù hợp cho tàu đang khai thác, nơi không gian lắp đặt hạn chế và thời gian dừng tàu để thi công cần được giảm tối đa.

WaveNet / WaveConnect single-wire cabling

Điểm nổi bật nhất của Netwave NW4000 là công nghệ đi dây WaveNet / WaveConnect, cho phép truyền nguồn và dữ liệu trên một đường cáp duy nhất. Cách thiết kế này giúp giảm hơn 50% lượng cáp cần thiết so với các mô hình đi dây phức tạp truyền thống, từ đó giảm thời gian lắp đặt, giảm lỗi đấu nối và giảm chi phí thi công.

Công nghệ WaveConnect sử dụng đầu nối dạng nhanh, không cần hàn, hỗ trợ kết nối nhanh trong quá trình lắp đặt. Sơ đồ kết nối dạng daisy-chain cũng giúp việc mở rộng thêm module giao tiếp trở nên đơn giản hơn.

Auto Configuring giúp giảm lỗi cài đặt

Sau khi hệ thống được lắp đặt, người dùng có thể khởi động từ Bridge Control Unit để hệ thống tự nhận diện các thiết bị đang kết nối và xác định kênh tương ứng. Tính năng Auto Configuring giúp giảm thời gian cấu hình của kỹ sư, đồng thời hạn chế lỗi do cài đặt thủ công.

Đây là lợi thế quan trọng đối với VDR/S-VDR retrofit, vì mỗi tàu thường có cấu hình thiết bị khác nhau, số lượng nguồn dữ liệu khác nhau và yêu cầu đấu nối riêng.

NW-4800 Hardened Storage Server với bộ nhớ bảo vệ

NW-4800 HSS Hardened Storage Server là thành phần quan trọng của hệ thống, đóng vai trò capsule/bộ nhớ bảo vệ. Theo tài liệu sản phẩm, Netwave phát triển HSS riêng, tích hợp Central Processing Unit và Data Storage Server vào trong capsule thép không gỉ bọc giáp, kết nối với các thành phần khác bằng một sợi cáp duy nhất.

Tài liệu brochure cũng nêu capsule đáp ứng các yêu cầu về khả năng chịu lửa, bao gồm 1100°C trong 1 giờ và 260°C trong 10 giờ, đồng thời có khả năng chịu áp lực lớn trong môi trường biển sâu.

Cấu trúc mô-đun linh hoạt

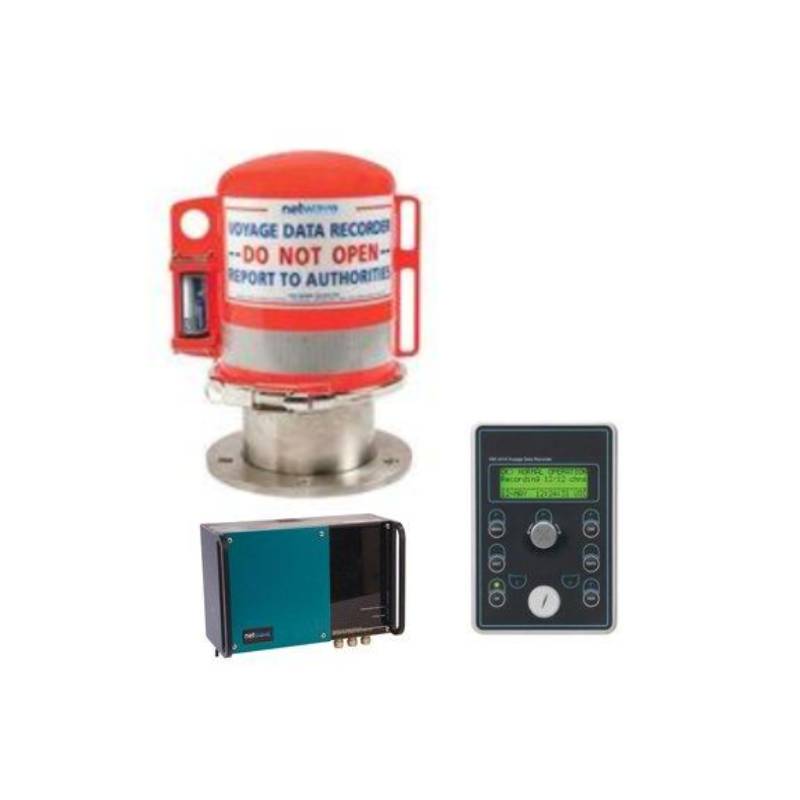

Dòng Netwave NW-4000 sử dụng thiết kế Flexible Modular Design, giúp hệ thống có thể mở rộng bằng cách bổ sung thêm các WaveNet Interface Module – WIM. Theo brochure, hệ thống S-VDR gồm bốn thành phần chính: HSS Hardened Storage Server, PSU Power Supply & Switch Unit, BCU Bridge Control & Alarm Unit và WIM WaveNet Interface Module.

Một số danh sách nhà cung cấp cũng liệt kê thêm DCU Digital Connection Unit như một thành phần trong cấu hình hệ thống. Vì vậy khi đăng bán hoặc báo giá, nên ghi rõ bộ hàng thực tế gồm những module nào.

Bridge Control Unit hỗ trợ giám sát dữ liệu trực tiếp

Bridge Control Unit – BCU cho phép người vận hành theo dõi hoạt động lưu trữ dữ liệu của VDR theo thời gian thực. Từ BCU, người dùng có thể kiểm tra trạng thái hệ thống, giám sát quá trình ghi dữ liệu và nhận biết tình trạng hoạt động của các module chính.

Ngoài ra, kỹ sư hoặc người kiểm tra có thể kết nối laptop vào cổng RJ-45 ở mặt trước Bridge Control Unit để kiểm tra hệ thống nhanh chóng, rất thuận tiện cho service, kiểm tra định kỳ hoặc hỗ trợ từ thuyền viên/kỹ thuật viên trên tàu.

Compact Flash Data Retrieval và truy xuất dữ liệu nhanh

Netwave NW4000 có tùy chọn Compact Flash Data Retrieval, trong đó thẻ Compact Flash có thể được tích hợp vào Bridge Control Unit để lấy dữ liệu gần nhất ra môi trường bên ngoài. Tính năng này giúp thuyền viên, kỹ sư hoặc đơn vị điều tra nhanh chóng mang dữ liệu ra khỏi tàu khi cần kiểm tra, phân tích hoặc lưu trữ.

Đây là điểm hữu ích đối với các tàu cần truy xuất dữ liệu định kỳ, phục vụ kiểm tra kỹ thuật, điều tra sự cố hoặc quản lý vận hành đội tàu.

Remote Diagnostics qua Satcom và WavePlay software

Netwave NW4000 hỗ trợ Remote Diagnostics với mật khẩu bảo mật, cho phép kiểm tra hệ thống từ văn phòng thông qua Satcom hoặc kênh truyền thông phù hợp. Kết hợp với phần mềm WavePlay, người dùng có thể thực hiện chẩn đoán và xem lại dữ liệu nhằm phục vụ quản lý, kỹ thuật hoặc phân tích vận hành.

Tính năng này đặc biệt phù hợp với công ty quản lý tàu, đội tàu quốc tế và đơn vị service cần hỗ trợ kỹ thuật từ xa mà không phải luôn có mặt trực tiếp trên tàu.

Power over Ethernet, dễ thay thế module khi bảo trì

Nhờ sử dụng Power over Ethernet và thiết kế module, Netwave NW4000 cho phép thay thế adapter hoặc interface nhanh hơn so với các hệ thống cũ. Theo thông tin sản phẩm, kỹ sư có thể rút kênh, tháo adapter và cắm lại kênh để thay thế giao diện, giúp giảm thời gian service và chi phí bảo trì dài hạn.

Thiết kế này rất có lợi trong môi trường hàng hải, nơi thời gian dừng hệ thống và thời gian tàu chờ service cần được giảm thấp nhất có thể.

Phù hợp thay thế VDR/S-VDR đời cũ

Netwave NW4000 được thiết kế không chỉ cho lắp mới mà còn để thay thế các hệ thống VDR/S-VDR cũ đã End of Life, có chi phí service cao hoặc không còn hoạt động. Mackay Marine hiện ghi Netwave NW-4000 (S)VDR là sản phẩm đã End of Life nhưng vẫn được hỗ trợ, vì vậy thiết bị này thường phù hợp cho nhu cầu thay thế phụ tùng, duy trì hệ thống cũ hoặc retrofit tùy tình trạng tàu.

Khi đăng sản phẩm, nên nêu rõ tình trạng: hàng mới tồn kho, hàng đã qua sử dụng, refurbished, module thay thế hay trọn bộ hệ thống.

Tính năng nổi bật của Netwave NW4000 (S)VDR

• Hệ thống VDR/S-VDR Ultra-Compact cho tàu biển.
• Thiết kế tập trung vào lắp đặt nhanh, chi phí thấp và dễ sử dụng.
• Phù hợp cho lắp mới, retrofit hoặc thay thế VDR/S-VDR đời cũ.
• Có thể đặt trong console để giảm kéo cáp.
• Công nghệ WaveNet / WaveConnect single-wire cabling.
• Truyền Power + Data trên một đường cáp.
• Giảm hơn 50% lượng cáp cần thiết trong lắp đặt.
• Đầu nối nhanh, không cần hàn, giảm lỗi đấu nối.
• Hỗ trợ sơ đồ kết nối daisy-chain.
• Auto Configuring giúp hệ thống tự nhận diện kênh và module.
• NW-4800 HSS Hardened Storage Server tích hợp bộ nhớ bảo vệ.
• BCU Bridge Control & Alarm Unit hỗ trợ giám sát và cảnh báo.
• WIM WaveNet Interface Module cho kết nối tín hiệu linh hoạt.
• Tùy chọn Compact Flash Data Retrieval.
• Hỗ trợ kết nối laptop qua cổng RJ-45 trên BCU.
• Hỗ trợ Remote Diagnostics qua Satcom.
• Phần mềm WavePlay hỗ trợ xem lại và chẩn đoán dữ liệu.
• Thiết kế service-friendly, thay module nhanh nhờ Power over Ethernet.

Cấu hình hệ thống và module liên quan

Một hệ thống Netwave NW4000 (S)VDR có thể bao gồm:

Dữ liệu và chức năng có thể ghi

Tùy cấu hình lắp đặt, hệ thống Netwave NW4000 (S)VDR có thể được kết nối để ghi và quản lý các nhóm dữ liệu sau:

Ứng dụng của Netwave NW4000 trên tàu biển

Netwave NW4000 (S)VDR phù hợp cho:

• Tàu thương mại.
• Tàu hàng, tàu container, tàu bulk carrier.
• Tàu dầu, tàu hóa chất.
• Tàu khách và tàu hoạt động tuyến quốc tế.
• Tàu cần hệ thống VDR hoặc S-VDR siêu nhỏ gọn.
• Dự án retrofit VDR/S-VDR đời cũ.
• Tàu cần giảm thời gian kéo cáp và chi phí lắp đặt.
• Hệ thống cần truy xuất dữ liệu bằng Compact Flash.
• Đội tàu cần remote diagnostics và hỗ trợ kỹ thuật từ xa.
• Chủ tàu cần công cụ quản lý dữ liệu để cải thiện tính minh bạch trong vận hành.

Vì sao nên chọn Netwave NW4000 (S)VDR?

Netwave NW4000 là lựa chọn phù hợp cho các tàu cần hệ thống VDR/S-VDR nhỏ gọn, dễ lắp đặt và dễ bảo trì. Điểm mạnh của hệ thống là công nghệ WaveNet single-wire, truyền nguồn và dữ liệu trên một cáp, giúp giảm cáp, giảm thời gian thi công và hỗ trợ mở rộng module linh hoạt.

Ngoài việc đáp ứng nhu cầu ghi dữ liệu hành trình, hệ thống còn cung cấp các công cụ quản lý và chẩn đoán như Live Data Monitoring, kết nối laptop qua BCU, Compact Flash Data Retrieval, Remote Diagnostics và phần mềm WavePlay. Các tính năng này giúp chủ tàu, kỹ sư service và công ty quản lý tàu khai thác dữ liệu hiệu quả hơn trong bảo trì, kiểm tra và phân tích vận hành.

Lưu ý khi đặt mua Netwave NW4000 (S)VDR

Trước khi đặt mua hoặc thay thế Netwave NW4000 (S)VDR, nên kiểm tra rõ:

• Hệ thống là VDR hay S-VDR.
• Bộ hàng là trọn bộ hay chỉ gồm một module.
• Có bao gồm NW-4800 HSS Hardened Storage Server không.
• Có bao gồm NW-4200 PSU, NW-4010 BCU, NW-4400 WIM và DCU không.
• Có cáp WaveNet/WaveConnect và đầu nối đi kèm không.
• Có tùy chọn Compact Flash Data Retrieval không.
• Có phần mềm WavePlay và hướng dẫn playback không.
• Số lượng WIM cần thiết cho tín hiệu radar, audio, NMEA, AIS và các dữ liệu khác.
• Có cần remote diagnostics qua Satcom không.
• Thiết bị đang ở tình trạng mới, tồn kho, refurbished hay đã qua sử dụng.
• Vì model NW4000 được một số nhà cung cấp ghi là End of Life, cần kiểm tra khả năng hỗ trợ kỹ thuật, linh kiện thay thế và giải pháp nâng cấp nếu cần.

FAQ – Câu hỏi thường gặp

Netwave NW4000 là thiết bị gì?

Netwave NW4000 là hệ thống VDR/S-VDR Ultra-Compact dùng để ghi dữ liệu hành trình tàu biển, phục vụ an toàn, điều tra sự cố, kiểm tra dữ liệu và quản lý vận hành.

Netwave NW4000 có ưu điểm gì khi lắp đặt?

Hệ thống dùng công nghệ WaveNet / WaveConnect single-wire cabling, truyền nguồn và dữ liệu qua một cáp, giúp giảm hơn 50% lượng cáp và giảm thời gian lắp đặt so với các mô hình truyền thống.

NW-4800 HSS là gì?

NW-4800 HSS Hardened Storage Server là capsule/bộ nhớ bảo vệ của hệ thống, tích hợp Central Processing Unit và Data Storage Server trong vỏ thép không gỉ bọc giáp.

Hệ thống gồm những module chính nào?

Theo brochure, hệ thống S-VDR gồm HSS Hardened Storage Server, PSU Power Supply & Switch Unit, BCU Bridge Control & Alarm Unit và WIM WaveNet Interface Module. Một số danh sách nhà cung cấp cũng liệt kê thêm DCU Digital Connection Unit.

Netwave NW4000 có hỗ trợ truy xuất dữ liệu nhanh không?

Có. Hệ thống có tùy chọn Compact Flash Data Retrieval trên Bridge Control Unit, giúp lấy dữ liệu gần nhất để dùng trong môi trường bên ngoài.

Có thể kiểm tra hệ thống bằng laptop không?

Có. Người dùng có thể kết nối laptop vào cổng RJ-45 ở mặt trước Bridge Control Unit để kiểm tra hệ thống nhanh chóng.

Netwave NW4000 có còn sản xuất không?

Một số nhà cung cấp hiện ghi Netwave NW-4000 (S)VDR đã End of Life nhưng vẫn được hỗ trợ. Khi mua cần kiểm tra tình trạng hàng, cấu hình, linh kiện và phương án thay thế/nâng cấp.
