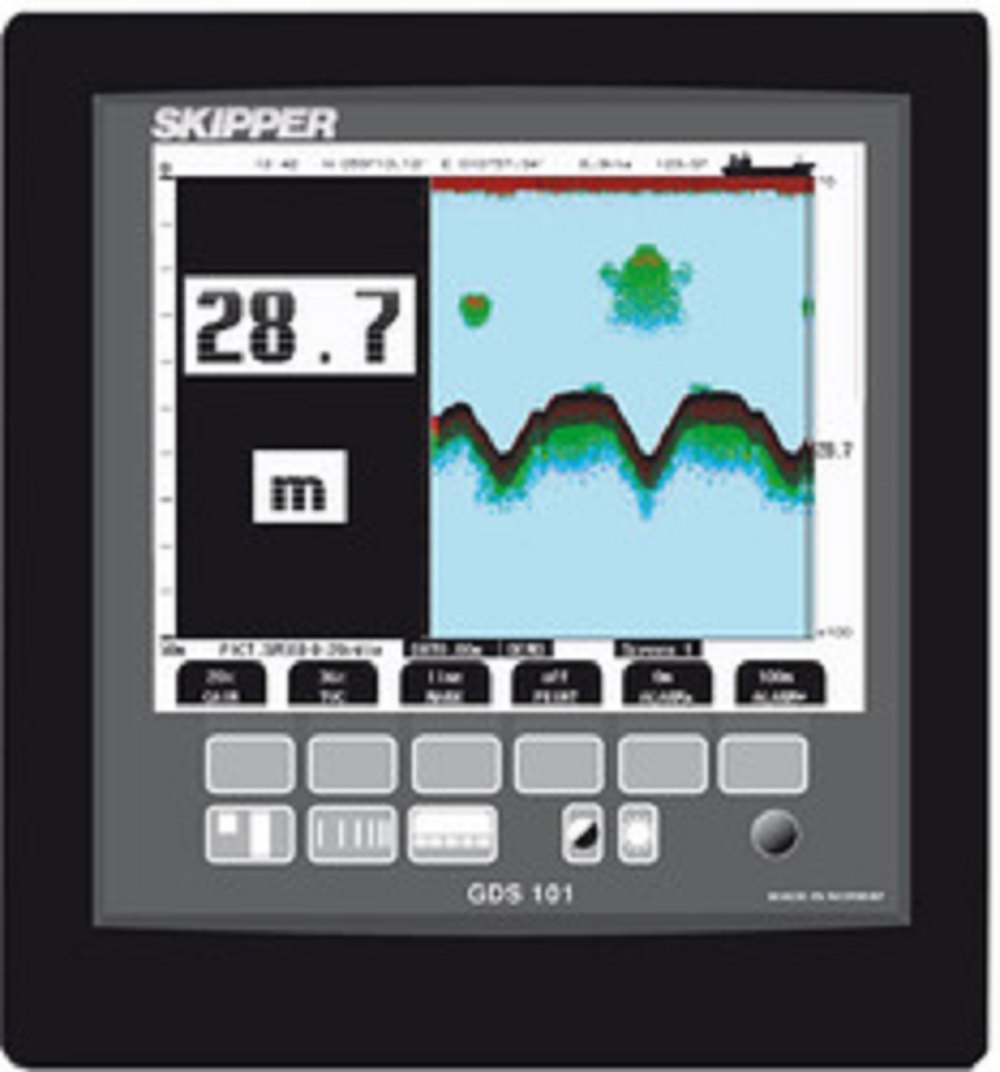

Skipper GDS101 Echosounder là máy đo sâu hồi âm hàng hải được thiết kế để cung cấp thông tin độ sâu liên tục cho tàu biển. Thiết bị hiển thị đồ họa echo sounder trên màn hình LCD màu, đồng thời hiển thị các dữ liệu điều hướng liên quan để hỗ trợ sĩ quan hàng hải theo dõi độ sâu dưới đáy tàu trong quá trình hành trình, cập/rời cảng hoặc di chuyển trong vùng nước nông.

Hệ thống GDS101 phù hợp cho tàu thương mại, tàu hàng, tàu khách, tàu dịch vụ, tàu offshore, tàu cá chuyên nghiệp và các tàu cần thiết bị đo sâu đáp ứng yêu cầu IMO. Theo thông tin sản phẩm, SKIPPER GDS101 đáp ứng hoặc vượt các yêu cầu IMO và có sẵn nhiều giao diện tiêu chuẩn, bao gồm NMEA 0183 input/output.

Màn hình màu LCD 10.4 inch, hiển thị ngày/đêm

SKIPPER GDS101 sử dụng màn hình màu LCD 10.4 inch với chế độ hiển thị ngày/đêm và đèn nền có thể điều chỉnh. Đồ họa echo sounder được hiển thị liên tục, giúp người vận hành dễ quan sát biến đổi độ sâu và dạng đáy biển trong quá trình tàu di chuyển.

Màn hình lớn giúp hiển thị dữ liệu trực quan hơn so với các thiết bị chỉ báo số đơn giản. Đây là lợi thế quan trọng khi tàu hoạt động trong khu vực nước nông, luồng hẹp, cảng biển hoặc khu vực cần theo dõi đáy liên tục.

Bộ nhớ lịch sử 24 giờ

GDS101 có bộ nhớ lịch sử lưu liên tục dữ liệu độ sâu, thời gian và các dữ liệu điều hướng sẵn có trong 24 giờ gần nhất. Dữ liệu hiện tại và dữ liệu lịch sử có thể được in ra khi kết nối máy in ngoài.

Chức năng này rất hữu ích cho tàu cần lưu hồ sơ vận hành, kiểm tra lại dữ liệu đo sâu, phục vụ trực ca hoặc hỗ trợ phân tích sau hành trình. Trong các tình huống cần đối chiếu độ sâu tại một thời điểm cụ thể, bộ nhớ 24 giờ giúp người vận hành truy xuất nhanh thông tin cần thiết.

Hỗ trợ đầu dò 38, 50 và 200 kHz

Skipper GDS101 là echo sounder một kênh, có các kết nối đầu dò tiêu chuẩn cho các tần số cộng hưởng 38 kHz, 50 kHz và 200 kHz. Theo tài liệu sản phẩm, chỉ một đầu dò/tần số được hiển thị tại một thời điểm và người dùng lựa chọn đầu dò tương ứng trong menu.

Các tần số khác nhau phù hợp với từng yêu cầu vận hành:

Kết nối NMEA 0183 input/output

GDS101 hỗ trợ giao tiếp NMEA 0183 input/output, cho phép trao đổi dữ liệu với các hệ thống hàng hải khác. NMEA input có thể nhận dữ liệu điều hướng, còn output có thể cấp dữ liệu độ sâu cho thiết bị bên ngoài như VDR, ECDIS, repeater, hệ thống giám sát hoặc thiết bị buồng lái tích hợp.

Nhờ khả năng kết nối tiêu chuẩn, GDS101 dễ tích hợp vào nhiều cấu hình tàu, từ hệ thống đơn giản đến hệ thống buồng lái có nhiều thiết bị nhận dữ liệu.

Kết nối máy in ngoài, VGA và các thiết bị ngoại vi

Theo mô tả sản phẩm, SKIPPER GDS101 có các cổng kết nối ngoài dành cho máy in, VGA và NMEA input/output. Máy in ngoài cho phép in dữ liệu hiện tại hoặc dữ liệu lưu trong bộ nhớ lịch sử, phục vụ lưu hồ sơ trực ca hoặc kiểm tra kỹ thuật.

Một số tài liệu cũng nêu GDS101 có thể kết nối máy in chuẩn bên ngoài và hỗ trợ các giao diện tiêu chuẩn của hệ thống đo sâu hàng hải.

Chức năng cảnh báo độ sâu

Skipper GDS101 được trang bị các chức năng cảnh báo, bao gồm cảnh báo độ sâu nông và độ sâu sâu tùy cấu hình cài đặt. Thiết bị cũng có thể kết nối với hệ thống cảnh báo ngoài, giúp tăng khả năng nhận biết khi tàu đi vào khu vực có độ sâu không an toàn.

Chức năng cảnh báo rất quan trọng khi tàu hành trình gần bờ, vào cảng, đi qua luồng cạn hoặc neo đậu trong khu vực có thay đổi thủy triều.

Đáp ứng IMO và chứng nhận Wheelmark

SKIPPER GDS101 được mô tả là đáp ứng hoặc vượt các yêu cầu của IMO, đồng thời có chứng nhận IMO Wheelmark. Đây là yếu tố quan trọng đối với các tàu cần thiết bị đo sâu hàng hải đáp ứng yêu cầu tiêu chuẩn quốc tế.

Một số nguồn hiện xếp Skipper GDS101 vào nhóm sản phẩm End of Life, vì vậy khi mua thay thế hoặc bảo trì cần kiểm tra rõ tình trạng hàng, khả năng cung cấp linh kiện, chứng chỉ và phương án thay thế tương ứng.

Tính năng nổi bật của Skipper GDS101 Echosounder

• Máy đo sâu hồi âm hàng hải / navigational echo sounder.
• Màn hình màu LCD 10.4 inch.
• Hiển thị đồ họa echo sounder liên tục cùng dữ liệu điều hướng.
• Hỗ trợ NMEA 0183 input/output.
• Tùy chọn đầu dò 38, 50 và 200 kHz.
• Bộ nhớ lịch sử lưu dữ liệu trong 24 giờ.
• Có thể in dữ liệu hiện tại và dữ liệu lịch sử qua máy in ngoài.
• Hỗ trợ kết nối máy in, VGA và NMEA.
• Có chức năng cảnh báo độ sâu.
• Có chức năng bộ nhớ và lưu dữ liệu vận hành.
• Đáp ứng hoặc vượt yêu cầu IMO.
• Chứng nhận IMO Wheelmark.
• Phù hợp cho tàu thương mại, tàu dịch vụ, tàu offshore và hệ thống buồng lái tích hợp.

Cấu hình hệ thống và phụ kiện liên quan

Một hệ thống Skipper GDS101 Echosounder có thể bao gồm:

Ứng dụng của Skipper GDS101 trên tàu biển

Skipper GDS101 Echosounder phù hợp cho:

• Tàu thương mại.
• Tàu hàng.
• Tàu khách.
• Tàu dịch vụ offshore.
• Tàu cá chuyên nghiệp.
• Tàu cần thiết bị đo sâu IMO/Wheelmark.
• Hệ thống buồng lái cần dữ liệu độ sâu liên tục.
• Hệ thống VDR cần ghi dữ liệu độ sâu.
• ECDIS hoặc repeater cần nhận dữ liệu NMEA 0183.
• Tàu cần in lịch sử độ sâu hoặc lưu dữ liệu trực ca.

Vì sao nên chọn Skipper GDS101 Echosounder?

SKIPPER GDS101 là lựa chọn phù hợp cho tàu cần một hệ thống echo sounder hàng hải có màn hình lớn, giao diện rõ ràng, hỗ trợ NMEA 0183, chức năng cảnh báo và bộ nhớ lịch sử 24 giờ. Thiết bị có thể kết nối với máy in ngoài để in dữ liệu hiện tại hoặc dữ liệu đã lưu, đồng thời hỗ trợ nhiều tùy chọn đầu dò 38/50/200 kHz để đáp ứng yêu cầu của từng loại tàu.

Đối với chủ tàu, công ty quản lý tàu và đơn vị service điện tử hàng hải, GDS101 phù hợp cho nhu cầu thay thế, bảo trì hoặc duy trì hệ thống đo sâu SKIPPER đang hoạt động trên tàu, đặc biệt trong các hệ thống cần chuẩn IMO Wheelmark và giao tiếp dữ liệu tiêu chuẩn.

Lưu ý khi đặt mua Skipper GDS101

Trước khi đặt mua hoặc thay thế Skipper GDS101 Echosounder, nên kiểm tra rõ:

• Bộ hàng là trọn bộ hệ thống hay chỉ gồm operator unit.
• Có đi kèm đầu dò 38 kHz, 50 kHz hoặc 200 kHz không.
• Đầu dò hiện tại trên tàu có tương thích với GDS101 không.
• Hệ thống cần một tần số hay cần cấu hình nhiều đầu dò để lựa chọn trong menu.
• Có cần máy in ngoài để in dữ liệu lịch sử không.
• Có cần kết nối VGA ra màn hình ngoài không.
• Thiết bị nhận dữ liệu cần NMEA 0183 input/output như thế nào.
• Có yêu cầu chứng nhận IMO Wheelmark, DNV/MED hoặc hồ sơ đăng kiểm không.
• GDS101 có thể là dòng đã ngừng sản xuất ở một số thị trường, nên cần kiểm tra tình trạng hàng và khả năng cung cấp phụ tùng.
• Sau khi lắp đặt cần kiểm tra offset, cảnh báo độ sâu, đầu ra NMEA, lịch sử dữ liệu và chất lượng tín hiệu đầu dò.

FAQ – Câu hỏi thường gặp

Skipper GDS101 là thiết bị gì?

Skipper GDS101 là máy đo sâu hồi âm hàng hải / navigational echo sounder, dùng để hiển thị đồ họa độ sâu và dữ liệu điều hướng liên quan trên màn hình LCD màu.

GDS101 dùng màn hình bao nhiêu inch?

GDS101 sử dụng màn hình màu LCD 10.4 inch với chế độ hiển thị ngày/đêm và đèn nền điều chỉnh được.

Skipper GDS101 hỗ trợ đầu dò tần số nào?

Thiết bị hỗ trợ các tùy chọn đầu dò 38 kHz, 50 kHz và 200 kHz; hệ thống là single channel và chỉ hiển thị một tần số/đầu dò tại một thời điểm.

GDS101 có lưu lịch sử độ sâu không?

Có. GDS101 có bộ nhớ lịch sử 24 giờ, lưu độ sâu, thời gian và các dữ liệu điều hướng sẵn có liên tục.

GDS101 có xuất dữ liệu NMEA không?

Có. Thiết bị hỗ trợ NMEA 0183 input/output để kết nối với các hệ thống hàng hải khác.

GDS101 có chứng nhận Wheelmark không?

Có. Thông tin sản phẩm liệt kê IMO Wheelmark, đồng thời mô tả thiết bị đáp ứng hoặc vượt yêu cầu IMO.
