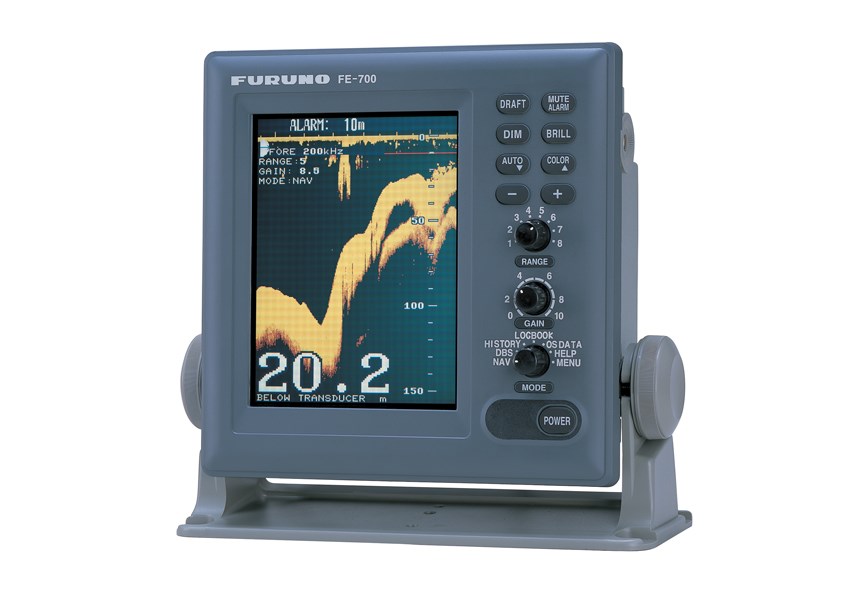

Furuno FE700 Echosounder – Máy Đo Sâu Hồi Âm Hàng Hải Đạt Chuẩn IMO

Furuno FE700 Echosounder là máy đo sâu hồi âm hàng hải được phát triển dựa trên kinh nghiệm lâu năm của FURUNO trong lĩnh vực echo sounder, sonar và thiết bị ứng dụng dưới nước. Thiết bị được thiết kế nhằm hỗ trợ hành hải an toàn bằng cách đo và hiển thị độ sâu/khoảng hở dưới đáy tàu, đặc biệt hữu ích khi tàu hoạt động trong vùng nước nông, luồng hẹp, khu vực cảng hoặc tuyến hàng hải có địa hình đáy phức tạp.

Khác với các máy đo sâu dùng giấy ghi truyền thống, FE-700 sử dụng màn hình điện tử, không cần giấy ghi và không có vật tư tiêu hao trong quá trình hiển thị dữ liệu. Điều này giúp giảm chi phí vận hành, giảm công việc bảo trì thường xuyên và phù hợp với các hệ thống buồng lái hiện đại.

Hệ thống đo sâu chuyên dụng cho tàu SOLAS

FURUNO FE-700 được thiết kế cho các tàu yêu cầu thiết bị đo sâu hàng hải theo tiêu chuẩn quốc tế. Thiết bị đáp ứng IMO MSC.74(69) Annex 4, đồng thời phù hợp tiêu chuẩn ISO 9875 dành cho thiết bị echo sounder hàng hải.

Trong vận hành thực tế, dữ liệu độ sâu từ FE700 có thể được sử dụng để hỗ trợ thuyền trưởng và sĩ quan hàng hải đánh giá độ sâu bên dưới tàu, tránh mắc cạn, điều hướng an toàn và cung cấp dữ liệu cho các thiết bị liên quan như radar, ECDIS và VDR.

Màn hình LCD màu 6.5 inch, hiển thị rõ ràng

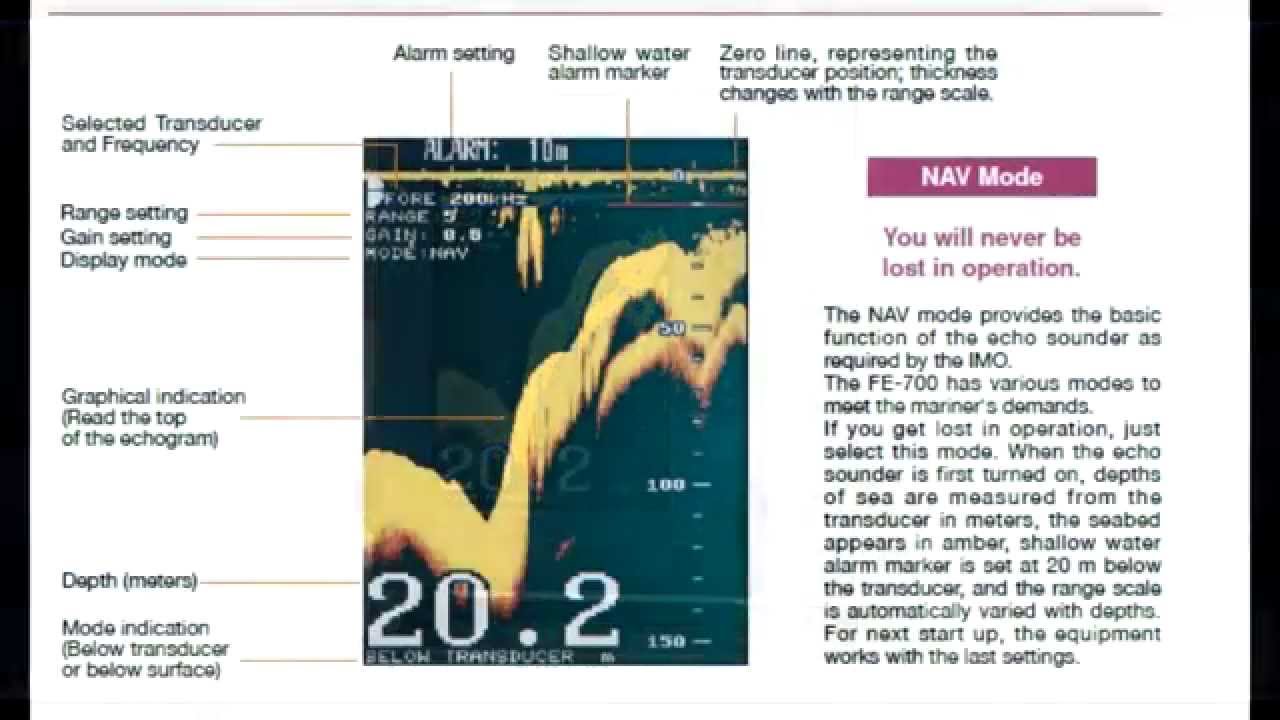

Furuno FE700 được trang bị màn hình TFT LCD màu 6.5 inch, độ phân giải 320 x 234 pixels, hỗ trợ hiển thị bằng 8 màu hoặc 8 cấp đơn sắc. Màn hình có độ sáng cao, góc nhìn rộng và phù hợp để quan sát trong nhiều điều kiện ánh sáng trên buồng lái.

Thiết bị có thể hiển thị dữ liệu độ sâu bằng dạng đồ họa và số lớn, giúp người vận hành dễ dàng theo dõi độ sâu tức thời. Lịch sử dữ liệu độ sâu trong 15 phút có thể được xem trên mọi thang đo, hỗ trợ quan sát xu hướng thay đổi độ sâu khi tàu di chuyển.

Lưu trữ và phát lại dữ liệu độ sâu trong 24 giờ

Một điểm mạnh của FE700 Echosounder là khả năng lưu dữ liệu độ sâu, thời gian và vị trí liên quan trong bộ nhớ 24 giờ. Người dùng có thể xem lại dữ liệu khi cần kiểm tra lịch sử hành trình, phân tích độ sâu hoặc phục vụ công tác xác minh dữ liệu vận hành.

Tính năng này đặc biệt hữu ích trên các tàu cần quản lý dữ liệu hành hải, tàu thương mại, tàu hoạt động trong vùng nước nông hoặc tàu cần lưu trữ thông tin phục vụ an toàn hàng hải.

Lựa chọn tần số 50 kHz hoặc 200 kHz

FURUNO FE-700 hỗ trợ lựa chọn hệ thống tần số 50 kHz hoặc 200 kHz. Tần số 200 kHz phù hợp cho đo sâu độ phân giải cao ở vùng nước nông, vùng biển động hoặc khu vực giao thông đông đúc; trong khi 50 kHz phù hợp hơn cho vùng nước sâu và phạm vi đo lớn hơn.

Việc lựa chọn đầu dò và tần số phù hợp giúp hệ thống hoạt động hiệu quả hơn theo điều kiện khai thác thực tế của tàu.

Công suất phát 600W RMS, tầm đo đến 800 mét

Máy đo sâu Furuno FE700 sử dụng bộ thu phát công suất 600W RMS, hỗ trợ các thang đo cố định với phạm vi tối đa 800 mét, tương đương 2.500 feet hoặc 400 fathoms tùy đơn vị hiển thị.

Thiết bị có thể tự động thay đổi dải đo theo độ sâu thực tế, đồng thời cho phép người dùng chuyển sang điều chỉnh thủ công khi cần chọn thang đo mong muốn. Đây là tính năng quan trọng khi tàu vận hành ở khu vực độ sâu thay đổi nhanh hoặc cần kiểm soát hiển thị chi tiết hơn.

Cảnh báo nước cạn, mất đáy và mất nguồn

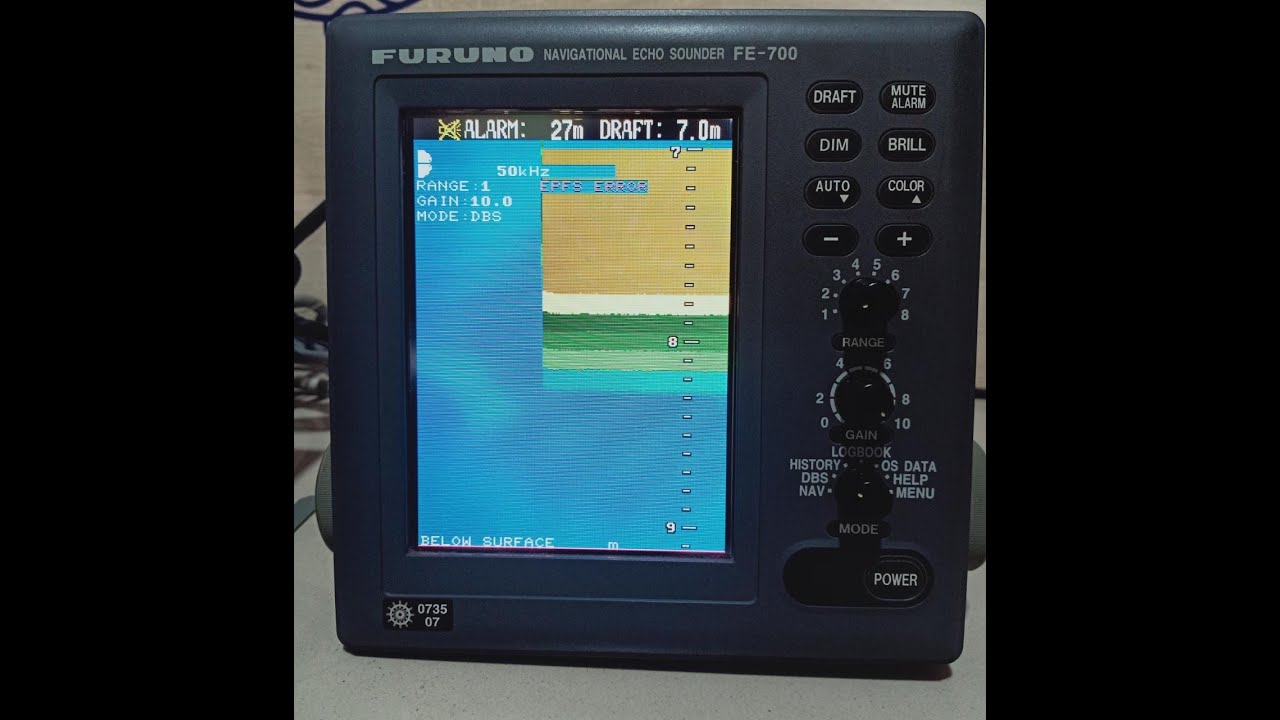

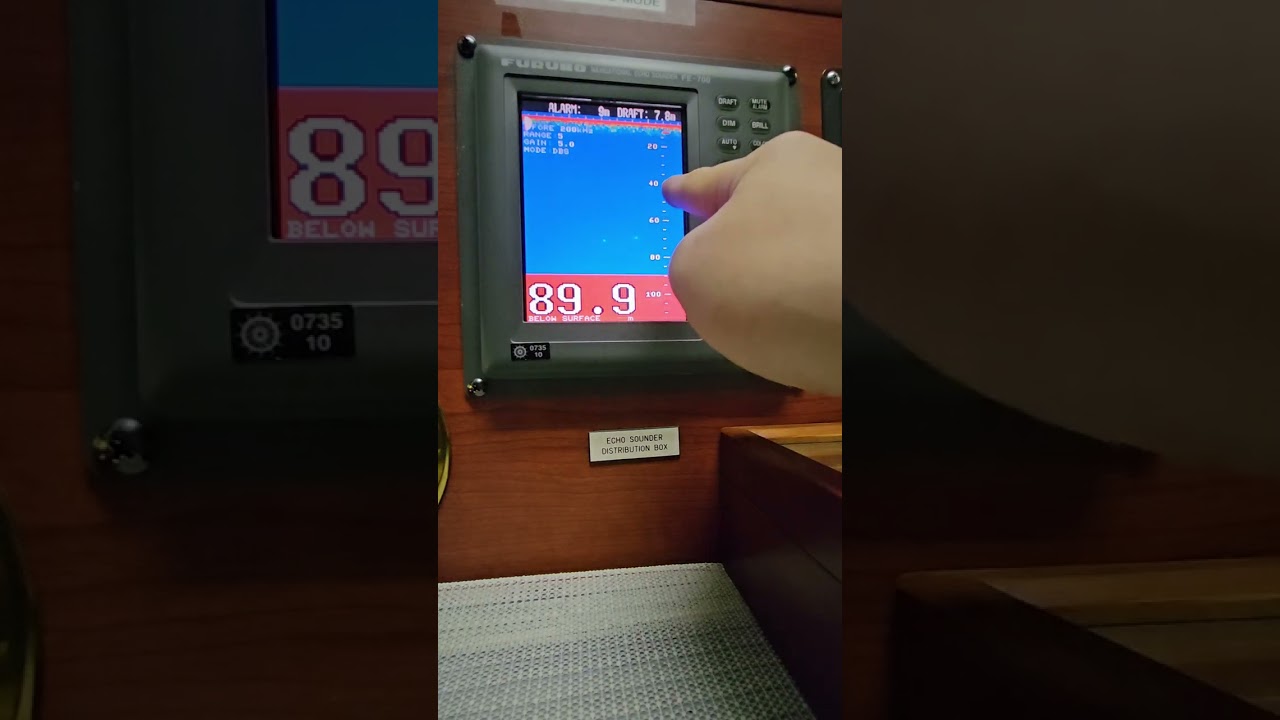

FE700 hỗ trợ cảnh báo bằng âm thanh và hình ảnh khi độ sâu dưới đầu dò nhỏ hơn mức người dùng cài đặt trước. Ngoài ra, thiết bị cũng cảnh báo khi mất tín hiệu đáy do điều kiện phát hiện suy giảm, cài đặt thang đo không phù hợp hoặc khi xảy ra sự cố nguồn.

Các cảnh báo này giúp nâng cao an toàn khi tàu hoạt động trong vùng nước nông, khu vực cảng, luồng hẹp hoặc khi cần giám sát liên tục độ sâu bên dưới tàu.

DBS Mode hiển thị độ sâu đã hiệu chỉnh mớn nước

DBS Mode – Depth Below Surface cho phép hiển thị độ sâu đã hiệu chỉnh theo mớn nước, giúp người vận hành có thông tin phù hợp hơn với tình trạng thực tế của tàu. Tính năng này đặc biệt hữu ích khi cần đánh giá khoảng hở an toàn dưới đáy tàu theo cấu hình lắp đặt đầu dò và mớn nước thực tế.

Xuất dữ liệu số cho radar, ECDIS, VDR và thiết bị hàng hải

Furuno FE700 có thể xuất dữ liệu độ sâu theo chuẩn IEC 61162-1 / NMEA 0183, hỗ trợ truyền dữ liệu đến radar, ECDIS, VDR và các thiết bị dẫn đường hoặc thông tin liên lạc hàng hải khác. Tài liệu vận hành ghi nhận thiết bị có các câu dữ liệu đầu ra như DBT, DPT, DBS với chu kỳ truyền 1 giây.

Nhờ khả năng giao tiếp số, FE700 có thể tích hợp vào hệ thống buồng lái hiện đại, phục vụ ghi dữ liệu hành trình, giám sát độ sâu và hiển thị thông tin trên các thiết bị liên quan.

Tính năng nổi bật của Furuno FE700 Echosounder

• Máy đo sâu hồi âm hàng hải đạt chuẩn IMO MSC.74(69) Annex 4.
• Phù hợp tiêu chuẩn ISO 9875 cho thiết bị echo sounder hàng hải.
• Không dùng giấy ghi, không cần vật tư tiêu hao.
• Màn hình TFT LCD màu 6.5 inch, độ phân giải 320 x 234 pixels.
• Công suất phát 600W RMS.
• Lựa chọn tần số hệ thống 50 kHz hoặc 200 kHz.
• Tầm đo tối đa đến 800 m / 2.500 ft / 400 fathoms.
• Lưu trữ và xem lại dữ liệu độ sâu trong 24 giờ.
• Lịch sử độ sâu 15 phút có thể xem ở mọi thang đo.
• Hiển thị độ sâu tức thời bằng số lớn kết hợp đồ họa.
• Cảnh báo âm thanh/hình ảnh cho nước cạn, mất đáy và mất nguồn.
• Có chế độ DBS hiển thị độ sâu đã hiệu chỉnh theo mớn nước.
• Xuất dữ liệu số theo IEC 61162-1 / NMEA 0183.
• Tích hợp được với radar, ECDIS, VDR và thiết bị hàng hải khác.
• Có tùy chọn truyền dữ liệu đo sâu sang máy tính cá nhân qua giao tiếp tùy chọn.

Cấu hình hệ thống cơ bản

Hệ thống Furuno FE700 Echosounder cơ bản thường bao gồm:

Hệ thống cơ bản của FE700 được mô tả gồm display unit, distribution box, matching box và transducer.

Ứng dụng của Furuno FE700 trên tàu biển

Furuno FE700 Echosounder được sử dụng để đo và giám sát độ sâu trong các ứng dụng hàng hải như:

• Tàu SOLAS.
• Tàu thương mại.
• Tàu hàng.
• Tàu khách.
• Tàu dịch vụ ngoài khơi.
• Tàu hoạt động trong vùng nước nông.
• Tàu cần dữ liệu độ sâu cho VDR, ECDIS hoặc radar.
• Hệ thống buồng lái tích hợp cần dữ liệu độ sâu theo chuẩn IEC/NMEA.

Thiết bị đặc biệt phù hợp cho các tàu cần máy đo sâu đạt chuẩn, có khả năng lưu dữ liệu, cảnh báo nước cạn và tích hợp dữ liệu với hệ thống dẫn đường hiện có.

Vì sao nên chọn Furuno FE700 Echosounder?

FURUNO FE700 là lựa chọn phù hợp cho các tàu cần một máy đo sâu hồi âm chuyên dụng, ổn định và đáp ứng tiêu chuẩn hàng hải quốc tế. Thiết bị không dùng giấy ghi, có màn hình màu dễ quan sát, công suất phát 600W RMS, hỗ trợ tần số 50/200 kHz, lưu dữ liệu 24 giờ và xuất dữ liệu IEC 61162-1 cho các thiết bị hàng hải khác.

Đối với chủ tàu, công ty quản lý tàu và đơn vị kỹ thuật hàng hải, FE700 là giải pháp phù hợp để thay thế máy đo sâu dùng giấy truyền thống, nâng cấp hệ thống đo sâu hoặc duy trì khả năng đáp ứng yêu cầu an toàn hành hải trên tàu.

Lưu ý khi đặt mua Furuno FE700

Trước khi đặt mua hoặc thay thế Furuno FE700 Echosounder, nên kiểm tra rõ cấu hình thực tế:

• Thiết bị có bao gồm đầy đủ display unit, distribution box, matching box và transducer hay không.
• Đầu dò là loại 50 kHz hay 200 kHz.
• Chiều dài cáp đầu dò và cáp tín hiệu có phù hợp với tàu không.
• Có cần xuất dữ liệu cho radar, ECDIS, VDR hay thiết bị khác không.
• Có cần tùy chọn truyền dữ liệu sang máy tính cá nhân không.
• Nguồn cấp và vị trí lắp đặt có phù hợp với hệ thống hiện tại không.
• Tình trạng thiết bị nếu là hàng tồn kho, hàng thay thế hoặc hàng đã qua sử dụng.

FAQ – Câu hỏi thường gặp

Furuno FE700 là thiết bị gì?

Furuno FE700 là máy đo sâu hồi âm hàng hải, dùng để đo khoảng hở dưới đáy tàu và hỗ trợ hành hải an toàn, đặc biệt trong vùng nước nông.

FE700 có dùng giấy ghi không?

Không. FE700 là máy đo sâu hiển thị điện tử, không dùng giấy ghi và không cần vật tư tiêu hao như các máy đo sâu giấy truyền thống.

Furuno FE700 dùng tần số bao nhiêu?

Thiết bị có lựa chọn tần số 50 kHz hoặc 200 kHz. Tần số 200 kHz phù hợp cho vùng nước nông và yêu cầu độ phân giải cao; 50 kHz phù hợp hơn cho vùng nước sâu.

FE700 có lưu dữ liệu độ sâu không?

Có. Thiết bị lưu dữ liệu độ sâu trong 24 giờ và cho phép xem lịch sử hiển thị độ sâu 15 phút trên mọi thang đo.

FE700 có kết nối được với ECDIS, radar và VDR không?

Có. FE700 có thể xuất dữ liệu độ sâu theo chuẩn IEC 61162-1 / NMEA 0183 cho radar, ECDIS, VDR và các thiết bị hàng hải khác.

Furuno FE700 có đạt chuẩn IMO không?

Có. Thiết bị đáp ứng IMO MSC.74(69) Annex 4 và phù hợp tiêu chuẩn ISO 9875 cho máy đo sâu hàng hải.
