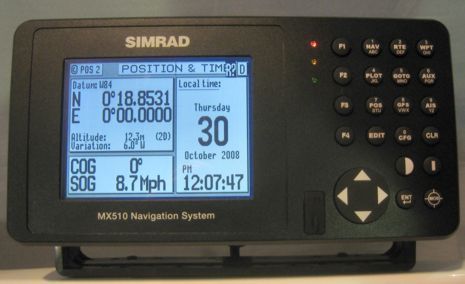

Simrad MX510 Navigation System là hệ thống định vị hàng hải chuyên nghiệp thuộc dòng Simrad Professional Navigation System, được thiết kế để cung cấp dữ liệu vị trí, tuyến đường, waypoint và thông tin điều hướng cho tàu biển. Thiết bị có thể hoạt động như một hệ thống định vị độc lập hoặc trong cấu hình Dual Control / Master-Slave với các màn hình phụ thông qua giao diện LAN tốc độ cao.

MX510 là một GPS display / navigation control and display unit có giao diện đa cổng, cho phép kết nối với ECDIS, ARPA, gyrocompass và các hệ thống thông tin điều hướng khác trên tàu. Nhờ hỗ trợ LAN, USB và NMEA serial ports, thiết bị phù hợp cho nhiều cấu hình lắp đặt, từ hệ thống đơn giản đến buồng lái tích hợp cần phân phối dữ liệu định vị cho nhiều thiết bị.

Khi kết hợp với MX521A smart D/GPS antenna hoặc MX525A black box D/GPS receiver, MX510 tạo thành một hệ thống hàng hải type-approved. Thiết bị cũng tương thích với MX575A D/GPS Compass và tương thích ngược với các anten thông minh MX421, MX521, MX525, giúp thuận tiện khi thay thế hoặc nâng cấp hệ thống định vị MX cũ trên tàu.

Một điểm quan trọng của Simrad MX510 là chức năng RAIM – Receiver Autonomous Integrity Monitoring. Theo product sheet, thiết bị là IMO Type-Approved with RAIM enabled, giúp giám sát độ tin cậy của dữ liệu vị trí GPS/DGPS và cảnh báo khi tính toàn vẹn vị trí không đạt yêu cầu. Đây là yếu tố quan trọng khi dữ liệu vị trí được cấp cho ECDIS, radar/ARPA, AIS, VDR hoặc hệ thống quản lý điều hướng trên tàu.

MX510 hỗ trợ quản lý dữ liệu điều hướng linh hoạt. Người dùng có thể lưu và khôi phục waypoints, routes và configuration settings bằng USB memory stick định dạng FAT32 hoặc bộ nhớ flash tích hợp. Phần mềm cũng có thể được cập nhật qua cổng USB, giúp việc bảo trì và nâng cấp thuận tiện hơn.

Thiết bị có màn hình 5.7 inch B/W STN LCD, độ phân giải 320 x 240 pixels, có đèn nền để hỗ trợ quan sát trong buồng lái. Các tính năng điều hướng bao gồm hiển thị vị trí Lat/Lon, UTM hoặc User-Defined GRID tùy chọn, lưu 2.000 waypoint, 100 route, các chức năng GOTO, Mark, MOB, màn hình lái 3-D Panoramic steering display, tide, speed graph, Sun & Moon Almanac và wind calculations.

Về giao tiếp, MX510 có các cổng I/O đạt chuẩn EN/IEC 61162-1, hỗ trợ dữ liệu NMEA 0183 V3.0 với nhiều câu đầu ra như APA, APB, BWC, GGA, GLL, RMC, RTE, VTG, WPL, XTE, ZDA, HDT, ROT và nhiều câu dữ liệu khác. Thiết bị cũng nhận nhiều câu NMEA đầu vào như DPT, DBS, DBT, GLL, HDT, RMC, VTG, MWV, GSA, GSV, ROT… giúp kết nối với echo sounder, gyro, wind sensor, speed log, GPS/DGPS receiver và hệ thống điều hướng liên quan.

Với khả năng Master/Slave qua high-speed LAN và hỗ trợ tối đa 4 slave displays, Simrad MX510 phù hợp cho tàu cần hiển thị dữ liệu định vị tại nhiều vị trí như buồng lái chính, cánh gà buồng lái, phòng điều khiển hoặc trạm vận hành phụ.

Tính năng nổi bật

• Hệ thống định vị hàng hải chuyên nghiệp Simrad MX510.
• Có thể lắp đặt dạng standalone navigation system hoặc Dual Control / Master-Slave.
• IMO Type-Approved with RAIM enabled.
• Hỗ trợ kết nối với ECDIS, ARPA, gyrocompass và các hệ thống điều hướng khác.
• Hỗ trợ giao tiếp LAN, USB và NMEA serial ports.
• Giao diện LAN tốc độ cao cho Master/Slave với Integrity Monitoring.
• Hỗ trợ tối đa 4 slave displays.
• Kết nối với MX521A smart D/GPS antenna, MX525A black box D/GPS receiver và MX575A D/GPS Compass.
• Tương thích ngược với anten thông minh MX421, MX521, MX525.
• Lưu và khôi phục waypoint, route, cấu hình bằng USB hoặc flash RAM tích hợp.
• Hỗ trợ cập nhật phần mềm qua USB.
• Lưu 2.000 waypoint với tên 20 ký tự và biểu tượng.
• Hỗ trợ 100 routes, tổng cộng tối đa 2.000 waypoint trong các route.
• Có các chức năng GOTO, Mark, MOB.
• Có 3-D Panoramic steering display, Tide, Speed Graph, Sun & Moon Almanac và Wind Calculations.
• Màn hình 5.7 inch B/W STN LCD, độ phân giải 320 x 240 pixels.
• Hỗ trợ nhiều ngôn ngữ giao diện.
• Chuẩn kết nối IEC 61162-1 / NMEA 0183 V3.0.
• Lắp đặt dạng yoke hoặc flush mount tùy chọn.

Lợi ích khi sử dụng

Simrad MX510 Navigation System giúp tàu có nguồn dữ liệu định vị GPS/DGPS ổn định, phù hợp để cấp dữ liệu vị trí cho các thiết bị hàng hải quan trọng như ECDIS, ARPA, gyro interface, VDR, AIS hoặc hệ thống giám sát điều hướng.

Chức năng RAIM giúp tăng độ tin cậy của thông tin vị trí, đặc biệt khi tàu hoạt động trong khu vực yêu cầu kiểm soát an toàn cao hoặc khi dữ liệu vị trí được sử dụng bởi nhiều hệ thống khác nhau trên buồng lái.

Khả năng lưu và khôi phục dữ liệu bằng USB giúp kỹ sư hoặc thuyền viên dễ sao lưu waypoint, route và cấu hình. Điều này đặc biệt hữu ích khi thay thế thiết bị, cập nhật phần mềm hoặc chuẩn hóa cấu hình giữa nhiều tàu trong cùng đội tàu.

Cấu hình Master/Slave qua LAN giúp hiển thị dữ liệu điều hướng tại nhiều vị trí mà không cần lắp đặt nhiều hệ thống định vị độc lập, từ đó giảm chi phí, giảm dây cáp và tăng tính đồng bộ dữ liệu.

Khả năng tương thích với các anten MX421/MX521/MX525 và thiết bị MX521A/MX525A/MX575A giúp MX510 phù hợp cho dự án retrofit, thay thế màn hình cũ hoặc nâng cấp hệ thống định vị Simrad/MX đã có sẵn trên tàu.

Đối tượng phù hợp

Simrad MX510 Navigation System phù hợp cho:

• Tàu thương mại.
• Tàu hàng, tàu container, tàu bulk carrier.
• Tàu dầu, tàu hóa chất.
• Tàu khách.
• Tàu dịch vụ offshore.
• Tàu cá chuyên nghiệp.
• Tàu cần hệ thống định vị GPS/DGPS type-approved.
• Tàu cần cấp dữ liệu vị trí cho ECDIS, ARPA, AIS, VDR.
• Tàu cần cấu hình Master/Slave với nhiều màn hình phụ.
• Dự án retrofit từ hệ thống MX420, MX421, MX521, MX525.
• Đơn vị service cần thay thế màn hình, anten, receiver hoặc hệ thống MX cũ.

Câu hỏi thường gặp FAQ

Simrad MX510 là thiết bị gì?

Simrad MX510 là hệ thống định vị hàng hải chuyên nghiệp / GPS display, có thể hoạt động độc lập hoặc trong cấu hình Dual Control / Master-Slave, dùng để hiển thị và phân phối dữ liệu GPS/DGPS cho các thiết bị điều hướng trên tàu.

MX510 có RAIM không?

Có. Product sheet ghi Simrad MX510 là IMO Type-Approved with RAIM enabled, giúp giám sát tính toàn vẹn của dữ liệu vị trí.

MX510 có kết nối được với ECDIS và ARPA không?

Có. MX510 có giao diện đa cổng và có thể kết nối với ECDIS, ARPA, gyrocompass và các hệ thống thông tin điều hướng khác.

MX510 hỗ trợ Master/Slave không?

Có. Thiết bị hỗ trợ high-speed LAN interface cho hoạt động Master/Slave với Integrity Monitoring và tối đa 4 slave displays.

MX510 dùng với anten hoặc receiver nào?

MX510 có thể kết nối với MX521A smart D/GPS antenna, MX525A black box D/GPS receiver và MX575A D/GPS Compass. Thiết bị cũng tương thích ngược với anten thông minh MX421, MX521 và MX525.

MX510 lưu được bao nhiêu waypoint và route?

Thiết bị lưu được 2.000 waypoint với tên 20 ký tự và biểu tượng, hỗ trợ 100 routes với tổng tối đa 2.000 waypoint trong các route.

MX510 có cổng USB không?

Có. MX510 có 2 cổng USB, cho phép lưu/khôi phục dữ liệu bằng USB memory stick và cập nhật phần mềm qua USB.
