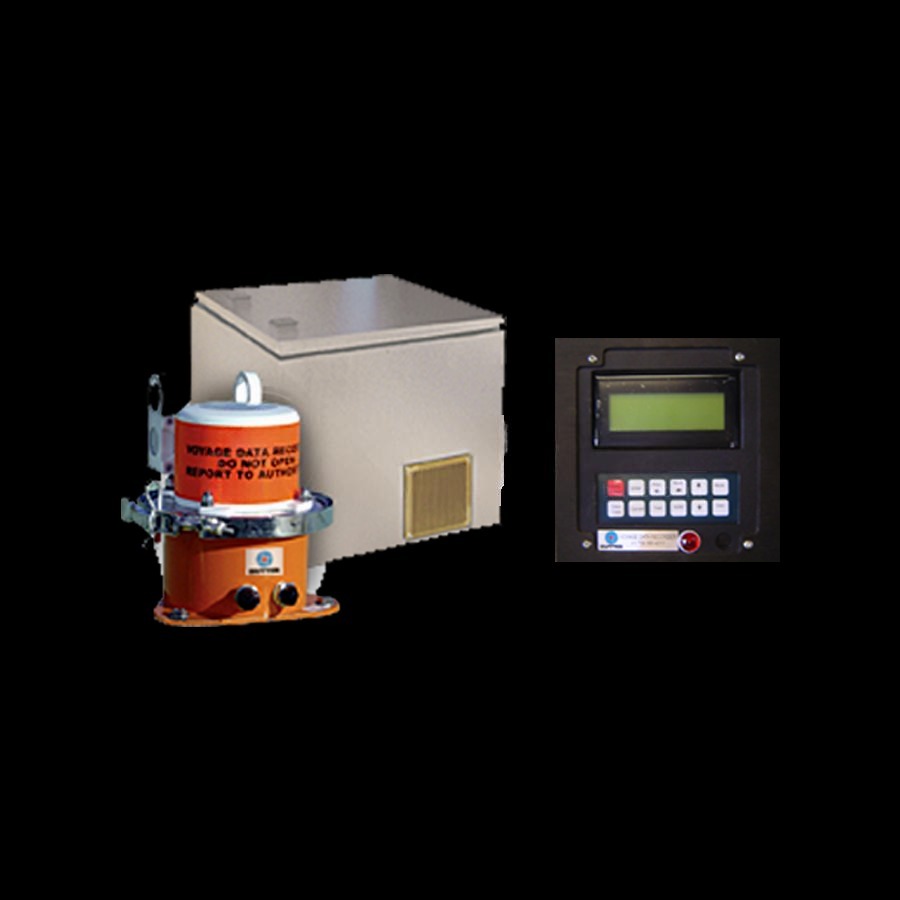

Rutter VDR100G2 (S)VDR là hệ thống Voyage Data Recorder / Simplified Voyage Data Recorder dùng để ghi lại dữ liệu hành trình, âm thanh buồng lái, dữ liệu radar, dữ liệu NMEA, AIS và các thông tin vận hành quan trọng trên tàu. Đây là dòng thiết bị ghi dữ liệu hành trình của Rutter, được thiết kế theo hướng modular distributed solution, tức giải pháp mô-đun phân tán, giúp giảm yêu cầu đi cáp, rút ngắn thời gian lắp đặt và giảm chi phí retrofit trên tàu.

Hệ thống phù hợp cho tàu thương mại, tàu hàng, tàu chở hàng rời, tàu container, tàu dầu, tàu khách và các tàu cần thiết bị VDR/S-VDR phục vụ yêu cầu an toàn, điều tra sự cố, lưu trữ dữ liệu hành trình và hỗ trợ phân tích vận hành.

Thiết kế phân tán, giảm chi phí lắp đặt

Điểm nổi bật của VDR-100G2 là thiết kế phân tán. Thay vì tập trung toàn bộ tín hiệu về một tủ lớn, các module thu thập dữ liệu có thể được bố trí gần nguồn tín hiệu hơn, giúp giảm chiều dài cáp, giảm thời gian thi công và tối ưu không gian lắp đặt. Arat Marine mô tả giải pháp phân tán này giúp giảm yêu cầu cáp và có thể lắp đặt với chi phí thấp hơn.

Brochure VDR-100G2S cũng ghi rõ hệ thống có thiết kế modular distributed “fit anywhere”, giúp đơn giản hóa lắp đặt, giảm chi phí và giảm thời gian tàu ngừng hoạt động.

Ghi âm thanh, video, NMEA và AIS

Rutter VDR100G2 được thiết kế để thu thập nhiều nguồn dữ liệu quan trọng trên tàu. Data Acquisition Unit – DAU có thể chứa các module thu âm thanh, video và dữ liệu NMEA; những module này có thể được lắp từ xa trong cấu hình phân tán.

Theo brochure kỹ thuật, Audio Module là thiết bị ghi âm độc lập với 16 cổng đầu vào, dùng để ghi micro và các kênh liên lạc vô tuyến; hệ thống cơ bản có thể bao gồm tối đa 6 micro. Video Module có 4 cổng đầu vào, dùng để ghi hình radar chính và tối đa 3 màn hình bổ sung, hỗ trợ hình ảnh 1600 x 1200 x 24-bit color, tần số làm tươi đến 85 Hz và khoảng chụp có thể cấu hình ngắn đến 3 giây.

NMEA Data Module có 6 đầu vào trong hệ thống cơ bản và có thể mở rộng thêm theo yêu cầu, giúp ghi dữ liệu từ GPS, gyrocompass, speed log, echo sounder, AIS, radar, ECDIS, autopilot và các thiết bị hàng hải khác.

Data Processing Unit và Data Management Module

Data Processing Unit – DPU là khối xử lý chính của hệ thống, có thể lắp cách DAU tới 75 m. DPU chứa Data Management Module, bộ nguồn, Power Control Module và hệ thống pin dự phòng. Theo brochure, DPU có kích thước khoảng 350 x 400 x 400 mm và trọng lượng khoảng 43 kg.

Data Management Module – DMM sử dụng máy tính nhúng công suất thấp, có MTBF trên 200.000 giờ, được trang bị bảo vệ nhiệt độ, chống rung và các cổng vào/ra cho thu thập dữ liệu, FRM, playback PC, real-time display, remote monitoring, remote data access hoặc Remote Storage Module tùy chọn.

Final Recording Medium: capsule cố định hoặc float-free

Hệ thống có thể dùng Final Recording Medium – FRM dạng cố định hoặc float-free capsule tùy cấu hình. Brochure VDR-100G2S ghi hệ thống có thể cung cấp với fixed hoặc float free capsule, đồng thời FRM có thiết kế nhỏ gọn, nhẹ, dễ lắp đặt và có thể lắp cách DPU tới 75 m.

FRM/SFRM là thành phần quan trọng trong hệ thống VDR/S-VDR, dùng để bảo vệ dữ liệu cần thiết trong trường hợp xảy ra sự cố hàng hải nghiêm trọng.

USB data recovery và phần mềm playback

Một ưu điểm thực tế của dòng VDR-100G2/G2S là khả năng truy xuất dữ liệu qua USB Memory Stick hoặc Remote Storage Module – RSM tùy phiên bản/cấu hình. Tài liệu Data Recovery của Rutter ghi rằng phương thức chính để lấy dữ liệu từ VDR-100G2 là qua USB Memory Stick đối với các hệ thống dùng phần mềm phù hợp; việc sao chép dữ liệu sang USB hoặc RSM không ảnh hưởng đến hoạt động ghi bình thường của VDR.

Tài liệu cũng nêu dữ liệu sau khi tải có thể được xem lại bằng Rutter Playback Software. Phần mềm playback hỗ trợ xem lại dữ liệu đã ghi, phục vụ điều tra, phân tích hành trình, kiểm tra dữ liệu hoặc báo cáo kỹ thuật.

Remote Storage Module và lưu trữ mở rộng

Remote Storage Module – RSM là tùy chọn lưu trữ từ xa, có thiết kế nhỏ gọn, dễ vận chuyển và có dung lượng lớn. Theo brochure, RSM có thể lưu trữ dữ liệu onboard trong 30, 45 hoặc 60 ngày, đồng thời có cổng USB 2.0 để xem dữ liệu trên PC hiện đại.

Ngoài ra, Extended NMEA-0183 Recording Module cho phép lưu trữ dữ liệu NMEA liên tục trong 30, 60, 90 ngày hoặc nhiều hơn như một dạng nhật ký điện tử của tàu. Tài liệu Data Recovery cũng ghi tùy chọn Extended NMEA có thể lưu đến 185 ngày dữ liệu NMEA trên VDR100G2.

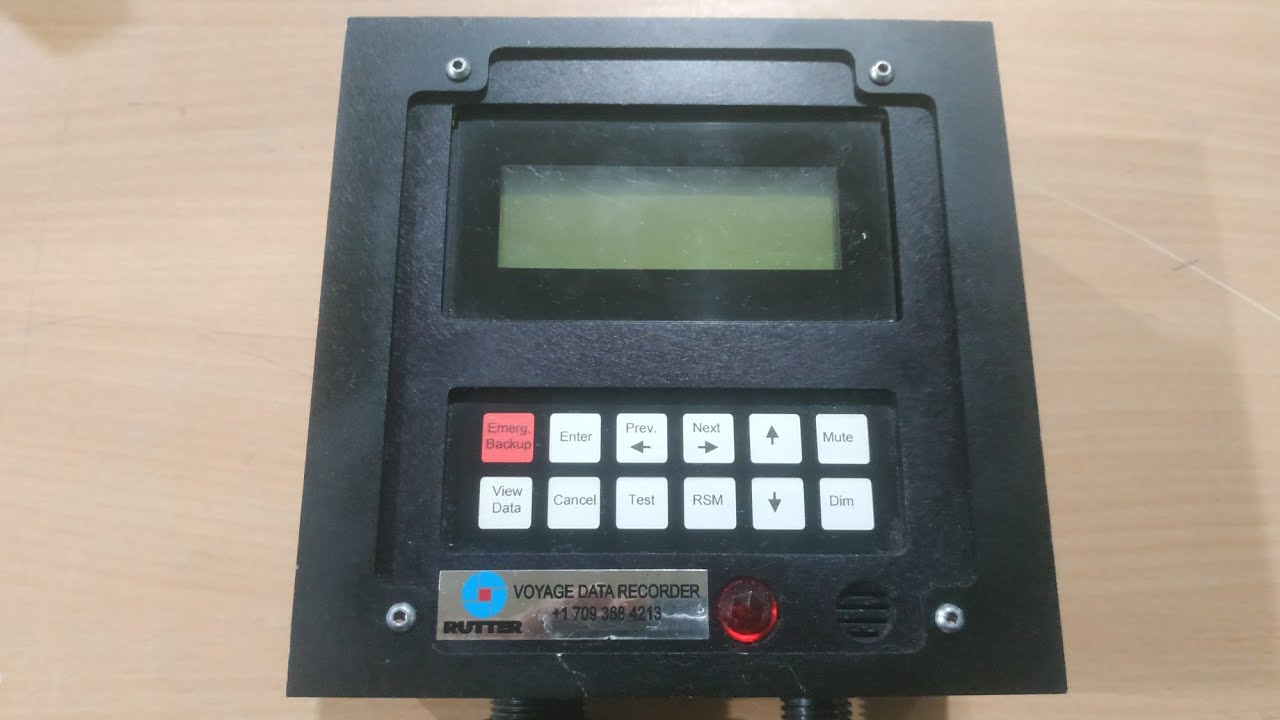

Operation and Alarm Unit

Operation and Alarm Unit – OAU hiển thị trạng thái hệ thống, cho phép người dùng thực hiện kiểm tra chẩn đoán cơ bản, bảo vệ dữ liệu đã ghi và bật/tắt Remote Storage Module tùy chọn. Theo brochure, OAU có đèn báo âm thanh/hình ảnh, bàn phím 12 nút, màn hình 4 x 20 ký tự và ngõ ra relay để giám sát qua hệ thống báo động trung tâm trên buồng lái.

Đây là thành phần quan trọng giúp thuyền viên kiểm tra nhanh tình trạng VDR/S-VDR, nhận biết lỗi hệ thống và thực hiện thao tác bảo vệ/trích xuất dữ liệu khi cần.

Tính năng nổi bật của Rutter VDR100G2

• Hệ thống Voyage Data Recorder / Simplified Voyage Data Recorder cho tàu biển.
• Thiết kế modular distributed solution, giảm yêu cầu cáp và tối ưu lắp đặt.
• Fully IMO compliant theo thông tin nhà cung cấp, tùy cấu hình VDR/S-VDR.
• Thiết kế mô-đun nhẹ, gọn, phù hợp lắp đặt nhanh và retrofit.
• Có mạng lưới lắp đặt, service và type approval toàn cầu.
• Không có bộ phận chuyển động cho các chức năng VDR thiết yếu.
• Bao gồm data output socket và phần mềm playback.
• Hỗ trợ truy xuất dữ liệu bằng USB.
• Ghi âm thanh từ micro và kênh radio.
• Ghi video radar chính và có thể ghi thêm các màn hình khác tùy chọn.
• Ghi dữ liệu NMEA từ các thiết bị hàng hải.
• Hỗ trợ ghi dữ liệu AIS theo yêu cầu.
• Có tùy chọn Remote Storage Module cho lưu trữ dài ngày.
• Có tùy chọn Real Time Display Module và Remote Monitoring/Remote Data Access.
• Có FRM/SFRM dạng fixed hoặc float-free capsule tùy cấu hình.

Cấu hình hệ thống và module liên quan

Một hệ thống Rutter VDR100G2 (S)VDR có thể bao gồm:

Ứng dụng của Rutter VDR100G2 trên tàu biển

Rutter VDR100G2 (S)VDR phù hợp cho:

• Tàu thương mại cần hệ thống VDR/S-VDR.
• Tàu hàng, tàu container, tàu bulk carrier.
• Tàu dầu, tàu hóa chất, tàu chở hàng nguy hiểm.
• Tàu khách và tàu hoạt động tuyến quốc tế.
• Dự án retrofit VDR/S-VDR trên tàu đang khai thác.
• Hệ thống cần ghi âm thanh buồng lái, radar video, NMEA, AIS.
• Tàu cần truy xuất dữ liệu qua USB/RSM.
• Đơn vị quản lý tàu cần dữ liệu phục vụ điều tra, phân tích và kiểm tra vận hành.
• Đơn vị service cần hệ thống có cấu trúc mô-đun, dễ bảo trì và mở rộng.

Vì sao nên chọn Rutter VDR100G2?

Rutter VDR100G2 là lựa chọn phù hợp cho tàu cần hệ thống VDR/S-VDR mạnh, linh hoạt và dễ retrofit. Thiết kế phân tán giúp giảm khối lượng đi cáp, giảm thời gian lắp đặt và tối ưu chi phí. Các module âm thanh, video, NMEA, AIS, DMM, OAU, FRM và RSM cho phép hệ thống được cấu hình theo nhu cầu thực tế của từng tàu.

Đối với chủ tàu và công ty quản lý tàu, điểm mạnh của hệ thống nằm ở khả năng lưu trữ, truy xuất và xem lại dữ liệu bằng phần mềm playback, hỗ trợ phân tích hành trình, điều tra sự cố, kiểm tra trạng thái thiết bị và bảo trì hệ thống VDR/S-VDR hiệu quả hơn.

Lưu ý khi đặt mua Rutter VDR100G2

Trước khi đặt mua hoặc thay thế Rutter VDR100G2 (S)VDR, nên kiểm tra rõ:

• Hệ thống là VDR-100G2 hay VDR-100G2S.
• Cấu hình là VDR đầy đủ hay S-VDR.
• Có bao gồm DAU, DPU, DMM, OAU, FRM/SFRM không.
• Capsule là fixed hay float-free.
• Có Remote Storage Module không.
• Có USB Memory Stick/Data Recovery function không.
• Có bao gồm playback software và data output socket không.
• Số lượng audio input, video input và NMEA input cần dùng trên tàu.
• Có cần ghi thêm AIS data không.
• Có cần Real Time Display, Remote Monitoring hoặc Remote Data Access không.
• Phiên bản phần mềm VDR record/playback hiện tại là gì.
• Thiết bị là hàng mới, hàng tồn kho, hàng đã qua sử dụng hay refurbished.
• Sau khi lắp đặt cần kiểm tra ghi âm, ghi radar, NMEA, AIS, alarm, battery backup, OAU, FRM/SFRM và quá trình trích xuất dữ liệu.

FAQ – Câu hỏi thường gặp

Rutter VDR100G2 là thiết bị gì?

Rutter VDR100G2 là hệ thống Voyage Data Recorder / Simplified Voyage Data Recorder, dùng để ghi dữ liệu hành trình, âm thanh, radar video, NMEA, AIS và các thông tin vận hành quan trọng trên tàu biển.

VDR-100G2S có phải S-VDR không?

Có. Brochure Rutter ghi VDR-100G2S là Simplified Voyage Data Recorder – S-VDR, được thiết kế tuân thủ MSC.163(78).

Hệ thống có hỗ trợ USB không?

Có. Tài liệu Data Recovery ghi VDR-100G2/G2S có thể truy xuất dữ liệu qua USB Memory Stick hoặc Remote Storage Module tùy cấu hình và phiên bản phần mềm.

Rutter VDR100G2 ghi được những dữ liệu nào?

Hệ thống có thể ghi âm thanh, video radar, dữ liệu NMEA và AIS tùy cấu hình. DAU có các module Audio, Video và NMEA; AIS Data Module có thể ghi dữ liệu AIS theo yêu cầu.

Video Module có thể ghi bao nhiêu màn hình?

Theo brochure, Video Module có 4 input ports, dùng để ghi radar chính và tối đa 3 màn hình bổ sung.

Remote Storage Module lưu được bao lâu?

Remote Storage Module có thể cung cấp lưu trữ onboard trong 30, 45 hoặc 60 ngày tùy cấu hình.

Dữ liệu tải về xem bằng phần mềm nào?

Dữ liệu có thể xem lại bằng Rutter Playback Software. Tài liệu Data Recovery nêu dữ liệu tải từ VDR/FRM/SFRM/USB/RSM có thể được chuyển sang playback PC để xem bằng phần mềm playback của Rutter.
