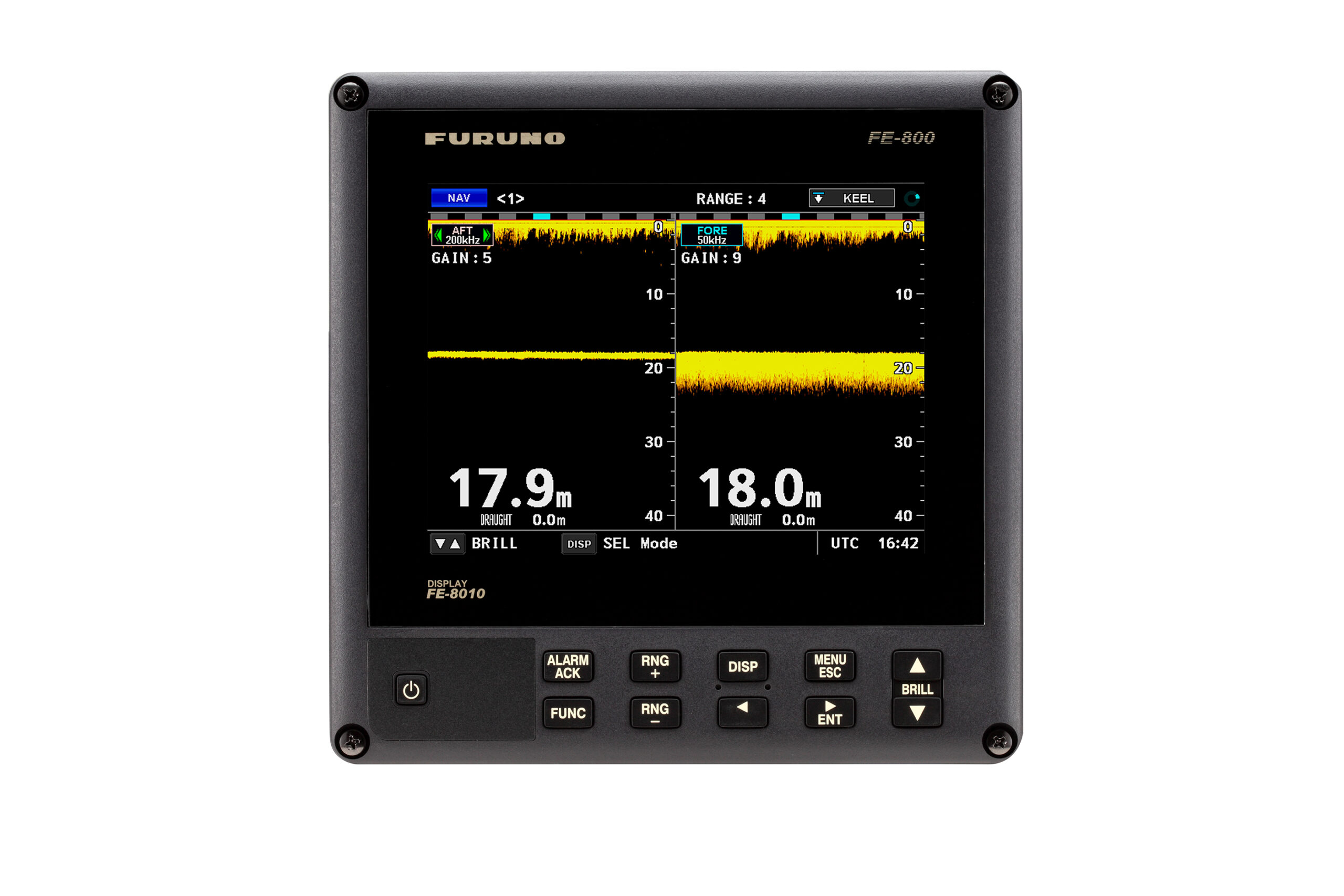

Furuno FE800 Echosounder là thiết bị navigational echo sounder dùng để đo và hiển thị độ sâu nước/khoảng hở dưới tàu, hỗ trợ thuyền viên điều hướng an toàn trong vùng nước nông, luồng hẹp, cảng biển và khu vực có địa hình đáy thay đổi. Thiết bị được phát triển cho tàu biển chuyên nghiệp, có khả năng hiển thị dữ liệu độ sâu dạng đồ họa và dạng số, đồng thời cung cấp cảnh báo khi độ sâu thấp hơn ngưỡng cài đặt.

Dòng FE-800 là thế hệ kế tiếp của các hệ thống echo sounder hàng hải Furuno, phù hợp cho tàu thương mại, tàu hàng, tàu khách, tàu dịch vụ, tàu offshore và các tàu cần thiết bị đo sâu có khả năng kết nối với hệ thống buồng lái hiện đại.

Hiển thị độ sâu tần số kép 50/200 kHz

FURUNO FE-800 hỗ trợ hiển thị tần số kép 50 kHz và 200 kHz khi được kết nối với hai đầu dò. Trong cấu hình này, thiết bị có thể hiển thị đồng thời độ sâu tại vị trí FORE và AFT, giúp người vận hành theo dõi khoảng hở phía trước và phía sau tàu tốt hơn trong quá trình điều động.

Tần số 50 kHz thường phù hợp hơn cho vùng nước sâu hoặc điều kiện cần khả năng xuyên sâu tốt, trong khi 200 kHz phù hợp với vùng nước nông, cho độ phân giải tốt hơn ở phạm vi gần. Cấu hình thực tế phụ thuộc vào loại transducer, vị trí lắp đặt và yêu cầu của tàu.

Màn hình LCD màu 8.4 inch độ tương phản cao

FE800 được trang bị màn hình màu LCD 8.4 inch độ tương phản cao, giúp hiển thị echogram, dữ liệu độ sâu và các thông tin vận hành rõ ràng trong buồng lái. Thông số kỹ thuật của Furuno ghi màn hình có độ phân giải 640 x 480 VGA, hiển thị echo bằng nhiều màu và hỗ trợ các màu nền/chữ khác nhau để phù hợp điều kiện quan sát.

Màn hình màu giúp người vận hành dễ theo dõi biến đổi đáy biển, nhận biết xu hướng độ sâu và quan sát dữ liệu trong nhiều chế độ hiển thị khác nhau.

Nhiều chế độ hiển thị: NAV, OS DATA và HISTORY

Furuno FE800 cung cấp nhiều chế độ hiển thị, bao gồm NAV, OS DATA và HISTORY. Chế độ NAV hiển thị dữ liệu đo sâu phục vụ điều hướng; OS DATA hiển thị dữ liệu tàu khi kết nối với GPS navigator bên ngoài; còn HISTORY cho phép xem dữ liệu echo/độ sâu đã ghi theo thời gian.

Khi kết nối với GPS navigator, màn hình Own Ship Data – OS DATA có thể hiển thị các thông tin như vị trí, thời gian và dữ liệu điều hướng liên quan, hỗ trợ sĩ quan hàng hải theo dõi tình trạng tàu trong cùng một giao diện.

Lưu dữ liệu độ sâu 24 giờ

FE800 có khả năng lưu dữ liệu độ sâu trong 24 giờ. Theo tài liệu Furuno, hệ thống có thể lưu và phát lại dữ liệu theo các khoảng ghi như 5 giây, 1 phút hoặc 2 phút, tương ứng với lượng dữ liệu lưu trữ/phát lại khoảng 1 giờ, 12 giờ hoặc 24 giờ.

Tính năng này rất hữu ích cho việc kiểm tra lại dữ liệu đo sâu trong ca trực, đối chiếu sau hành trình, phục vụ báo cáo kỹ thuật hoặc hỗ trợ phân tích khi tàu đi qua khu vực nước nông.

Logbook lưu đến 720 mục dữ liệu

FE-800 có chức năng Logbook, hiển thị thời gian, độ sâu và vị trí tàu đã lưu. Theo tài liệu vận hành, hệ thống lưu log data ở khoảng 5 giây và có thể hiển thị tối đa 720 log entries, tùy theo khoảng hiển thị được chọn.

Logbook là chức năng quan trọng đối với tàu cần ghi nhận dữ liệu độ sâu có thời gian và vị trí đi kèm, giúp hỗ trợ nhật ký hàng hải, kiểm tra vận hành và đối chiếu dữ liệu sau hành trình.

Alert Log List lưu đến 100 cảnh báo

FE800 có danh sách Alert Log List để hiển thị lịch sử cảnh báo. Brochure Furuno mô tả danh sách cảnh báo có thể chứa tối đa 100 alerts, giúp người vận hành xem lại các cảnh báo đã xảy ra trong quá trình vận hành.

Thiết bị tạo cảnh báo khi độ sâu dưới đầu dò thấp hơn ngưỡng đã cài đặt. Ngoài ra, nếu mất đáy do thang đo ngoài phạm vi hoặc tín hiệu suy giảm, hệ thống cũng có thể phát cảnh báo để người vận hành kịp thời kiểm tra.

Bridge Alert Management – BAM ready

Một ưu điểm quan trọng của Furuno FE800 là khả năng đáp ứng yêu cầu về cảnh báo và kết nối với Bridge Alert Management – BAM theo IMO MSC.302(87). Điều này giúp thiết bị phù hợp hơn với các hệ thống buồng lái hiện đại, nơi cảnh báo cần được quản lý tập trung và phân loại rõ ràng.

Theo trang sản phẩm hiện tại của Furuno, FE-800 cũng được ghi là Compliant with IACS UR E27, cho thấy thiết bị được cập nhật theo các yêu cầu hệ thống và tiêu chuẩn mới hơn trong ngành hàng hải.

Kết nối remote display RD-20/RD-50

Khi kết nối với FURUNO RD-20 hoặc RD-50 remote display, dữ liệu độ sâu từ FE800 có thể được quan sát tại vị trí từ xa. Tính năng này phù hợp cho tàu cần hiển thị độ sâu ở nhiều vị trí như buồng lái chính, cánh gà buồng lái, phòng điều khiển hoặc khu vực vận hành khác.

Hỗ trợ máy in và phần mềm ghi dữ liệu trên PC

FE800 có tùy chọn printer interface để in echogram. Ngoài ra, khi kết nối PC với phần mềm ghi dữ liệu tùy chọn, người vận hành có thể lưu, tổng hợp và in dữ liệu echogram đã ghi thông qua máy tính.

Tùy chọn này đặc biệt phù hợp với tàu cần lưu hồ sơ đo sâu, phục vụ khảo sát nội bộ, kiểm tra đăng kiểm, phân tích hành trình hoặc báo cáo kỹ thuật sau chuyến đi.

Tính năng nổi bật của Furuno FE800 Echosounder

• Máy đo sâu hồi âm hàng hải màu FURUNO FE-800.
• Hỗ trợ hoạt động tần số kép 50/200 kHz.
• Có thể hiển thị đồng thời độ sâu tại vị trí FORE và AFT khi kết nối hai transducer.
• Màn hình màu LCD 8.4 inch độ tương phản cao.
• Các chế độ hiển thị: NAV, OS DATA, HISTORY.
• Hiển thị Own Ship Data khi kết nối GPS navigator ngoài.
• Lưu dữ liệu độ sâu trong 24 giờ.
• Logbook có thể lưu/hiển thị đến 720 mục dữ liệu.
• Alert Log List lưu đến 100 cảnh báo.
• Cảnh báo âm thanh và hình ảnh khi độ sâu thấp hoặc mất tín hiệu đáy.
• BAM ready, hỗ trợ yêu cầu Bridge Alert Management.
• Có thể kết nối remote display FURUNO RD-20/RD-50.
• Tùy chọn printer interface để in echogram.
• Hỗ trợ phần mềm PC tùy chọn để lưu, tổng hợp và in dữ liệu cũ.
• Phù hợp cho tàu thương mại, tàu hàng, tàu khách, tàu dịch vụ và hệ thống buồng lái tích hợp.

Cấu hình hệ thống và phụ kiện liên quan

Một hệ thống Furuno FE800 Echosounder có thể bao gồm:

Ứng dụng của Furuno FE800 trên tàu biển

Furuno FE800 Navigational Echosounder phù hợp cho:

• Tàu thương mại.
• Tàu hàng.
• Tàu container.
• Tàu khách.
• Tàu dịch vụ offshore.
• Tàu công trình.
• Tàu cần hệ thống đo sâu điều hướng.
• Tàu cần hiển thị độ sâu FORE/AFT.
• Hệ thống cần lưu dữ liệu độ sâu 24 giờ.
• Hệ thống buồng lái cần BAM ready.
• Tàu cần kết nối remote display RD-20/RD-50.
• Tàu cần in echogram hoặc lưu dữ liệu đo sâu bằng PC.

FE800 đặc biệt hữu ích khi tàu cần theo dõi khoảng hở dưới đáy trong quá trình điều động, cập/rời cảng, hành trình qua luồng hẹp hoặc hoạt động tại khu vực có thay đổi thủy triều và độ sâu phức tạp.

Vì sao nên chọn Furuno FE800 Echosounder?

Furuno FE800 là lựa chọn phù hợp cho tàu cần máy đo sâu hồi âm hàng hải hiện đại, có màn hình màu rõ ràng, hỗ trợ tần số kép 50/200 kHz, lưu lịch sử độ sâu 24 giờ và sẵn sàng kết nối với hệ thống Bridge Alert Management. Thiết bị cũng hỗ trợ remote display, printer interface và phần mềm PC tùy chọn, giúp mở rộng khả năng giám sát và lưu trữ dữ liệu.

Với thương hiệu FURUNO, FE800 phù hợp cho cả lắp mới, thay thế hệ thống echo sounder cũ hoặc nâng cấp các tàu cần dữ liệu độ sâu tin cậy cho điều hướng và hệ thống buồng lái tích hợp.

Lưu ý khi đặt mua Furuno FE800

Trước khi đặt mua hoặc thay thế Furuno FE800 Echosounder, nên kiểm tra rõ:

• Bộ hàng là trọn bộ hay chỉ gồm control unit.
• Có bao gồm transceiver unit, matching box và transducer không.
• Cần dùng một transducer hay hai transducer để hiển thị tần số kép.
• Transducer là 50 kHz, 200 kHz hay cả hai.
• Có cần hiển thị đồng thời độ sâu FORE/AFT không.
• Có cần remote display RD-20/RD-50 không.
• Có cần printer interface để in echogram không.
• Có cần phần mềm PC để lưu, tổng hợp và in dữ liệu cũ không.
• Hệ thống GPS ngoài có kết nối được để hiển thị OS DATA và lưu vị trí không.
• Có yêu cầu BAM/MSC.302(87), IACS UR E27 hoặc hồ sơ đăng kiểm đi kèm không.
• Thiết bị là hàng mới, hàng tồn kho, hàng đã qua sử dụng hay refurbished.
• Sau khi lắp đặt cần kiểm tra offset, cảnh báo độ sâu, mất đáy, remote display, logbook, alert log và dữ liệu kết nối hệ thống ngoài.

FAQ – Câu hỏi thường gặp

Furuno FE800 là thiết bị gì?

Furuno FE800 là navigational echo sounder dùng để đo và hiển thị khoảng hở dưới tàu/độ sâu nước, hỗ trợ điều hướng an toàn trên tàu biển.

FE800 có hỗ trợ tần số kép không?

Có. FE800 hỗ trợ hiển thị tần số kép 50/200 kHz khi được kết nối với hai transducer. Khi đó, độ sâu tại vị trí FORE và AFT có thể được hiển thị đồng thời.

Furuno FE800 dùng màn hình bao nhiêu inch?

FE800 sử dụng màn hình màu LCD 8.4 inch độ tương phản cao, độ phân giải VGA 640 x 480 theo thông số kỹ thuật.

FE800 lưu dữ liệu độ sâu được bao lâu?

FE800 có thể lưu dữ liệu độ sâu trong 24 giờ. Dữ liệu có thể được ghi theo các khoảng 5 giây, 1 phút hoặc 2 phút tùy chế độ lưu/phát lại.

Logbook của FE800 lưu được bao nhiêu mục?

Logbook của FE800 có thể hiển thị tối đa 720 log entries, bao gồm thời gian, độ sâu và vị trí tàu nếu có dữ liệu GPS phù hợp.

FE800 có cảnh báo độ sâu không?

Có. FE800 có cảnh báo âm thanh và hình ảnh khi độ sâu dưới transducer thấp hơn ngưỡng cài đặt, đồng thời có thể cảnh báo khi mất đáy hoặc thang đo ngoài phạm vi.

FE800 có kết nối màn hình phụ được không?

Có. Khi kết nối với remote display FURUNO RD-20/RD-50, dữ liệu độ sâu có thể được quan sát tại vị trí từ xa.
