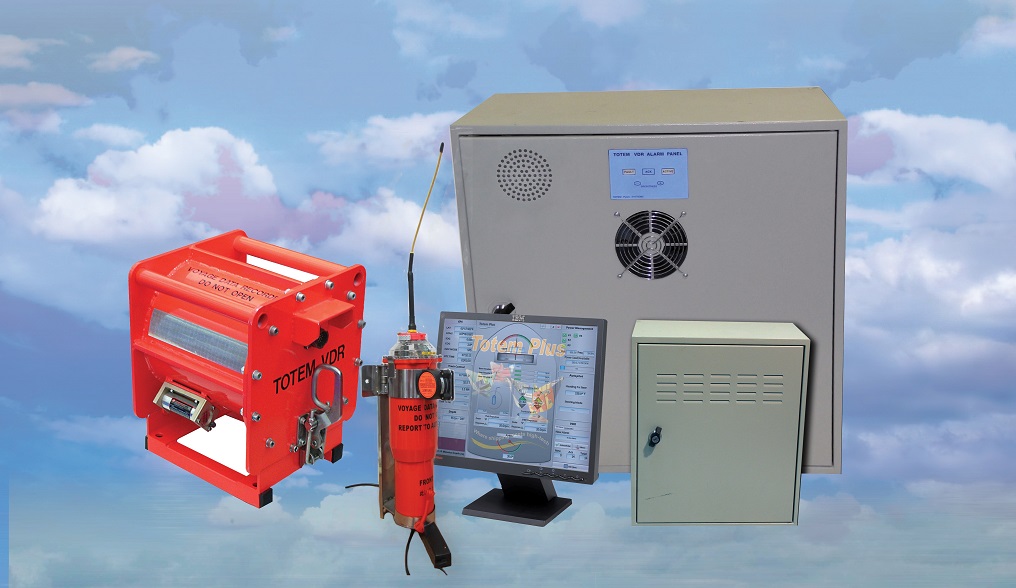

Totem VDR là hệ thống Voyage Data Recorder – VDR dùng để ghi, lưu trữ và phát lại dữ liệu hành trình quan trọng của tàu biển. Thiết bị hỗ trợ ghi lại âm thanh buồng lái, VHF, radar, ECDIS, AIS, inclinometer, tín hiệu NMEA, tín hiệu digital/analog và các dữ liệu vận hành liên quan.

Phiên bản Totem VDR 2014 được thiết kế để đáp ứng yêu cầu VDR mới của IMO có hiệu lực từ ngày 01/07/2014. Hệ thống tuân thủ các tiêu chuẩn quan trọng như IMO MSC.333(90) và IEC 61996-1:2013 / IEC 61996-1 Ed.2.

Totem VDR 2014 đáp ứng chuẩn IMO

Totem VDR 2014 hỗ trợ lưu dữ liệu tối thiểu 48 giờ trên fixed recording medium và float-free recording medium. Ngoài ra, hệ thống còn hỗ trợ lưu dữ liệu tối thiểu 720 giờ / 30 ngày trên long-term recording medium.

Nhờ đáp ứng yêu cầu của IMO, Totem VDR phù hợp cho tàu thương mại, tàu hàng, tàu container, tàu dầu, tàu khách và các tàu cần hệ thống ghi dữ liệu hành trình phục vụ điều tra sự cố, kiểm tra vận hành và yêu cầu đăng kiểm.

Ghi dữ liệu radar, ECDIS, AIS và inclinometer

Totem VDR có khả năng ghi dữ liệu từ ECDIS, cả hai radar SOLAS, AIS và inclinometer. Đây là các nhóm dữ liệu quan trọng giúp tái dựng lại tình huống điều hướng trước, trong và sau sự cố.

Đối với dữ liệu hình ảnh, hệ thống hỗ trợ ghi màn hình ECDIS và radar. Nhờ đó, đội ngũ điều tra hoặc bộ phận quản lý tàu có thể xem lại tình huống điều hướng một cách trực quan hơn.

Ghi âm thanh từng kênh riêng biệt

Một ưu điểm nổi bật của Totem VDR 2014 là khả năng ghi từng kênh microphone và VHF riêng biệt. Hệ thống không trộn các kênh âm thanh, giúp việc phát lại và phân tích sự kiện rõ ràng hơn.

Tính năng này đặc biệt quan trọng khi cần xác định chính xác nguồn âm thanh, nội dung trao đổi qua VHF hoặc hội thoại trên buồng lái trong quá trình điều tra tai nạn hàng hải.

Màn hình 19 inch hỗ trợ giám sát và phát lại

Totem VDR được trang bị màn hình VDR 19 inch để phục vụ monitoring, replay và diagnosis. Người dùng có thể theo dõi trạng thái ghi dữ liệu, kiểm tra hệ thống và phát lại dữ liệu trực tiếp trên màn hình VDR.

Ngoài ra, hệ thống còn có replay module cho cả tàu và văn phòng. Điều này giúp chủ tàu, công ty quản lý tàu hoặc đơn vị kỹ thuật dễ dàng phân tích dữ liệu khi cần thiết.

Trích xuất dữ liệu qua USB, DVD và LAN

Dữ liệu trong Totem VDR 2014 có thể được trích xuất qua USB, DVD và LAN. Cách trích xuất linh hoạt giúp quá trình lấy dữ liệu sau sự cố hoặc trong quá trình kiểm tra kỹ thuật trở nên thuận tiện hơn.

Bên cạnh đó, hệ thống hỗ trợ Automatic Event Log cho chủ tàu, giúp ghi nhận sự kiện phục vụ theo dõi, kiểm tra và đánh giá hoạt động của hệ thống.

Totem VDR hỗ trợ bảo trì từ xa

Totem VDR hỗ trợ bảo trì từ xa thông qua Totem Cellular Router – TCR. Tính năng này giúp giảm số lần kỹ thuật viên phải lên tàu trực tiếp, từ đó hỗ trợ tiết kiệm thời gian và chi phí bảo trì.

Hệ thống cũng tích hợp Siemens S7 PLC, cho phép đọc nhiều tín hiệu binary hoặc analog. Điều này hữu ích khi cần kết nối với các thiết bị không xuất dữ liệu NMEA, đặc biệt trong các dự án retrofit trên tàu cũ.

Kết nối BAMS và hệ thống buồng lái hiện đại

Totem VDR hỗ trợ VDR NMEA output tới Bridge Alert Management System – BAMS. Ngoài ra, phiên bản hiện tại của dòng Totem VDR được mô tả là BAM compliant IEC 62923-1/2.

Nhờ khả năng kết nối với BAMS, radar, ECDIS, AIS và các cảm biến điều hướng, Totem VDR 2014 phù hợp với các buồng lái hiện đại cần hệ thống ghi dữ liệu hành trình ổn định, dễ giám sát và dễ trích xuất dữ liệu.

Tính năng nổi bật

• Tuân thủ yêu cầu IMO VDR 2014 theo MSC.333(90).
• Đáp ứng IEC 61996-1:2013 / IEC 61996-1 Ed.2.
• Hỗ trợ fixed protective capsule và float-free capsule.
• Lưu dữ liệu 48 giờ trên fixed và float-free recording medium.
• Lưu dữ liệu 720 giờ / 30 ngày trên long-term recording medium.
• Ghi dữ liệu từ ECDIS, cả hai radar SOLAS, AIS và inclinometer.
• Ghi từng kênh microphone và VHF riêng biệt, không trộn kênh.
• Có màn hình VDR 19 inch để monitoring, replay và diagnosis.
• Trích xuất dữ liệu qua USB, DVD và LAN.
• Tích hợp Siemens S7 PLC cho tín hiệu binary/analog.
• Hỗ trợ Automatic Event Log.
• Hỗ trợ Remote Maintenance qua Totem Cellular Router – TCR.
• Hỗ trợ kết nối BAMS/BAM.

Lợi ích khi sử dụng

Totem VDR giúp tàu ghi lại đầy đủ dữ liệu hành trình quan trọng. Dữ liệu này có thể dùng để điều tra sự cố, kiểm tra an toàn, phân tích vận hành và phục vụ yêu cầu đăng kiểm.

Hệ thống giúp quá trình phát lại dữ liệu thuận tiện hơn nhờ màn hình 19 inch, replay trực tiếp và replay module cho tàu hoặc văn phòng. Vì vậy, chủ tàu và đơn vị quản lý có thể xem lại dữ liệu khi cần đánh giá một sự kiện cụ thể.

Khả năng ghi âm từng kênh riêng biệt giúp phân tích âm thanh chính xác hơn. Điều này hỗ trợ tốt cho điều tra tai nạn, kiểm tra trực ca hoặc đánh giá quy trình giao tiếp trên buồng lái.

Ngoài ra, Totem VDR 2014 hỗ trợ trích xuất dữ liệu qua USB, DVD và LAN. Nhờ đó, việc lấy dữ liệu sau sự cố hoặc trong quá trình kiểm tra kỹ thuật trở nên nhanh và linh hoạt hơn.

Việc tích hợp PLC giúp hệ thống dễ kết nối với nhiều thiết bị không dùng NMEA. Đây là lợi ích quan trọng khi lắp đặt trên tàu cũ hoặc hệ thống có nhiều tín hiệu analog/digital.

Đối tượng phù hợp

• Tàu thương mại cần hệ thống VDR tuân thủ IMO.
• Tàu hàng, tàu container, tàu bulk carrier.
• Tàu dầu, tàu hóa chất, tàu chở hàng nguy hiểm.
• Tàu khách và tàu hoạt động tuyến quốc tế.
• Tàu cần thay thế VDR cũ theo yêu cầu IMO 2014.
• Tàu cần ghi dữ liệu từ ECDIS, radar, AIS và inclinometer.
• Công ty quản lý tàu cần trích xuất dữ liệu nhanh.
• Đơn vị service cần hệ thống có monitoring, replay và diagnosis.
• Tàu cần tích hợp tín hiệu analog/digital từ hệ thống Non-NMEA.
• Hệ thống buồng lái cần kết nối BAMS/BAM.

FAQ

Totem VDR là thiết bị gì?

Totem VDR là hệ thống Voyage Data Recorder dùng để ghi dữ liệu hành trình tàu biển như âm thanh buồng lái, VHF, radar, ECDIS, AIS, inclinometer, dữ liệu NMEA và tín hiệu analog/digital.

Totem VDR 2014 có tuân thủ IMO MSC.333(90) không?

Có. Totem VDR 2014 được thiết kế để đáp ứng yêu cầu VDR mới theo IMO MSC.333(90) và IEC 61996-1:2013 / IEC 61996-1 Ed.2.

Totem VDR lưu dữ liệu trong bao lâu?

Hệ thống hỗ trợ lưu dữ liệu tối thiểu 48 giờ trên fixed recording medium và float-free recording medium. Long-term recording medium lưu tối thiểu 720 giờ / 30 ngày.

Totem VDR có ghi ECDIS và radar không?

Có. Totem VDR hỗ trợ ghi dữ liệu từ màn hình ECDIS và cả hai radar SOLAS, phù hợp với yêu cầu ghi dữ liệu hành trình trên tàu biển.

Totem VDR có ghi âm thanh từng kênh riêng không?

Có. Hệ thống hỗ trợ ghi riêng từng kênh microphone và VHF, không trộn kênh. Điều này giúp việc phát lại và phân tích âm thanh chính xác hơn.

Totem VDR có hỗ trợ bảo trì từ xa không?

Có. Totem VDR hỗ trợ Remote Maintenance thông qua Totem Cellular Router – TCR, giúp giảm số lần kỹ thuật viên phải lên tàu trực tiếp.

Có thể trích xuất dữ liệu từ Totem VDR bằng cách nào?

Dữ liệu có thể được trích xuất qua USB, DVD và LAN, giúp việc lấy dữ liệu sau sự cố hoặc khi kiểm tra kỹ thuật thuận tiện hơn.

Totem VDR có phù hợp với Bridge Alert Management không?

Có. Hệ thống hỗ trợ VDR NMEA output tới BAMS và phiên bản hiện tại được mô tả là BAM compliant IEC 62923-1/2.
