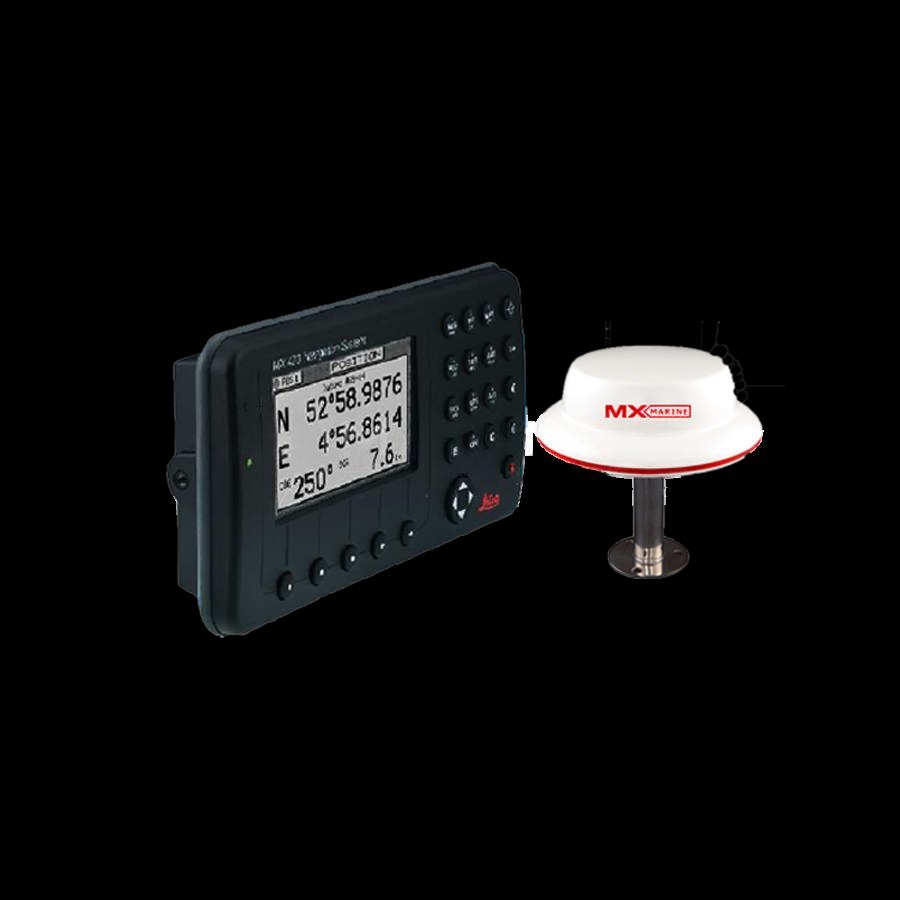

Leica MX420 Navigation System là hệ thống định vị hàng hải GPS/DGPS được phát triển dựa trên nền tảng thành công của dòng MX412B Navigator. Hệ thống được thiết kế để cung cấp dữ liệu vị trí, tuyến đường, waypoint và thông tin điều hướng cho tàu biển, đồng thời hỗ trợ kết nối với các thiết bị hàng hải khác thông qua chuẩn NMEA 0183.

Dòng MX420 được sử dụng phổ biến trong các hệ thống điều hướng tàu biển đời cũ, đặc biệt trên các tàu cần bộ định vị GPS/DGPS độc lập, dễ vận hành, có nhiều cổng giao tiếp và khả năng tích hợp với hệ thống buồng lái như radar, ECDIS, AIS, autopilot, VDR hoặc các thiết bị hiển thị dữ liệu hàng hải.

Hệ thống định vị GPS/DGPS type-approved

Leica MX420/8 được giới thiệu là hệ thống định vị tích hợp công nghệ DGPS với nền tảng GPS hàng hải của Leica. Hệ thống hỗ trợ cấu hình GPS hoặc DGPS tùy anten/cảm biến được sử dụng, trong đó có thể dùng MX421 Smart GPS Antenna hoặc MX421B Smart DGPS Antenna theo cấu hình lắp đặt.

Trong các cấu hình DGPS, hệ thống có thể nâng cao độ chính xác định vị bằng cách sử dụng bộ thu beacon DGPS tương thích. Thông tin sản phẩm cũng nêu độ chính xác có thể đạt đến khoảng 1 mét khi dùng với Leica MX421 DGPS beacon receiver, tùy điều kiện tín hiệu và cấu hình thực tế.

Hai phiên bản chính: MX420/2 và MX420/8

Dòng MX420 Navigation System có các phiên bản nổi bật như MX420/2 và MX420/8. Điểm khác biệt quan trọng nằm ở số lượng cổng NMEA:

Thông tin sản phẩm từ Marinsat và STM Marine đều nêu MX420/8 có 8 cổng NMEA 0183 hai chiều, trong khi MX420/2 có 2 cổng.

8 cổng NMEA 0183 hai chiều cho hệ thống buồng lái tích hợp

Một ưu điểm lớn của Leica MX420/8 là khả năng kết nối nhiều thiết bị hàng hải thông qua 8 cổng NMEA 0183 hai chiều. Điều này giúp thiết bị phù hợp với các hệ thống buồng lái phức tạp, nơi dữ liệu định vị cần được chia sẻ đến radar, ECDIS, autopilot, VDR, AIS, máy in dữ liệu, repeater hoặc các thiết bị điều hướng khác.

Theo tài liệu vận hành, các cổng NMEA trên MX420 có thể được kiểm tra trạng thái và tốc độ baud trong menu Serial I/O; với MX420/8, một số cổng được dành riêng cho giao tiếp với GPS và beacon receiver.

Điều hướng dễ dàng với GOTO, Mark và MOB

Leica MX420 được trang bị các phím chức năng một chạm như GOTO, Mark và Man Over Board – MOB. Đây là các chức năng quan trọng trong vận hành hàng hải:

• GOTO: dẫn tàu đến một điểm đích đã chọn.
• Mark: đánh dấu nhanh vị trí hiện tại hoặc vị trí quan trọng.
• MOB: ghi nhận vị trí người rơi xuống nước để hỗ trợ tìm kiếm cứu nạn.

Các phím chức năng này giúp người vận hành phản ứng nhanh hơn trong các tình huống cần thao tác tức thời, đặc biệt khi điều động, neo đậu, đi qua luồng hẹp hoặc xử lý tình huống khẩn cấp.

Lưu trữ đến 2.000 waypoint và 100 route

MX420 Navigation System hỗ trợ lưu trữ tối đa 2.000 waypoint và 100 route, cho phép người dùng xây dựng, quản lý và theo dõi nhiều tuyến hành trình khác nhau. Các waypoint có thể sử dụng biểu tượng và ký tự chữ/số để dễ nhận diện khi vận hành.

Dung lượng lưu trữ này phù hợp cho tàu thương mại, tàu dịch vụ, tàu cá xa bờ, tàu khảo sát, du thuyền lớn và các tàu cần quản lý nhiều điểm hành trình trong thời gian dài.

10 chế độ chức năng hỗ trợ điều hướng

Leica MX420/8 có 10 function modes để hỗ trợ điều hướng dễ dàng hơn. Ngoài các chức năng định vị cơ bản, hệ thống còn có các tiện ích như tide program, Sun and Moon almanac, wind calculations và chế độ hiển thị 3-D Panorama.

Các chức năng này giúp người vận hành có thêm dữ liệu tham khảo về thủy triều, mặt trời, mặt trăng và gió, hỗ trợ lập kế hoạch hành trình, điều động và đánh giá điều kiện môi trường trên biển.

Có thể nâng cấp phần mềm để hỗ trợ AIS

Một điểm đáng chú ý của MX420/8 là khả năng nâng cấp phần mềm để hỗ trợ AIS. Brochure MX420/AIS cho biết MX420/8 có thể được nâng cấp thành MX420/8AIS bằng cách mua và cài đặt phần mềm nâng cấp phù hợp.

Điều này giúp hệ thống MX420 có khả năng mở rộng chức năng theo nhu cầu vận hành, đặc biệt đối với các tàu muốn tích hợp thêm dữ liệu AIS vào cùng nền tảng điều hướng mà không thay toàn bộ hệ thống ngay lập tức.

Thiết kế CDU nhỏ gọn, dễ lắp đặt

MX420 CDU – Control and Display Unit là bộ điều khiển/hiển thị chính của hệ thống. Tài liệu lắp đặt mô tả CDU là thiết bị chính có màn hình tích hợp và bàn phím, có thể lắp theo nhiều phương án như gimbal mount, flush mount hoặc frame mount tùy cấu hình.

Thiết kế nhỏ gọn giúp MX420 dễ lắp trên console buồng lái, thay thế thiết bị cũ hoặc retrofit vào các tàu đã có hệ thống MX400/MX412 trước đó.

Tương thích phần mềm IBM, hỗ trợ in và tải dữ liệu

Thông tin sản phẩm nêu phần mềm của MX420 tương thích IBM, có khả năng in hoặc tải thêm dữ liệu. Đây là lợi thế đối với các hệ thống cần lưu, xuất hoặc xử lý dữ liệu hành trình, waypoint và route trên máy tính phục vụ quản lý khai thác hoặc bảo trì.

MX420/8 đã được thay thế bởi MX512 CDU

Leica/MX420 là dòng thiết bị đời cũ. Một số nguồn sản phẩm hiện ghi rõ MX420/8 has been replaced with MX512 CDU, còn MX420/2 has been replaced with MX510 CDU. Vì vậy, khi đặt mua hoặc thay thế cần kiểm tra kỹ nhu cầu là mua phụ tùng thay thế cho hệ thống cũ hay nâng cấp sang dòng CDU mới hơn.

Đối với tàu đang sử dụng MX420, việc thay thế bằng thiết bị cùng dòng có thể thuận tiện hơn về dây cáp, giao tiếp và cấu hình; tuy nhiên, nếu nâng cấp hệ thống, cần kiểm tra khả năng tương thích với anten, cổng NMEA, nguồn cấp và thiết bị nhận dữ liệu hiện có.

Tính năng nổi bật của Leica MX420 Navigation System

• Hệ thống định vị hàng hải GPS/DGPS Navigator.
• Được phát triển dựa trên nền tảng thành công của MX412B Navigator.
• Có các phiên bản MX420/2, MX420/8 và MX420/AIS.
• MX420/8 có 8 cổng NMEA 0183 hai chiều.
• MX420/2 có 2 cổng NMEA 0183 hai chiều.
• Hỗ trợ tích hợp DGPS.
• Có thể dùng với MX421 GPS hoặc MX421B DGPS Smart Antenna tùy cấu hình.
• Hỗ trợ cấu hình đơn hoặc dự phòng kép.
• Có thể đạt độ chính xác cao khi dùng với beacon receiver phù hợp.
• Có 10 chế độ chức năng hỗ trợ điều hướng.
• Phím một chạm: GOTO, Mark, Man Over Board.
• Có chương trình thủy triều, Sun/Moon almanac và tính toán gió.
• Chế độ hiển thị 3-D Panorama.
• Lưu đến 2.000 waypoint và 100 route.
• Hỗ trợ biểu tượng và ký tự chữ/số cho waypoint.
• Phần mềm tương thích IBM, hỗ trợ in hoặc tải dữ liệu.
• MX420/8 có thể nâng cấp phần mềm để hỗ trợ AIS.
• MX420/8 đã được thay thế bởi MX512 CDU.

Cấu hình hệ thống và thiết bị liên quan

Một hệ thống Leica MX420 Navigation System có thể bao gồm:

Tài liệu lắp đặt của MX420 mô tả các model bao gồm MX420/2, MX420/8, MX420/BR, MX420/BRIM, MX420/AIS BASIC và MX420/AIS DGPS, vì vậy khi đặt hàng nên kiểm tra đúng model và cấu hình đang sử dụng trên tàu.

Ứng dụng của Leica MX420 trên tàu biển

Leica MX420 Navigation System phù hợp cho:

• Tàu thương mại.
• Tàu hàng.
• Tàu khách.
• Tàu dịch vụ.
• Tàu cá xa bờ.
• Du thuyền lớn.
• Hệ thống định vị GPS/DGPS hàng hải.
• Hệ thống cần nhiều cổng NMEA 0183.
• Tàu cần quản lý waypoint, route và MOB.
• Hệ thống cần cấp dữ liệu vị trí cho radar, ECDIS, AIS, autopilot, VDR.
• Dự án thay thế, sửa chữa hoặc retrofit hệ thống Leica/MX Marine đời cũ.

Vì sao nên chọn Leica MX420 Navigation System?

Leica MX420 là lựa chọn phù hợp cho các tàu đang sử dụng hệ thống định vị Leica/MX Marine cũ và cần thay thế, sửa chữa hoặc duy trì tính tương thích với hệ thống buồng lái hiện có. Đặc biệt, phiên bản MX420/8 có 8 cổng NMEA 0183 hai chiều, phù hợp với các tàu có nhiều thiết bị cần nhận dữ liệu vị trí và điều hướng.

Ngoài khả năng định vị GPS/DGPS, hệ thống còn hỗ trợ nhiều chức năng điều hướng thực tế như GOTO, Mark, MOB, waypoint, route, tide program, Sun/Moon almanac, wind calculations và tùy chọn nâng cấp AIS, giúp đáp ứng nhiều nhu cầu khai thác trên tàu.

Lưu ý khi đặt mua Leica MX420 Navigation System

Trước khi đặt mua hoặc thay thế Leica MX420, nên kiểm tra rõ:

• Thiết bị là MX420/2, MX420/8 hay MX420/AIS.
• Bộ hàng là trọn bộ hay chỉ gồm CDU/display unit.
• Có đi kèm MX421 GPS antenna hoặc MX421B DGPS antenna không.
• Cấu hình là GPS thường hay DGPS.
• Có yêu cầu nâng cấp AIS hay không.
• Có cần giữ nguyên 8 cổng NMEA trên MX420/8 không.
• Hệ thống hiện tại trên tàu có dùng radar, ECDIS, VDR, AIS hoặc autopilot nhận dữ liệu từ MX420 không.
• Cổng NMEA, tốc độ baud và dây tín hiệu có tương thích với hệ thống đang lắp không.
• Thiết bị là hàng mới tồn kho, hàng đã qua sử dụng, hàng refurbished hay exchange basis.
• Nếu cần thay thế dài hạn, nên cân nhắc dòng thay thế MX510/MX512 CDU tùy phiên bản hệ thống.

FAQ – Câu hỏi thường gặp

Leica MX420 là thiết bị gì?

Leica MX420 là hệ thống định vị hàng hải GPS/DGPS Navigation System, dùng để cung cấp dữ liệu vị trí, waypoint, route và dữ liệu điều hướng cho tàu biển.

MX420/2 và MX420/8 khác nhau thế nào?

Khác biệt chính là số lượng cổng NMEA. MX420/2 có 2 cổng NMEA 0183 hai chiều, còn MX420/8 có 8 cổng NMEA 0183 hai chiều.

Leica MX420 có hỗ trợ DGPS không?

Có. Hệ thống hỗ trợ tích hợp DGPS, có thể sử dụng anten/cảm biến như MX421B Smart DGPS Antenna hoặc beacon receiver phù hợp tùy cấu hình.

MX420 có lưu được waypoint và route không?

Có. Hệ thống hỗ trợ tối đa 2.000 waypoint và 100 route, có thể dùng biểu tượng và ký tự chữ/số để quản lý điểm hành trình.

MX420/8 có nâng cấp AIS được không?

Có. Brochure MX420/AIS nêu MX420/8 có thể nâng cấp lên MX420/8AIS bằng cách cài đặt phần mềm nâng cấp phù hợp.

MX420/8 còn sản xuất không?

MX420/8 là dòng cũ và đã được thay thế bởi MX512 CDU; MX420/2 được thay thế bởi MX510 CDU theo thông tin từ các nhà cung cấp thiết bị hàng hải.
