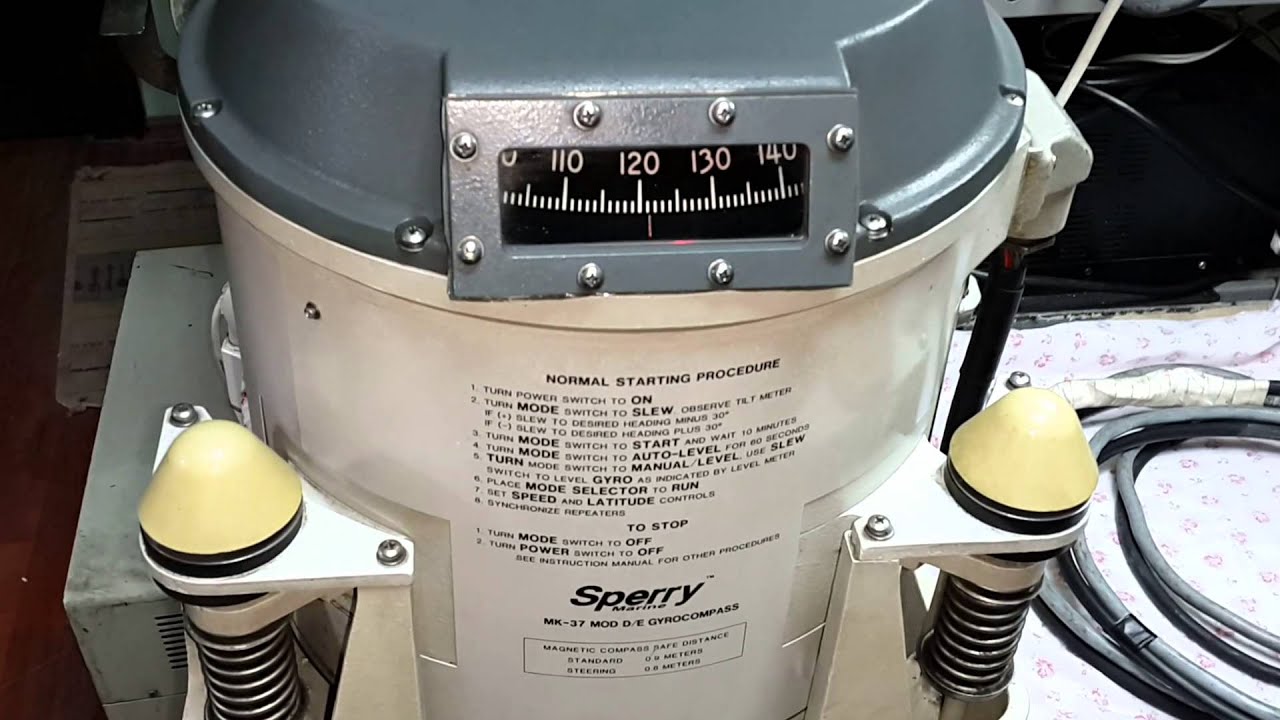

Sperry Marine MK37 VT Gyrocompass – La Bàn Con Quay Kỹ Thuật Số Cho Tàu Biển

Sperry Marine MK37 VT Gyrocompass là hệ thống la bàn con quay kỹ thuật số dùng để cung cấp dữ liệu true heading – hướng thật của tàu cho các thiết bị điều hướng hàng hải. Thiết bị sử dụng cấu trúc la bàn con quay điện cơ với ba gimbal chính xác, kết hợp các thành phần cơ điện để bù ảnh hưởng của chuyển động Trái Đất và trọng lực, giúp hệ thống tự tìm và căn chỉnh theo kinh tuyến hướng về True North – Bắc thật.

Hệ thống MK37 VT được thiết kế cho môi trường hàng hải chuyên nghiệp, có thể cấp dữ liệu heading cho radar, ARPA, ECDIS, autopilot, VDR, repeater compass và các hệ thống buồng lái tích hợp. Theo brochure kỹ thuật, MK37 VT có thiết kế 3 khối nhỏ gọn, hỗ trợ xuất heading đồng thời ở dạng analog/step và serial, đồng thời có tính năng chuyển đổi tự động trong cấu hình dual system.

Cấu trúc gyrosphere ngâm silicone, tăng độ ổn định và độ chính xác

Một điểm kỹ thuật quan trọng của MK37 VT là gyrosphere chứa rotor con quay được ngâm trong silicone fluid và được thiết kế để có trạng thái gần như trung tính về lực nổi. Thiết kế này giúp giảm tải trọng lên ổ đỡ trục nhạy, bảo vệ gyrosphere và bearing khỏi sốc cơ học quá mức, đồng thời giảm ảnh hưởng của dịch chuyển trọng tâm đến độ chính xác của la bàn.

Cấu trúc này cũng giúp giảm ảnh hưởng của gia tốc vì tâm khối lượng của gyrosphere và tâm lực nổi được bố trí trùng nhau. Nhờ đó, hệ thống có khả năng duy trì dữ liệu hướng ổn định hơn khi tàu chịu chuyển động, rung lắc hoặc điều kiện khai thác phức tạp trên biển.

Tự động bù sai số tốc độ và vĩ độ

Sperry Marine MK37 VT có phần mềm ứng dụng dùng để bù ảnh hưởng do thay đổi tốc độ tàu và vĩ độ địa phương. Hệ thống có thể thực hiện hiệu chỉnh tốc độ thủ công hoặc tự động khi nhận dữ liệu từ speed log, đồng thời hiệu chỉnh vĩ độ thủ công hoặc tự động khi nhận dữ liệu GPS phù hợp.

Theo thông số kỹ thuật, MK37 VT có thể nhận dữ liệu tốc độ qua NMEA 0183 với các câu VHW hoặc VBW; ngoài ra hệ thống cũng hỗ trợ đầu vào xung tốc độ 200 pulses per nautical mile, với dải tốc độ hợp lệ từ 0 đến 70 knots.

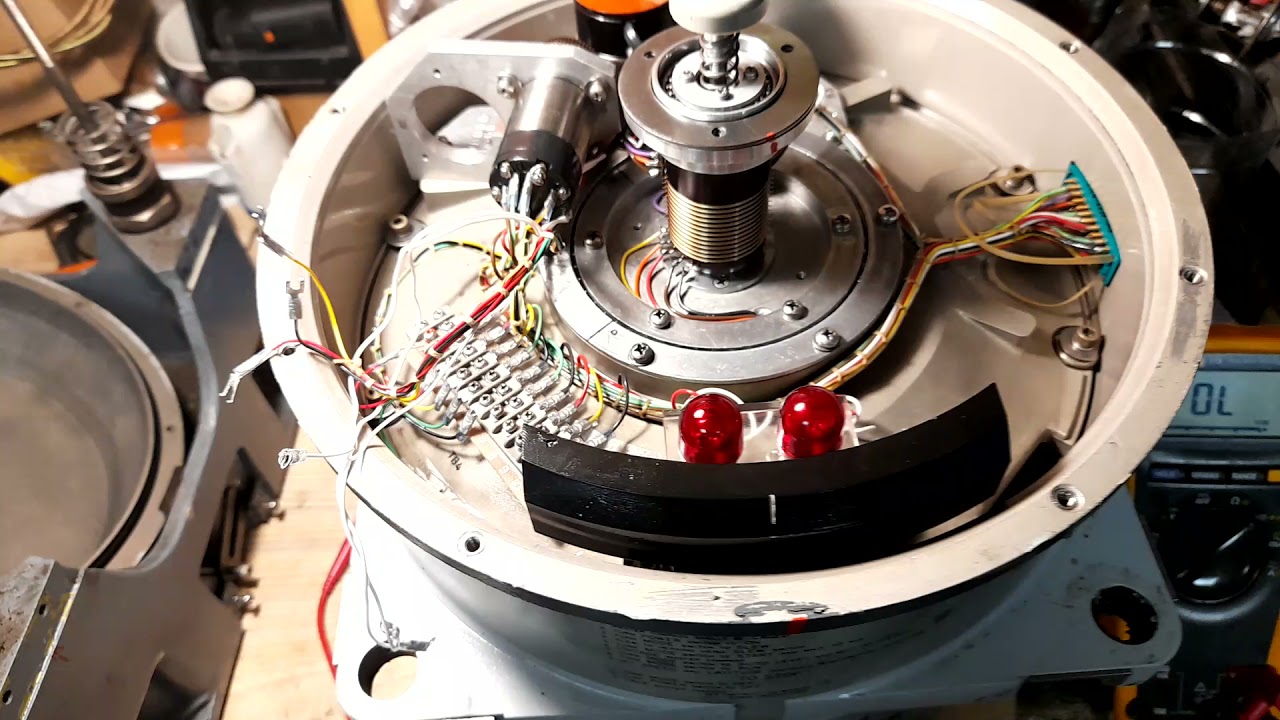

Servo follow-up theo trục phương vị

Hệ thống MK37 VT sử dụng servo follow-up system làm việc với trục phương vị để giữ yoke căn theo gyrosphere khi tàu chuyển hướng. Servo system cũng cung cấp dữ liệu heading chưa hiệu chỉnh đến Electronics Control Unit, từ đó hệ thống xử lý và xuất dữ liệu heading hiệu chỉnh cho các thiết bị bên ngoài.

Một ưu điểm khác là hệ thống không cần heater nhờ độ nhớt thấp của chất lỏng treo và chất lỏng ballistic, giúp đơn giản hóa vận hành và giảm một số yêu cầu bảo trì so với các cấu trúc gyrocompass cũ hơn.

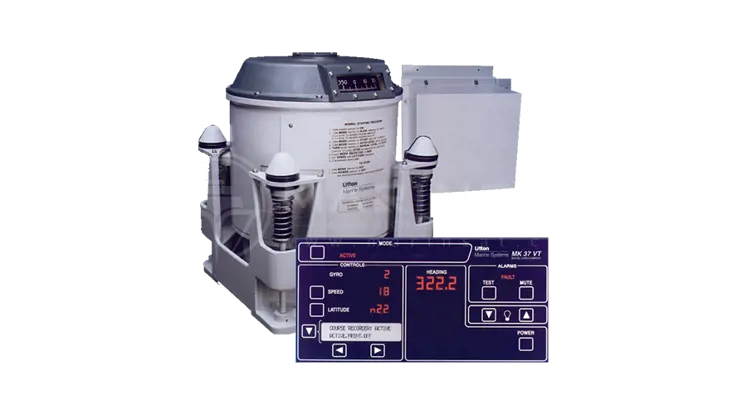

Display Assembly – Giao diện vận hành chính

Display Assembly là giao diện chính để người vận hành theo dõi và điều khiển hệ thống. Bộ hiển thị này gồm LCD, đèn LED báo trạng thái, màn hình LED và các công tắc vận hành. Người dùng có thể theo dõi các chế độ như ACTIVE, STANDBY, SETTLE, PRIMARY, SECONDARY và đèn báo FAULT khi hệ thống phát hiện lỗi.

Bảng điều khiển phía trước có các phím cho phép chọn chế độ vận hành, tắt âm cảnh báo, điều chỉnh độ sáng đèn báo, điều chỉnh đèn nền, cuộn menu và nhập dữ liệu. Màn hình LCD hiển thị menu và thông báo lỗi, trong khi LED display hiển thị heading hiện tại đến 0.1°, tốc độ hiện tại đến 1 knot và vĩ độ địa phương đến 1°.

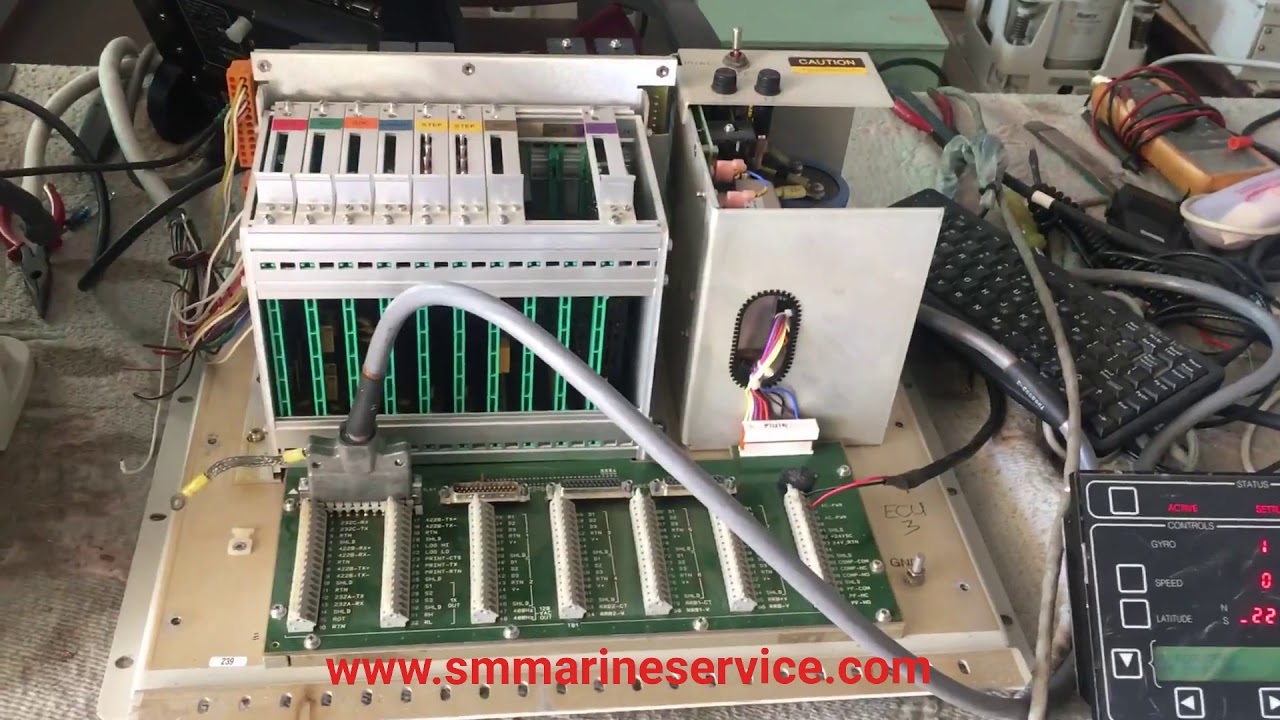

Electronics Control Unit – Bộ xử lý và xuất tín hiệu heading

Electronics Control Unit – ECU chứa vi xử lý và mạch điều khiển cần thiết để vận hành Master Compass và Display Assembly. ECU cũng chứa các mạch điều khiển step repeaters, với kết nối cho tối đa 8 repeater step 24 VDC trên motherboard.

Dữ liệu heading đã hiệu chỉnh được xuất ra ở cả định dạng serial và step data, đồng thời ECU cũng cung cấp đầu ra analog rate-of-turn. Theo brochure, MK37 VT có 1 đầu ra RS-422 và 2 đầu ra RS-232 để phân phối heading số theo chuẩn NMEA 0183; đầu ra RS-422 có thể điều khiển tối đa 10 tải từ một ngõ ra.

Hỗ trợ cấu hình dual compass

MK37 VT hỗ trợ cấu hình Dual Compass, cho phép lắp hai hệ thống gyrocompass hoàn chỉnh trên cùng tàu. Hai hệ thống này được phân vai primary và secondary, dùng chung một output bus; hệ thống đang ở chế độ active sẽ giữ quyền điều khiển output bus và chỉ dữ liệu từ hệ active được cấp ra thiết bị bên ngoài.

Cấu hình này phù hợp với các tàu cần độ dự phòng cao cho dữ liệu heading, ví dụ tàu thương mại lớn, tàu yêu cầu liên tục dữ liệu heading cho radar/ECDIS/autopilot hoặc hệ thống buồng lái tích hợp.

Tính năng nổi bật của Sperry Marine MK37 VT

• Hệ thống Digital Gyrocompass Equipment cho tàu biển.
• La bàn con quay điện cơ với 3 gimbal chính xác.
• Tự động tìm và căn chỉnh về True North.
• Gyrosphere chứa rotor được ngâm trong silicone fluid.
• Thiết kế gyrosphere trung tính lực nổi, giảm tải lên ổ đỡ trục nhạy.
• Phần mềm bù sai số do tốc độ tàu và vĩ độ địa phương.
• Hỗ trợ hiệu chỉnh tốc độ thủ công hoặc tự động qua speed log.
• Hỗ trợ hiệu chỉnh vĩ độ thủ công hoặc tự động qua GPS.
• Display Assembly hiển thị heading, tốc độ, vĩ độ, menu và lỗi hệ thống.
• Electronics Control Unit xuất dữ liệu heading dạng serial và step data.
• Có đầu ra analog rate-of-turn.
• Hỗ trợ tối đa 8 step repeater 24 VDC.
• Có thể cấu hình dual gyrocompass primary/secondary.
• Hỗ trợ xuất heading theo NMEA 0183 qua RS-422/RS-232.
• Thời gian ổn định tham khảo dưới 5 giờ khi không hỗ trợ.

Cấu hình hệ thống chính

Một hệ thống MK37 VT Gyrocompass thường gồm các thành phần chính sau:

Theo mô tả kỹ thuật, MK37 VT có Display Assembly làm giao diện người vận hành, Electronics Control Unit chứa vi xử lý và mạch điều khiển, đồng thời ECU cung cấp heading output, step output và analog ROT output.

Ứng dụng của Sperry Marine MK37 VT trên tàu biển

Sperry Marine MK37 VT Gyrocompass được sử dụng làm nguồn heading chính hoặc nguồn heading dự phòng cho nhiều hệ thống hàng hải, bao gồm:

• Radar hàng hải.
• Radar ARPA.
• ECDIS/ECS.
• Autopilot.
• AIS.
• VDR/S-VDR.
• Heading repeater.
• Rate-of-turn indicator.
• Hệ thống buồng lái tích hợp.
• Hệ thống dual gyro yêu cầu primary/secondary output.

Với khả năng xuất dữ liệu heading ở cả serial và step format, MK37 VT phù hợp cho tàu đang sử dụng thiết bị hàng hải thế hệ cũ lẫn hệ thống cần dữ liệu NMEA 0183.

Vì sao nên chọn Sperry Marine MK37 VT Gyrocompass?

Sperry Marine MK37 VT là lựa chọn phù hợp cho các tàu cần hệ thống gyrocompass điện cơ có độ tin cậy cao, dễ tích hợp và hỗ trợ nhiều dạng đầu ra heading. Thiết bị có thiết kế 3 khối nhỏ gọn, Display/Control Panel thân thiện, khả năng xuất heading đồng thời ở nhiều định dạng và hỗ trợ cấu hình dual system để tăng độ dự phòng.

Đối với chủ tàu, công ty quản lý tàu và đơn vị service điện tử hàng hải, MK37 VT phù hợp cho nhu cầu thay thế, bảo trì hoặc duy trì hệ thống gyrocompass Sperry Marine đang vận hành trên tàu, đặc biệt khi hệ thống hiện tại cần tương thích với repeater step 24 VDC, dữ liệu NMEA 0183 hoặc đầu ra rate-of-turn analog.

Lưu ý khi đặt mua Sperry Marine MK37 VT

Trước khi đặt mua hoặc thay thế MK37 VT Gyrocompass, nên kiểm tra rõ cấu hình thực tế:

• Thiết bị là trọn bộ hệ thống hay chỉ gồm Master Compass, Display Assembly hoặc Electronics Control Unit.
• Có đi kèm gyrosphere, repeater, cáp, alarm contact wiring và tài liệu kỹ thuật không.
• Hệ thống đang cần single gyro hay dual gyro primary/secondary.
• Thiết bị nhận heading cần RS-422, RS-232, step data 24 VDC hay rate-of-turn analog.
• Speed log có xuất dữ liệu NMEA VHW/VBW hoặc xung 200 pulses/NM không.
• GPS có dùng cho latitude correction tự động không.
• Nguồn tàu có phù hợp 115/230 VAC và 24 VDC mains/emergency không.
• Tình trạng thiết bị nếu là hàng tồn kho, hàng thay thế hoặc hàng đã qua sử dụng.
• Sau khi thay thế cần thực hiện cân chỉnh, kiểm tra heading output, alarm, repeater và dữ liệu cấp cho radar/ECDIS/autopilot.

FAQ – Câu hỏi thường gặp

Sperry Marine MK37 VT là thiết bị gì?

Sperry Marine MK37 VT là hệ thống la bàn con quay kỹ thuật số hàng hải, dùng để cung cấp dữ liệu heading chính xác cho radar, ECDIS, autopilot, VDR, repeater và các thiết bị điều hướng khác trên tàu.

MK37 VT sử dụng công nghệ con quay nào?

Thiết bị sử dụng la bàn con quay điện cơ với 3 gimbal chính xác. Gyrosphere chứa rotor con quay được ngâm trong silicone fluid và thiết kế để có trạng thái trung tính lực nổi.

MK37 VT có tự động bù tốc độ và vĩ độ không?

Có. Hệ thống có phần mềm bù sai số do tốc độ tàu và vĩ độ địa phương; speed correction có thể thực hiện thủ công hoặc tự động với speed log input, còn latitude correction có thể thủ công hoặc tự động với GPS input.

MK37 VT xuất heading theo chuẩn nào?

Thiết bị có thể xuất heading qua 1 cổng RS-422 và 2 cổng RS-232, dữ liệu theo định dạng NMEA 0183. Ngoài ra còn có 8 step data outputs 24 VDC, 6 steps/degree.

MK37 VT có đầu ra rate-of-turn không?

Có. Electronics Control Unit cung cấp đầu ra analog rate-of-turn, với thông số tham khảo -50 mV/degree/minute và dải ±4.5 V tương ứng ±90°/minute.

MK37 VT có dùng được trong hệ thống dual gyro không?

Có. MK37 VT hỗ trợ cấu hình dual compass, trong đó hai hệ thống gyrocompass được thiết lập primary/secondary và hệ thống active sẽ điều khiển output bus cấp dữ liệu ra thiết bị bên ngoài.
