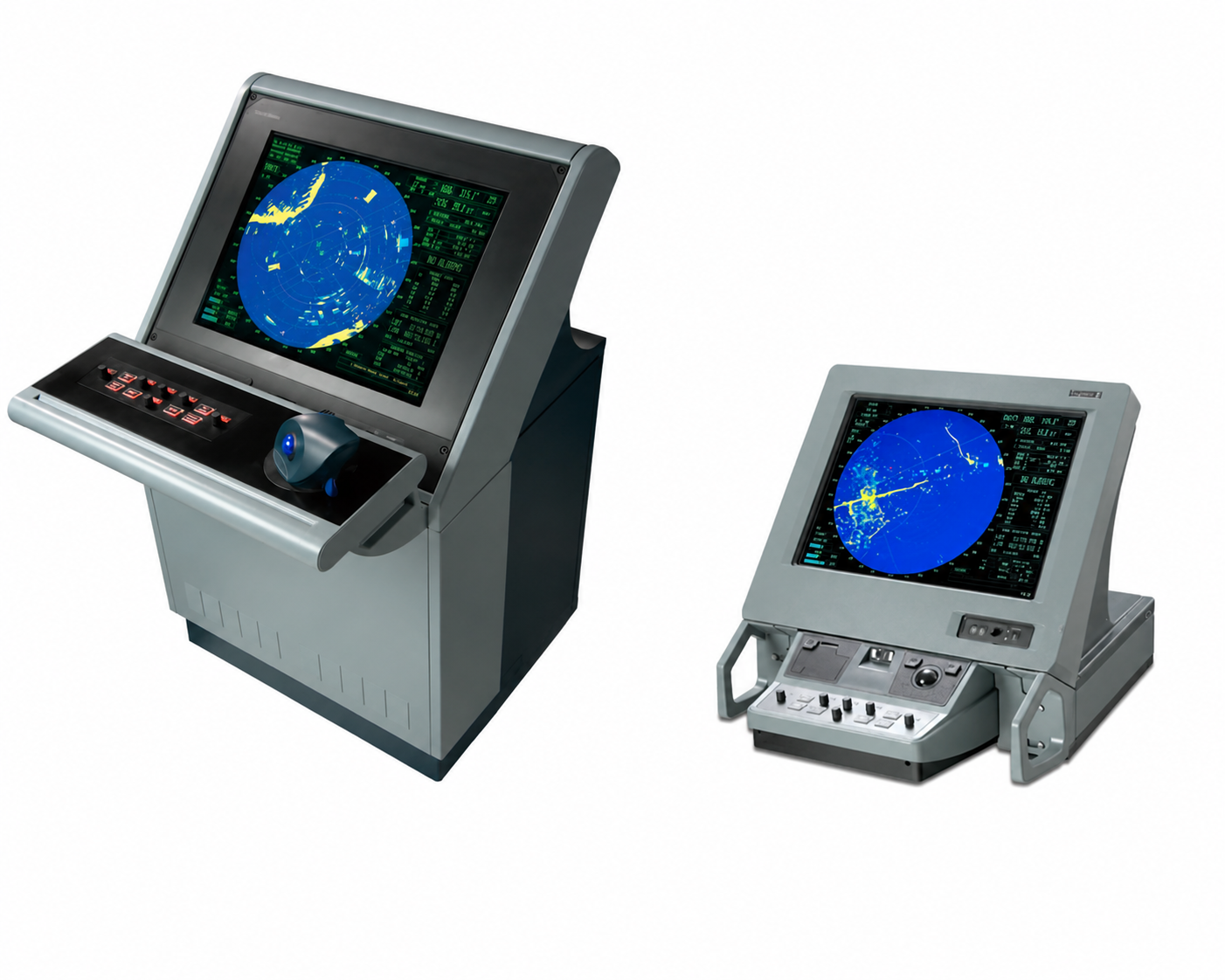

Sperry Marine BridgeMaster E Radar là hệ thống radar hàng hải dùng cho dẫn đường, giám sát mục tiêu bề mặt và hỗ trợ tránh va trên tàu biển. Sản phẩm được phát triển trên nền tảng kinh nghiệm lâu năm của Decca/Sperry Marine, phù hợp cho tàu thương mại, tàu cao tốc, tàu quân sự, lực lượng coast guard và các ứng dụng giám sát giao thông hàng hải như VTMS/VTS.

Dòng BridgeMaster E có nhiều cấu hình khác nhau, bao gồm EPA, ATA và ARPA, giúp người dùng lựa chọn theo kích thước tàu, yêu cầu đăng kiểm, số lượng mục tiêu cần theo dõi và mức độ tích hợp với hệ thống buồng lái.

Radar ATA/ARPA cho điều hướng và tránh va

BridgeMaster E có các phiên bản ATA và ARPA phục vụ theo dõi mục tiêu tự động. Theo tài liệu kỹ thuật, phiên bản ARPA có thể theo dõi 60 mục tiêu, còn ATA có thể theo dõi 40 mục tiêu, với mục tiêu có tốc độ tương đối lên đến 150 knots. Dữ liệu mục tiêu theo dõi có thể xuất sang hệ thống khác trên tàu như ECS/ECDIS.

Khả năng theo dõi mục tiêu giúp sĩ quan hàng hải đánh giá tình huống giao thông, CPA/TCPA, hướng di chuyển và nguy cơ va chạm, đặc biệt khi tàu hoạt động trong khu vực đông phương tiện, gần bờ, luồng hẹp hoặc vùng cảng.

Hỗ trợ X-band và S-band

BridgeMaster E sử dụng transceiver X-band và S-band, cho phép lựa chọn cấu hình phù hợp với nhiệm vụ khai thác. X-band thường được dùng để cho hình ảnh độ phân giải cao, hữu ích khi quan sát mục tiêu nhỏ hoặc vùng gần bờ; S-band phù hợp hơn trong điều kiện thời tiết xấu, mưa lớn hoặc nhiễu biển.

Một số cấu hình dual-channel còn có thể kết hợp dữ liệu từ hai transceiver riêng biệt để giảm ảnh hưởng của vùng khuất do cấu trúc thượng tầng tàu và cung cấp tầm nhìn xung quanh 360 độ tốt hơn.

Tùy chọn Vision clutter suppression

Tùy chọn Vision clutter suppression system được cung cấp cho BridgeMaster E nhằm nâng cao chất lượng hình ảnh radar trong điều kiện thời tiết phức tạp hoặc khi tàu hoạt động gần đất liền. Hệ thống này giúp tối ưu hóa nhiễu và gain, hỗ trợ người vận hành quan sát mục tiêu rõ hơn trong điều kiện nhiễu mưa, nhiễu biển hoặc nền bờ phức tạp.

Đây là tính năng hữu ích đối với tàu chạy tuyến ven bờ, tàu quân sự, coast guard, tàu cao tốc và các hệ thống cần quan sát mục tiêu nhỏ trong môi trường khó.

Màn hình TFT/LCD 15, 19 hoặc 23 inch

Dòng BridgeMaster E có thể sử dụng màn hình TFT/LCD 15, 19 hoặc 23 inch tùy cấu hình. Một cấu hình phổ biến là màn hình LCD phẳng 23.1 inch, đường kính vòng video radar 340 mm, độ phân giải 1280 x 972 interlaced, độ tương phản điển hình 600:1 và độ sáng điển hình 250 cd/m².

Màn hình phẳng giúp tiết kiệm không gian buồng lái, hiển thị rõ echo radar, mục tiêu tracking, bản đồ radar, guard zone, index line và dữ liệu điều hướng liên quan.

AIS display và giao tiếp VDR tiêu chuẩn

Tài liệu BridgeMaster E ATA/ARPA ghi nhận hệ thống có AIS display capability và VDR interface được trang bị tiêu chuẩn. Điều này giúp radar hiển thị thêm dữ liệu mục tiêu AIS và xuất dữ liệu cần thiết cho hệ thống ghi dữ liệu hành trình, hỗ trợ tốt hơn cho buồng lái tích hợp và yêu cầu ghi dữ liệu vận hành trên tàu.

Khi kết hợp dữ liệu radar và AIS, sĩ quan hàng hải có thể nhận biết tình huống tốt hơn, đặc biệt khi cần so sánh mục tiêu radar thực tế với dữ liệu AIS do tàu khác phát ra.

Radar maps đa lớp và dữ liệu điều hướng

BridgeMaster E hỗ trợ radar maps dạng đa lớp, cho phép người vận hành chọn các lớp thông tin hiển thị trên màn hình radar. Màu sắc và ký hiệu bản đồ tuân theo yêu cầu IEC cho radar maps, đồng thời dữ liệu bản đồ có thể tự động căn chỉnh bằng dữ liệu điều hướng đầu vào.

Radar cũng có thể nhận dữ liệu trực tiếp từ cảm biến điều hướng hoặc ECS, hiển thị vị trí tàu, tọa độ con trỏ, kế hoạch hành trình, waypoint trước/sau, thời gian và khoảng cách đến waypoint, cũng như thông tin lệch tuyến.

Interswitching lên đến 6 display và 6 transceiver

BridgeMaster E hỗ trợ hệ thống interswitching linh hoạt. Tài liệu kỹ thuật nêu khả năng chuyển mạch lên đến 6 display với 6 transceiver, cho phép người vận hành chọn nguồn radar hiển thị trên từng màn hình. Hệ thống có thể xử lý kết hợp transceiver X-band và S-band với các display ARPA/ATA khác nhau.

Tính năng này rất quan trọng với tàu lớn, tàu quân sự, tàu có nhiều vị trí điều khiển hoặc các hệ thống buồng lái cần cấu hình radar dự phòng và phân phối hình ảnh linh hoạt.

Dual Channel giúp giảm vùng mù radar

Trong cấu hình Dual Channel, BridgeMaster E có thể kết hợp đầu vào từ hai transceiver radar khác nhau. Cách này giúp giảm ảnh hưởng của blind arcs / blind sectors do cấu trúc thượng tầng, cột buồm hoặc thiết bị trên tàu che khuất, từ đó cải thiện khả năng quan sát 360 độ xung quanh tàu.

Đối với tàu quân sự, tàu offshore, tàu công trình hoặc tàu có kiến trúc thượng tầng phức tạp, đây là tính năng đáng chú ý khi cần giảm vùng khuất radar.

Lắp đặt và bảo trì thuận tiện

BridgeMaster E được thiết kế chú trọng đến khả năng lắp đặt và commissioning nhanh. Trong một số cấu hình EPA(L), dữ liệu serial được dùng để giao tiếp giữa transceiver và display, giúp giảm lượng cáp cần thiết. Performance monitor tùy chọn có thể tích hợp trong turning unit, giảm nhu cầu lắp thêm bộ kit riêng.

Hệ thống cũng hỗ trợ full remote radar control và built-in test, giúp quá trình vận hành, kiểm tra và bảo trì thuận tiện hơn.

Tính năng nổi bật của Sperry Marine BridgeMaster E Radar

• Radar hàng hải tìm kiếm bề mặt cho tàu thương mại và tàu quân sự.
• Có các dòng EPA, ATA và ARPA tùy cấu hình.
• Phiên bản ARPA theo dõi 60 mục tiêu, ATA theo dõi 40 mục tiêu.
• Theo dõi mục tiêu có tốc độ tương đối đến 150 knots.
• Hỗ trợ transceiver X-band và S-band.
• Màn hình TFT/LCD 15, 19 hoặc 23 inch tùy cấu hình.
• Tùy chọn Vision clutter suppression để cải thiện ảnh radar trong điều kiện nhiễu.
• Hỗ trợ AIS display capability.
• Có VDR interface tiêu chuẩn trong dòng ATA/ARPA.
• Hỗ trợ radar maps đa lớp.
• Nhận dữ liệu điều hướng từ cảm biến hoặc ECS.
• Hỗ trợ hiển thị voyage plan, waypoint và off-track information.
• Hỗ trợ interswitching lên đến 6 display và 6 transceiver.
• Cấu hình dual-channel giúp giảm vùng mù radar.
• Có tùy chọn performance monitor.
• Hỗ trợ full remote radar control và built-in test.
• Tương thích iTracker và anten parabolic theo thông tin sản phẩm.

Cấu hình hệ thống và phụ kiện liên quan

Một hệ thống BridgeMaster E Radar có thể bao gồm:

Khi đăng bán, nên ghi rõ sản phẩm là trọn bộ radar, màn hình, processor, scanner, transceiver, anten, control panel hay module/phụ tùng thay thế, vì BridgeMaster E có nhiều cấu hình khác nhau.

Ứng dụng của Sperry Marine BridgeMaster E

BridgeMaster E Radar phù hợp cho:

• Tàu thương mại.
• Tàu hàng, tàu container, tàu khách.
• Tàu cao tốc.
• Tàu quân sự, coast guard, patrol vessel.
• Hệ thống VTMS/VTS hoặc radar giám sát bờ.
• Tàu cần radar X-band/S-band.
• Tàu cần radar ATA/ARPA để theo dõi mục tiêu và tránh va.
• Hệ thống cần interswitching nhiều radar.
• Tàu cần hiển thị AIS và xuất dữ liệu VDR.
• Dự án retrofit hoặc thay thế radar BridgeMaster/Decca đời cũ.

Vì sao nên chọn BridgeMaster E Radar?

Sperry Marine BridgeMaster E là dòng radar hàng hải có lịch sử lắp đặt rộng, độ tin cậy cao và cấu hình linh hoạt. Hệ thống hỗ trợ nhiều lựa chọn từ EPA đến ATA/ARPA, X-band/S-band, interswitching, dual-channel, radar maps, AIS display và VDR interface, giúp phù hợp với cả tàu thương mại, tàu quân sự và hệ thống giám sát bờ.

Đối với tàu cần duy trì hoặc thay thế hệ thống radar Sperry/Decca cũ, BridgeMaster E là lựa chọn đáng chú ý vì có nhiều module, phụ tùng và cấu hình đã được sử dụng rộng rãi trên toàn cầu. Khi mua hàng, cần đối chiếu đúng model, màn hình, scanner, transceiver, công suất, băng tần và chứng chỉ đi kèm.

Lưu ý khi đặt mua Sperry Marine BridgeMaster E Radar

Trước khi đặt mua hoặc thay thế BridgeMaster E, nên kiểm tra rõ:

• Hệ thống là EPA, ATA hay ARPA.
• Model màn hình là 180, 250 hay 340.
• Màn hình là 15, 19 hay 23 inch.
• Băng tần radar là X-band hay S-band.
• Công suất transceiver là 10 kW, 25 kW hay cấu hình khác.
• Anten là 4 ft, 6 ft hay 8 ft.
• Bộ hàng có gồm scanner, transceiver, processor, display và control panel không.
• Có tùy chọn Vision clutter suppression không.
• Có performance monitor không.
• Có interswitching hoặc dual-channel không.
• Có cần kết nối AIS, VDR, ECS/ECDIS, navigation sensor hoặc iTracker không.
• Thiết bị là hàng mới, hàng tồn kho, hàng đã qua sử dụng hay refurbished.
• Sau khi lắp cần kiểm tra alignment, tuning, clutter suppression, target tracking, guard zones, map alignment, VDR output và radar performance monitor.

FAQ – Câu hỏi thường gặp

Sperry Marine BridgeMaster E là thiết bị gì?

Sperry Marine BridgeMaster E là hệ thống radar hàng hải / surface search radar dùng cho dẫn đường, quan sát mục tiêu bề mặt, tránh va và giám sát giao thông hàng hải trên tàu thương mại, tàu quân sự hoặc VTMS/VTS.

BridgeMaster E có những dòng nào?

BridgeMaster E có nhiều dòng/cấu hình như EPA, ATA và ARPA. Dòng ATA/ARPA phục vụ tracking mục tiêu tự động, còn EPA dùng cho plotting cơ bản tùy cấu hình.

BridgeMaster E ARPA theo dõi được bao nhiêu mục tiêu?

Phiên bản ARPA có thể theo dõi 60 mục tiêu, còn ATA theo dõi 40 mục tiêu, với tốc độ tương đối mục tiêu lên đến 150 knots.

BridgeMaster E dùng X-band hay S-band?

BridgeMaster E có thể sử dụng transceiver X-band và S-band tùy cấu hình hệ thống.

BridgeMaster E có hỗ trợ AIS và VDR không?

Có. Tài liệu BridgeMaster E ATA/ARPA ghi AIS display capability và VDR interface được trang bị tiêu chuẩn.

Vision clutter suppression là gì?

Vision là tùy chọn chống nhiễu/clutter suppression của BridgeMaster E, giúp cải thiện hình ảnh radar trong điều kiện thời tiết xấu, nhiễu mưa/biển hoặc khi hoạt động gần bờ.

BridgeMaster E có thể dùng cho VTMS không?

Có. Thông tin sản phẩm mô tả BridgeMaster E là radar tìm kiếm bề mặt cho tàu thương mại/quân sự và cũng có thể dùng như radar VTMS.
