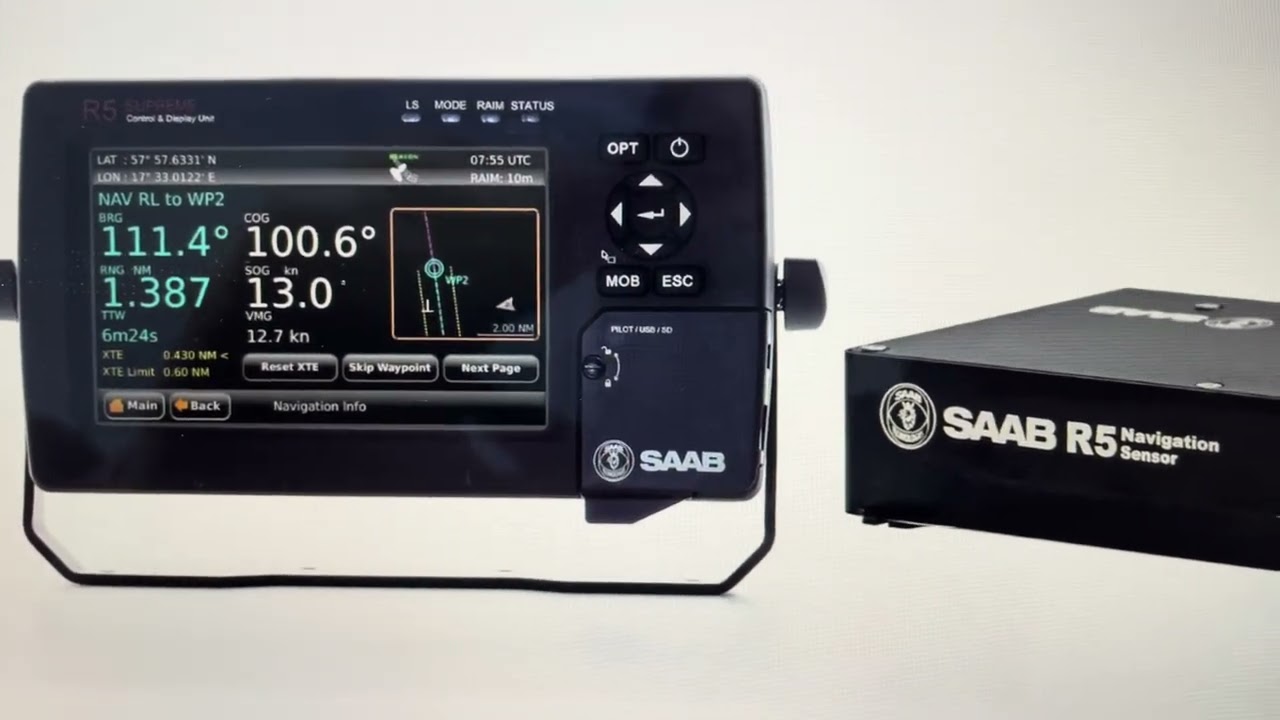

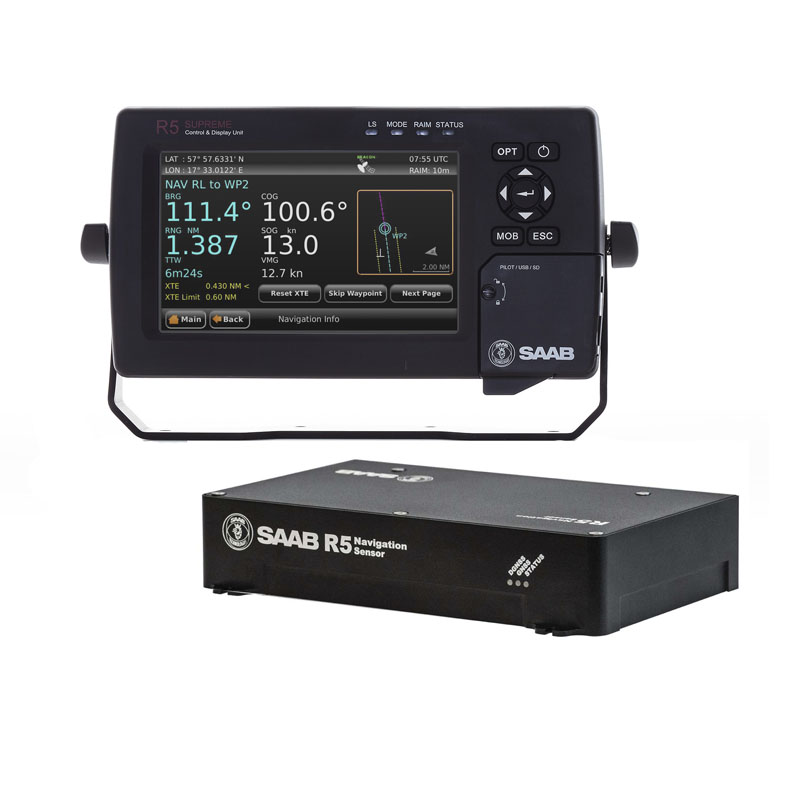

Saab R5 Supreme NAV MkII là hệ thống định vị hàng hải thế hệ R5 của Saab, được thiết kế để cung cấp dữ liệu vị trí, thời gian, tốc độ, hướng di chuyển và dữ liệu điều hướng tin cậy cho tàu biển. Hệ thống sử dụng R5 Navigation Sensor kết hợp với R5 Control and Display Unit – CDU, mang lại giao diện vận hành trực quan, màn hình cảm ứng màu lớn và khả năng tích hợp linh hoạt với các hệ thống hàng hải khác.

Thiết bị phù hợp cho tàu thương mại, tàu hàng, tàu khách, tàu offshore, tàu công vụ, tàu quân sự và các hệ thống buồng lái cần thiết bị định vị GNSS/DGNSS có độ tin cậy cao, dễ cấu hình và sẵn sàng mở rộng.

Màn hình cảm ứng màu 7 inch, giao diện trực quan

R5 Control and Display Unit – CDU được trang bị màn hình cảm ứng màu độ tương phản cao 7 inch, hỗ trợ điều khiển bằng cảm ứng hoặc bàn phím. Giao diện đồ họa trực quan giúp người vận hành dễ theo dõi dữ liệu vị trí, tuyến đường, trạng thái cảm biến và các cảnh báo liên quan.

R5 CDU cũng hỗ trợ Route Navigation, ghi nhật ký tuyến đường vào thẻ nhớ SD, vận hành kết hợp Navigation & AIS MKD, cấu hình Slave/Redundant, cổng AIS Pilot tích hợp và cổng USB service port cho bảo trì kỹ thuật.

R5 Navigation Sensor hỗ trợ GPS, GLONASS, BeiDou và Galileo

Phiên bản tiêu chuẩn của R5 Navigation Sensor hỗ trợ định vị bằng GPS kết hợp với GLONASS, BeiDou và Galileo, giúp cải thiện khả năng thu vệ tinh và độ ổn định vị trí trong nhiều vùng hoạt động khác nhau.

Thiết bị có khả năng tự giám sát, hỗ trợ Receiver Autonomous Integrity Monitoring – RAIM để cảnh báo khi độ chính xác vị trí thấp hơn giới hạn người dùng cài đặt. Đây là tính năng quan trọng đối với hệ thống định vị hàng hải, đặc biệt khi dữ liệu vị trí được cấp cho ECDIS, AIS, radar, VDR hoặc các hệ thống điều hướng khác.

8 cổng output, 5 cổng input và dual Ethernet

R5 Navigation Sensor có 8 output ports và 5 input ports, có thể cấu hình cho dữ liệu serial hoặc digital I/O theo nhu cầu lắp đặt. Product sheet cũng nêu mỗi output terminal có thể cấu hình theo IEC 61162-1/2 hoặc dạng digital pulse như speed log pulse/event marker; input terminal có thể cấu hình theo IEC 61162-1/2 hoặc digital switch như ALR Ack/MOB Button.

Ngoài ra, hệ thống có dual 1 Gbps network ports, 1PPS timing output, web server tích hợp để cấu hình khi vận hành dạng black-box và junction box tích hợp, giúp giảm phức tạp khi lắp đặt trên tàu.

Tích hợp IALA Beacon Receiver và anten DGNSS

R5 Navigation Sensor có tùy chọn Integrated IALA Beacon Receiver, hỗ trợ thu tín hiệu hiệu chỉnh DGNSS từ beacon khi cấu hình phù hợp. Hệ thống tương thích với các anten MGA-3, MGL-5 hoặc A43 DGNSS antenna tùy cấu hình tiêu chuẩn hoặc PRO.

Với các tàu cần dữ liệu định vị chính xác hơn GPS độc lập, tùy chọn DGNSS/IALA Beacon giúp tăng độ tin cậy cho các ứng dụng điều hướng chuyên nghiệp.

Có thể nâng cấp lên R5 NAV PRO

Một lợi thế lớn của R5 Supreme NAV MkII là các cảm biến R5 Navigation Sensor được chuẩn bị phần cứng để nâng cấp lên phiên bản PRO. Phiên bản R5 PRO Navigation Sensor bổ sung khả năng hoạt động multi-system, multi-frequency L1/L2/L5, tùy chọn Athena RTK với độ chính xác cấp centimet và tùy chọn Atlas H10 L-Band subscription với độ chính xác dưới 10 cm trong điều kiện phù hợp.

Với khả năng nâng cấp này, R5 Supreme NAV MkII phù hợp cho cả nhu cầu định vị hàng hải tiêu chuẩn và các ứng dụng yêu cầu độ chính xác cao hơn như khảo sát, offshore, tàu công trình hoặc vận hành đặc biệt.

Cấu hình dự phòng và vận hành slave/redundant

R5 Supreme NAV MkII hỗ trợ các cấu hình Slave/Redundant, giúp tăng tính sẵn sàng của hệ thống định vị trên tàu. Trong cấu hình dự phòng, hệ thống có thể giảm nguy cơ mất dữ liệu vị trí khi một thành phần gặp lỗi, đồng thời hỗ trợ các yêu cầu vận hành an toàn trên buồng lái.

Các ghi chú phát hành phần mềm của Saab cũng đề cập đến Redundant/Slave System và các bản cập nhật liên quan đến đồng bộ, cho thấy đây là chức năng được hỗ trợ trong hệ sinh thái R5 Supreme.

Hỗ trợ Bridge Alert Management và IEC 61162-450

Theo release notes chính thức của Saab, phần mềm R5 NAV GNSS/DGNSS Sensor đã có cập nhật liên quan đến Bridge Alert Management – BAM theo IEC 62923-1, đồng thời hỗ trợ IEC 61162-450 Ed. 2.0 trong các bản phần mềm R5 NAV.

Điều này giúp R5 Supreme NAV MkII phù hợp hơn với các hệ thống buồng lái hiện đại, nơi dữ liệu định vị, cảnh báo và kết nối mạng cần được quản lý theo chuẩn hàng hải mới.

Tính năng nổi bật của Saab R5 Supreme NAV MkII

• Hệ thống định vị hàng hải GNSS/DGNSS chuyên nghiệp.
• Sử dụng R5 Control and Display Unit – CDU và R5 Navigation Sensor.
• Màn hình cảm ứng màu độ tương phản cao 7 inch.
• Điều khiển bằng cảm ứng hoặc bàn phím.
• Hỗ trợ Route Navigation.
• Ghi nhật ký tuyến đường vào SD memory card.
• Hỗ trợ vận hành kết hợp Navigation & AIS MKD.
• Tích hợp AIS Pilot port.
• Có USB service port.
• Hỗ trợ GPS, GLONASS, BeiDou và Galileo.
• Có RAIM để giám sát độ tin cậy vị trí.
• 8 output ports và 5 input ports cấu hình linh hoạt.
• Dual 1 Gbps network ports.
• Có 1PPS timing output.
• Web server tích hợp cho cấu hình black-box.
• Junction box tích hợp.
• Tùy chọn IALA Beacon Receiver.
• Có thể nâng cấp lên R5 NAV PRO.
• Phiên bản PRO hỗ trợ L1/L2/L5, Athena RTK và Atlas H10.
• Tương thích anten MGA-3, MGL-5 hoặc A43.
• Hỗ trợ cấu hình Slave/Redundant.
• Phù hợp tàu thương mại, tàu công vụ, tàu offshore và hệ thống buồng lái tích hợp.

So sánh R5 Navigation Sensor Standard và PRO

Cấu hình hệ thống và thiết bị liên quan

Một hệ thống Saab R5 Supreme NAV MkII có thể bao gồm:

Ứng dụng của Saab R5 Supreme NAV MkII

Saab R5 Supreme NAV MkII phù hợp cho:

• Tàu thương mại.
• Tàu hàng, tàu container, tàu tanker.
• Tàu khách.
• Tàu dịch vụ offshore.
• Tàu công trình.
• Tàu công vụ, Coast Guard, Navy.
• Hệ thống buồng lái tích hợp.
• Tàu cần GNSS/DGNSS type-approved.
• Tàu cần cấp dữ liệu vị trí cho AIS, ECDIS, radar, VDR, autopilot.
• Hệ thống cần cấu hình dự phòng/slave.
• Ứng dụng cần 1PPS timing output.
• Hệ thống cần nâng cấp độ chính xác cao với R5 NAV PRO.

Vì sao nên chọn Saab R5 Supreme NAV MkII?

Saab R5 Supreme NAV MkII là lựa chọn phù hợp cho các tàu cần một hệ thống định vị hiện đại, dễ vận hành và dễ tích hợp. Màn hình cảm ứng 7 inch giúp thao tác trực quan, trong khi R5 Navigation Sensor cung cấp nhiều cổng serial/digital I/O, dual Ethernet, 1PPS, web server và tùy chọn IALA Beacon để đáp ứng nhiều cấu hình tàu khác nhau.

Với khả năng nâng cấp lên R5 NAV PRO, hệ thống còn phù hợp cho các tàu cần định vị chính xác cao hơn trong tương lai, bao gồm các ứng dụng offshore, khảo sát, tàu công trình hoặc các hệ thống điều hướng yêu cầu dữ liệu GNSS ổn định và linh hoạt.

Lưu ý khi đặt mua Saab R5 Supreme NAV MkII

Trước khi đặt mua hoặc thay thế Saab R5 Supreme NAV MkII, nên kiểm tra rõ:

• Bộ hàng là trọn bộ R5 Supreme NAV MkII hay chỉ gồm R5 CDU/R5 Navigation Sensor.
• Sensor là bản GNSS, DGNSS, hay đã nâng cấp PRO.
• Có cần hỗ trợ GPS, GLONASS, BeiDou, Galileo đầy đủ không.
• Có cần IALA Beacon Receiver không.
• Có cần Athena RTK hoặc Atlas H10 L-Band không.
• Anten đi kèm là MGA-3, MGL-5 hay A43.
• Có cần multi-frequency L1/L2/L5 không.
• Hệ thống cần bao nhiêu cổng IEC 61162-1/2 và digital I/O.
• Có cần kết nối IEC 61162-450 / LWE không.
• Có cần 1PPS timing output không.
• Có cần cấu hình Slave/Redundant không.
• Phiên bản phần mềm R5 CDU và R5 NAV Sensor có tương thích không.
• Với hệ thống hiện có, nên kiểm tra release notes/capability vì Saab có các bản cập nhật liên quan đến R5 NAV sensor, BAM, IEC 61162-450 và R5 NAV PRO.
• Thiết bị là hàng mới, hàng tồn kho, đã qua sử dụng hay refurbished.
• Sau khi lắp đặt cần commissioning, kiểm tra antenna position, GNSS fix, RAIM, DGNSS correction, NMEA/LWE output, 1PPS và dữ liệu cấp cho ECDIS/AIS/VDR.

FAQ – Câu hỏi thường gặp

Saab R5 Supreme NAV MkII là thiết bị gì?

Saab R5 Supreme NAV MkII là hệ thống định vị hàng hải GNSS/DGNSS sử dụng R5 CDU và R5 Navigation Sensor, cung cấp dữ liệu vị trí, thời gian và điều hướng cho các hệ thống trên tàu.

R5 Navigation Sensor hỗ trợ những hệ vệ tinh nào?

Bản tiêu chuẩn hỗ trợ GPS kết hợp GLONASS, BeiDou và Galileo.

R5 Supreme NAV MkII có RAIM không?

Có. Hệ thống R5 có chức năng RAIM, cảnh báo khi độ chính xác vị trí thấp hơn giới hạn do người dùng cài đặt.

R5 CDU có màn hình bao nhiêu inch?

R5 CDU có màn hình cảm ứng màu độ tương phản cao 7 inch, hỗ trợ điều khiển bằng cảm ứng hoặc keypad.

R5 Navigation Sensor có bao nhiêu cổng I/O?

R5 Navigation Sensor có 8 output ports và 5 input ports, có thể cấu hình cho serial data hoặc digital I/O tùy nhu cầu.

R5 NAV PRO khác gì bản Standard?

R5 NAV PRO có toàn bộ tính năng bản Standard và bổ sung multi-system, multi-frequency L1/L2/L5, tùy chọn Athena RTK độ chính xác cấp centimet và Atlas H10 L-Band dưới 10 cm trong điều kiện phù hợp.

Hệ thống có kết nối mạng không?

Có. R5 Navigation Sensor có dual 1 Gbps network ports, trong khi CDU có Ethernet 100 Mbit hỗ trợ LWE IEC 61162-450 type theo product sheet.

Saab R5 Supreme NAV MkII có dùng chung với AIS không?

Có. R5 CDU hỗ trợ vận hành kết hợp Navigation & AIS MKD, và hệ thống R5 navigation có thể dùng độc lập hoặc là phần bổ sung cho Saab R5 Supreme AIS.
