Raytheon Anschütz STD22 Gyrocompass – Hệ Thống La Bàn Con Quay Hàng Hải Standard 22

Raytheon Anschütz STD22 Gyrocompass là hệ thống la bàn con quay hàng hải – gyrocompass thuộc dòng Standard 22 của Anschütz, một trong những thương hiệu nổi tiếng trong lĩnh vực thiết bị dẫn đường và hệ thống buồng lái hàng hải. Sản phẩm được phát triển nhằm cung cấp dữ liệu hướng tàu chính xác, ổn định và liên tục cho các thiết bị hàng hải trên tàu.

Khác với la bàn từ truyền thống, gyrocompass không phụ thuộc trực tiếp vào từ trường Trái Đất, nhờ đó hạn chế ảnh hưởng bởi kết cấu thép của tàu, nhiễu từ hoặc các thiết bị điện tử xung quanh. Đây là thiết bị quan trọng trong hệ thống dẫn đường, thường được kết nối với radar, ECDIS, autopilot, AIS, VDR và các thiết bị điều hướng khác.

Theo tài liệu hệ thống, Standard 22 được thiết kế để đạt độ chính xác và độ tin cậy cao trong điều kiện vận hành hàng hải khắc nghiệt, đồng thời hỗ trợ nhiều cấu hình tích hợp linh hoạt tùy theo yêu cầu của từng tàu.

Độ chính xác cao, vận hành ổn định trong môi trường hàng hải

Điểm nổi bật của Anschütz Standard 22 Gyro Compass là khả năng cung cấp thông tin hướng tàu ổn định và chính xác trong thời gian dài. Hệ thống được thiết kế cho các môi trường vận hành yêu cầu độ tin cậy cao như tàu thương mại, tàu vận tải biển, tàu dịch vụ, tàu cao tốc và các hệ thống hàng hải chuyên nghiệp.

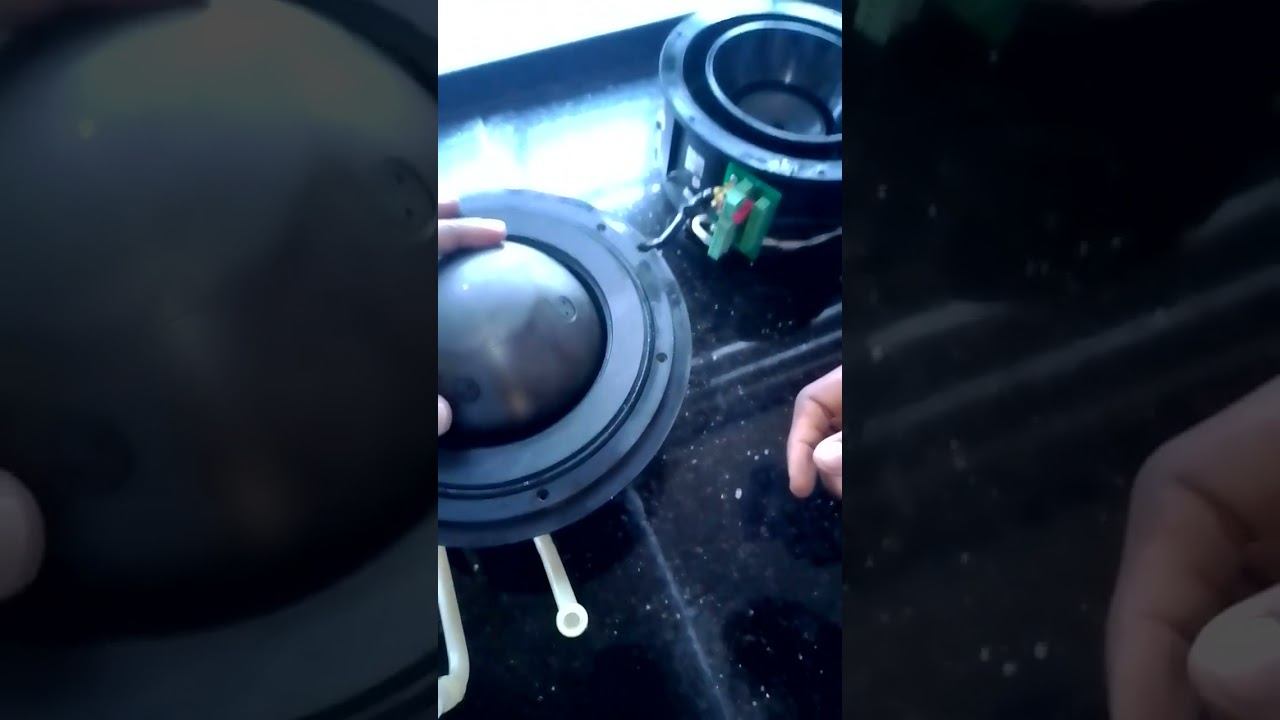

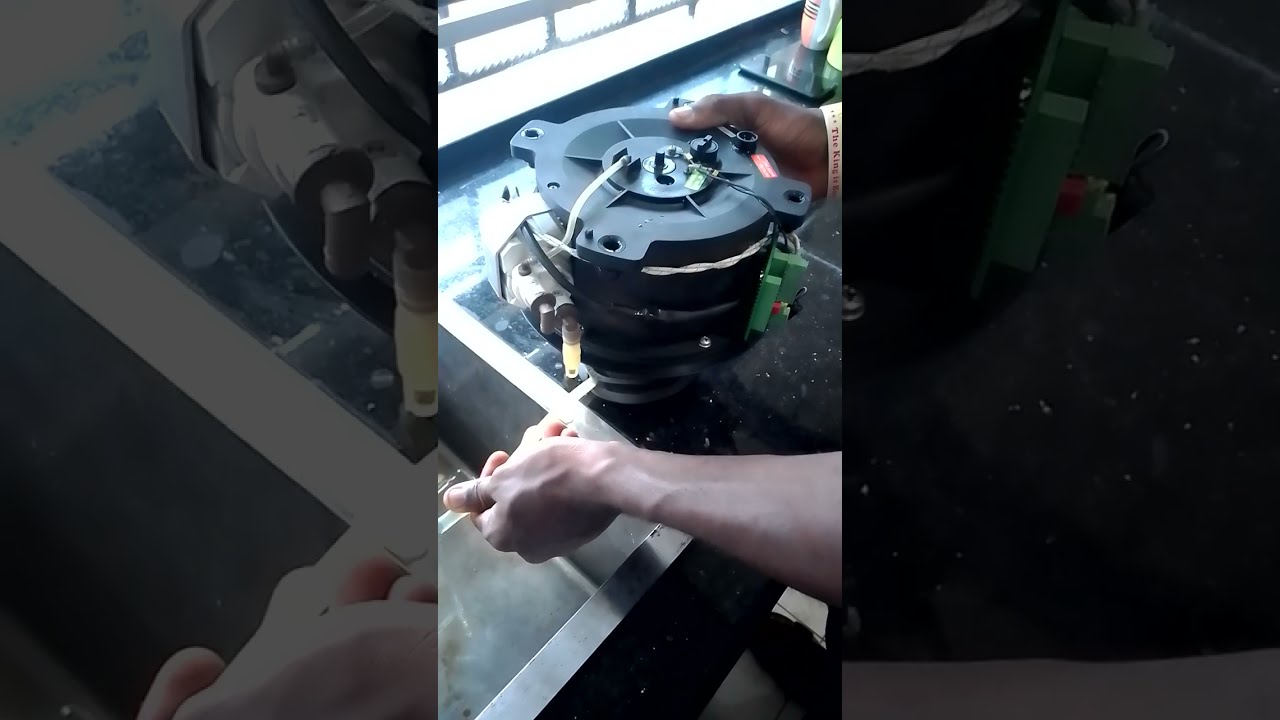

La bàn con quay Standard 22 sử dụng công nghệ truyền dữ liệu được cấp bằng sáng chế, thay thế cho cơ cấu vòng trượt truyền thống, giúp tăng độ an toàn vận hành và giảm hao mòn cơ khí. Điều này giúp hệ thống hoạt động bền bỉ hơn, đồng thời góp phần giảm chi phí bảo trì trong suốt vòng đời thiết bị.

Thiết kế mô-đun, dễ mở rộng theo yêu cầu từng tàu

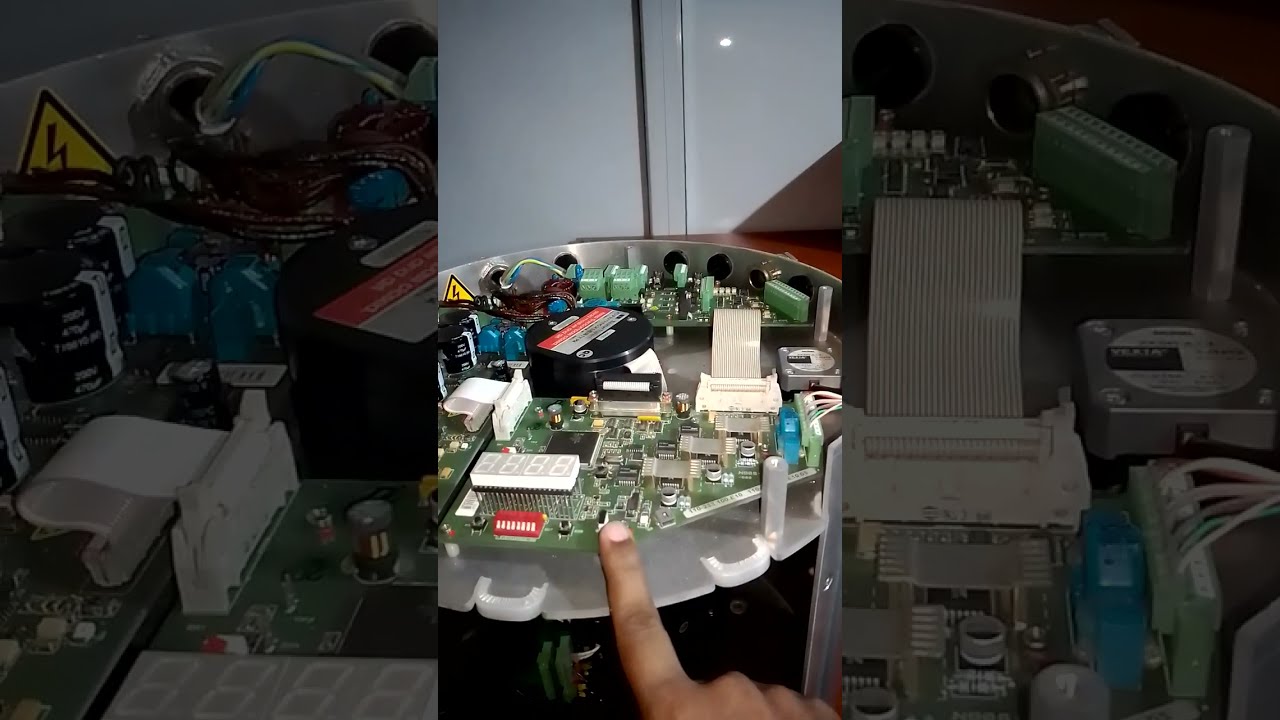

STD22 Gyrocompass được thiết kế theo kiến trúc mô-đun, cho phép cấu hình linh hoạt tùy theo nhu cầu sử dụng thực tế. Hệ thống cơ bản bao gồm:

• La bàn con quay STD22.
• Bộ điều khiển vận hành – Operator Unit.
• Bộ phân phối tín hiệu – Distribution Unit.

Theo tài liệu vận hành của Anschütz, cấu hình STD22 gồm gyrocompass, Operator Unit 130-613 và Distribution Unit 138-118; hệ thống cũng hỗ trợ các tùy chọn mở rộng như bộ chuyển đổi AC/DC và các đầu ra giao tiếp cho thiết bị hàng hải.

Nhờ cấu trúc này, Standard 22 có thể tích hợp vào nhiều hệ thống buồng lái khác nhau, từ cấu hình cơ bản đến hệ thống định hướng dự phòng hoàn chỉnh.

Tích hợp nhiều nguồn cảm biến hướng

Một ưu điểm quan trọng của Raytheon Anschütz Standard 22 là khả năng tích hợp nhiều loại cảm biến hướng và thiết bị liên quan. Hệ thống có thể kết nối với các nguồn dữ liệu như:

• La bàn con quay – Gyro Compass.
• La bàn từ truyền phát – TMC / Transmitting Magnetic Compass.
• GPS Compass.
• HRG – Hemispherical Resonator Gyro.
• FOG – Fiber Optic Gyro.
• Cảm biến tốc độ quay – Rate-of-Turn Gyro.

Khả năng tích hợp này giúp hệ thống quản lý hướng tàu hiệu quả hơn, đặc biệt trên các tàu cần dữ liệu heading ổn định cho nhiều thiết bị như radar ARPA, ECDIS, autopilot và hệ thống định vị trung tâm.

Hiệu chỉnh sai số tốc độ và vĩ độ

STD22 hỗ trợ chức năng hiệu chỉnh sai số do tốc độ và vĩ độ, bao gồm cả chế độ hiệu chỉnh thủ công và tự động. Đây là tính năng quan trọng đối với la bàn con quay, vì sai số heading có thể bị ảnh hưởng bởi vị trí địa lý và tốc độ di chuyển của tàu.

Tài liệu kỹ thuật của Standard 22 cho biết chức năng Speed Error Correction có thể hoạt động khi hệ thống được kết nối với GPS hoặc Pulse Log, giúp cung cấp dữ liệu cần thiết để hiệu chỉnh sai số hướng.

Chức năng Quick Settling giúp rút ngắn thời gian ổn định

Quick Settling là chức năng giúp la bàn con quay rút ngắn thời gian ổn định ban đầu sau khi khởi động. Tính năng này đặc biệt hữu ích trong các tình huống tàu cần đưa hệ thống dẫn đường vào trạng thái sẵn sàng nhanh hơn.

Theo brochure Standard 22, tùy chọn Quick Settling có thể giảm thời gian ổn định xuống khoảng 1 giờ, giúp tiết kiệm thời gian chuẩn bị vận hành trước khi tàu rời cảng hoặc sau khi hệ thống được cấp nguồn lại.

Hỗ trợ hệ thống dự phòng, đảm bảo không mất dữ liệu hướng

Với các tàu yêu cầu độ an toàn cao, Standard 22 có thể được cấu hình thành hệ thống la bàn con quay dự phòng. Cấu hình dự phòng có thể bao gồm hai gyrocompass, hai Distribution Unit, hai Operator Unit và một Change-over Unit.

Thiết kế này giúp duy trì dữ liệu heading cho các thiết bị kết nối ngay cả khi một thành phần đơn lẻ gặp sự cố. Theo tài liệu sản phẩm, hệ thống dự phòng được thiết kế để không một lỗi đơn lẻ nào làm mất thông tin hướng cung cấp cho thiết bị hàng hải liên quan.

Đầu ra ROT chính xác theo tiêu chuẩn IMO

STD22 có khả năng cung cấp tín hiệu Rate of Turn – ROT, tức tốc độ quay trở của tàu. Đây là dữ liệu quan trọng cho các hệ thống điều hướng, autopilot, radar và thiết bị giám sát hành trình.

Sản phẩm được giới thiệu là có đầu ra ROT độ chính xác cao theo yêu cầu IMO, đồng thời được phê duyệt sử dụng cho tàu tiêu chuẩn và tàu cao tốc. Một số nguồn kỹ thuật cũng ghi nhận Standard 22 được IMO approved cho standard craft, high-speed craft và chức năng rate-of-turn gyro.

Tính năng nổi bật của Raytheon Anschütz STD22 Gyrocompass

• Hệ thống la bàn con quay hàng hải Standard 22 chuyên dụng cho tàu biển.
• Cung cấp thông tin hướng tàu chính xác, ổn định và liên tục.
• Thiết kế mô-đun, dễ mở rộng theo yêu cầu hệ thống.
• Công nghệ truyền dữ liệu không dùng vòng trượt, giúp tăng độ tin cậy.
• Hỗ trợ hiệu chỉnh sai số tốc độ/vĩ độ thủ công và tự động.
• Có chức năng Quick Settling giúp rút ngắn thời gian ổn định.
• Hỗ trợ tích hợp la bàn từ, GPS Compass, HRG, FOG và rate-of-turn gyro.
• Cung cấp đầu ra Rate of Turn – ROT độ chính xác cao.
• Có thể cấu hình hệ thống dự phòng kép.
• Hỗ trợ tự động chuyển đổi nguồn heading trong hệ thống compass monitor/selector.
• Tích hợp linh hoạt với radar, ECDIS, autopilot, AIS, VDR và hệ thống buồng lái.
• Phù hợp cho tàu thương mại, tàu dịch vụ ngoài khơi, tàu cao tốc và tàu cần hệ thống định hướng tin cậy.

Thông số kỹ thuật tham khảo

Ứng dụng của STD22 Gyrocompass trên tàu biển

Raytheon Anschütz STD22 Gyrocompass được sử dụng làm nguồn heading chính trong hệ thống dẫn đường hàng hải. Dữ liệu hướng từ la bàn con quay có thể được phân phối đến nhiều thiết bị trên tàu, bao gồm:

• Radar hàng hải.
• Radar ARPA.
• Hệ thống ECDIS.
• Hệ thống lái tự động – Autopilot.
• AIS.
• VDR/S-VDR.
• Hệ thống quản lý buồng lái tích hợp.
• Bộ lặp la bàn – Compass Repeater.
• Thiết bị giám sát hướng và tốc độ quay trở.

Nhờ khả năng cung cấp heading ổn định và đáng tin cậy, STD22 giúp nâng cao an toàn hành hải, hỗ trợ điều khiển tàu chính xác và giảm rủi ro sai lệch dữ liệu trong quá trình vận hành.

Vì sao nên chọn Raytheon Anschütz Standard 22?

Standard 22 là một trong những dòng la bàn con quay nổi tiếng của Anschütz, được đánh giá cao nhờ độ chính xác, độ ổn định và chi phí vận hành hợp lý trong suốt vòng đời sản phẩm. Các tài liệu giới thiệu sản phẩm ghi nhận Standard 22 được sử dụng rộng rãi trên thị trường, với số lượng lắp đặt lớn nhờ hiệu suất và độ tin cậy đã được kiểm chứng.

Đối với các chủ tàu, đơn vị khai thác và nhà tích hợp hệ thống hàng hải, STD22 là lựa chọn phù hợp khi cần một hệ thống gyrocompass bền bỉ, dễ tích hợp và có khả năng mở rộng thành cấu hình dự phòng cho các yêu cầu vận hành chuyên nghiệp.

FAQ – Câu hỏi thường gặp

STD22 Gyrocompass là gì?

STD22 Gyrocompass là hệ thống la bàn con quay hàng hải thuộc dòng Anschütz Standard 22, dùng để cung cấp dữ liệu hướng tàu chính xác cho các thiết bị điều hướng trên tàu biển.

Raytheon Anschütz STD22 có dùng cho tàu biển chuyên nghiệp không?

Có. STD22 được thiết kế cho môi trường hàng hải chuyên nghiệp, phù hợp với tàu thương mại, tàu cao tốc, tàu dịch vụ và các hệ thống buồng lái tích hợp cần dữ liệu heading ổn định.

STD22 có hỗ trợ hiệu chỉnh sai số tốc độ/vĩ độ không?

Có. Hệ thống hỗ trợ hiệu chỉnh sai số tốc độ và vĩ độ, có thể thực hiện thủ công hoặc tự động tùy theo cấu hình và nguồn dữ liệu kết nối.

Quick Settling trên Standard 22 có tác dụng gì?

Quick Settling giúp rút ngắn thời gian ổn định ban đầu của la bàn con quay sau khi khởi động, giúp hệ thống sẵn sàng hoạt động nhanh hơn.

STD22 có thể kết nối với radar và ECDIS không?

Có. Dữ liệu heading từ STD22 có thể được truyền đến radar, ARPA, ECDIS, autopilot, AIS, VDR và các thiết bị hàng hải khác thông qua các giao diện phù hợp.

STD22 có hệ thống dự phòng không?

Có. Standard 22 có thể cấu hình thành hệ thống dự phòng với hai gyrocompass, hai bộ phân phối, hai bộ vận hành và bộ chuyển đổi nguồn heading, giúp tăng độ an toàn vận hành.
