Totem ECDIS là hệ thống Electronic Chart Display and Information System – ECDIS dành cho tàu biển, được thiết kế để hỗ trợ sĩ quan hàng hải lập tuyến, giám sát hành trình, quản lý hải đồ điện tử và nâng cao an toàn điều hướng trên buồng lái.

Điểm nổi bật nhất của Totem ECDIS là Decision Support Tool – DST, công cụ hỗ trợ ra quyết định tránh va dựa trên dữ liệu AIS/ARPA và quy tắc tránh va quốc tế COLREGS 1972.

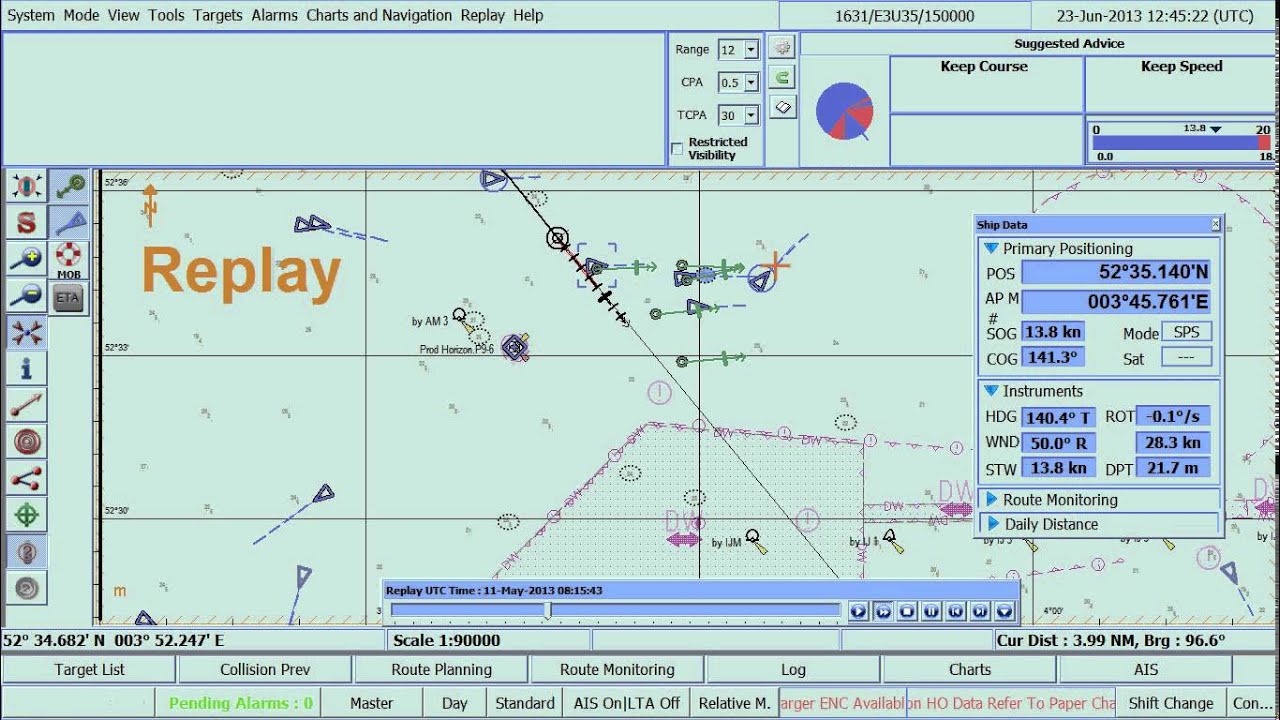

Totem ECDIS tích hợp Decision Support Tool DST

Khác với các hệ thống ECDIS thông thường chỉ cảnh báo nguy cơ va chạm, Totem ECDIS DST có thể đưa ra gợi ý thay đổi hướng đi hoặc tốc độ để hỗ trợ OOW/Master xử lý tình huống.

Thông tin được tính toán tự động cho nhiều mục tiêu trong phạm vi người dùng thiết lập. Các tham số như Range, CPA và TCPA được sử dụng để đánh giá rủi ro và hỗ trợ đưa ra khuyến nghị điều động phù hợp.

Hỗ trợ tránh va theo COLREGS

Totem ECDIS được thiết kế để hỗ trợ tránh va theo International Regulations for Preventing Collisions at Sea 1972 – COLREGS. Đây là điểm khác biệt quan trọng, giúp hệ thống không chỉ hiển thị cảnh báo mà còn hỗ trợ sĩ quan trực ca trong quá trình đánh giá phương án điều động.

Tuy nhiên, DST là công cụ hỗ trợ ra quyết định, không thay thế trách nhiệm quan sát, đánh giá tình huống thực tế, sử dụng radar/AIS và tuân thủ COLREGS của thuyền trưởng hoặc sĩ quan hàng hải.

GPS Validation phát hiện sai lệch vị trí

Một tính năng an toàn quan trọng của Totem ECDIS là GPS Validation. Hệ thống theo dõi sự sai khác giữa vị trí Dead Reckoning – DR và vị trí GPS.

Nếu sai lệch vượt quá giới hạn cho phép trong khoảng thời gian được cài đặt, hệ thống sẽ phát cảnh báo. Tính năng này giúp hỗ trợ phát hiện nguy cơ sai lệch vị trí hoặc GPS spoofing trong quá trình vận hành.

Watch Take Over hỗ trợ bàn giao ca trực

Watch Take Over là quy trình hỗ trợ sĩ quan hàng hải khi bắt đầu ca trực. Quy trình này giúp OOW kiểm tra tình trạng hoạt động của hệ thống, dữ liệu cảm biến, hải đồ, chart license và các thiết lập quan trọng.

Các bước kiểm tra được ghi log để phục vụ auditing sau này. Nhờ đó, Totem ECDIS giúp chuẩn hóa quá trình bàn giao ca trực và tăng tính minh bạch trong vận hành buồng lái.

EDA phân tích near-miss và hiệu suất bridge team

Totem ECDIS hỗ trợ EDA – E-navigation Data Audit, cho phép phân tích file lịch sử để phát hiện các tình huống near-miss và đánh giá cách đội ngũ buồng lái vận hành tàu.

Tính năng này hữu ích cho chủ tàu, đội quản lý an toàn và bộ phận huấn luyện. Dữ liệu EDA có thể hỗ trợ đánh giá hiệu suất bridge team, cải thiện quy trình trực ca và nâng cao an toàn khai thác.

AIS update và AIS messages trực tiếp từ ECDIS

Về quản lý mục tiêu AIS, Totem ECDIS cho phép cập nhật AIS trực tiếp từ hệ thống ECDIS. Ngoài ra, thiết bị hỗ trợ gửi và nhận AIS messages bằng bàn phím đầy đủ.

Tính năng này giúp thao tác nhập liệu AIS, gửi tin nhắn an toàn và trao đổi thông tin trên buồng lái trở nên thuận tiện hơn, đặc biệt trong các tình huống cần phối hợp nhanh.

Radar Overlay tăng nhận biết tình huống

Totem ECDIS hỗ trợ Radar Overlay, cho phép kết nối hai radar trên một radar overlay card. Hình ảnh radar có thể được đối chiếu với hải đồ điện tử, giúp sĩ quan hàng hải tăng khả năng nhận biết tình huống.

Radar Overlay đặc biệt hữu ích khi cần so sánh mục tiêu radar với dữ liệu ENC, kiểm tra sai lệch vị trí hoặc đánh giá môi trường xung quanh tàu trong vùng mật độ giao thông cao.

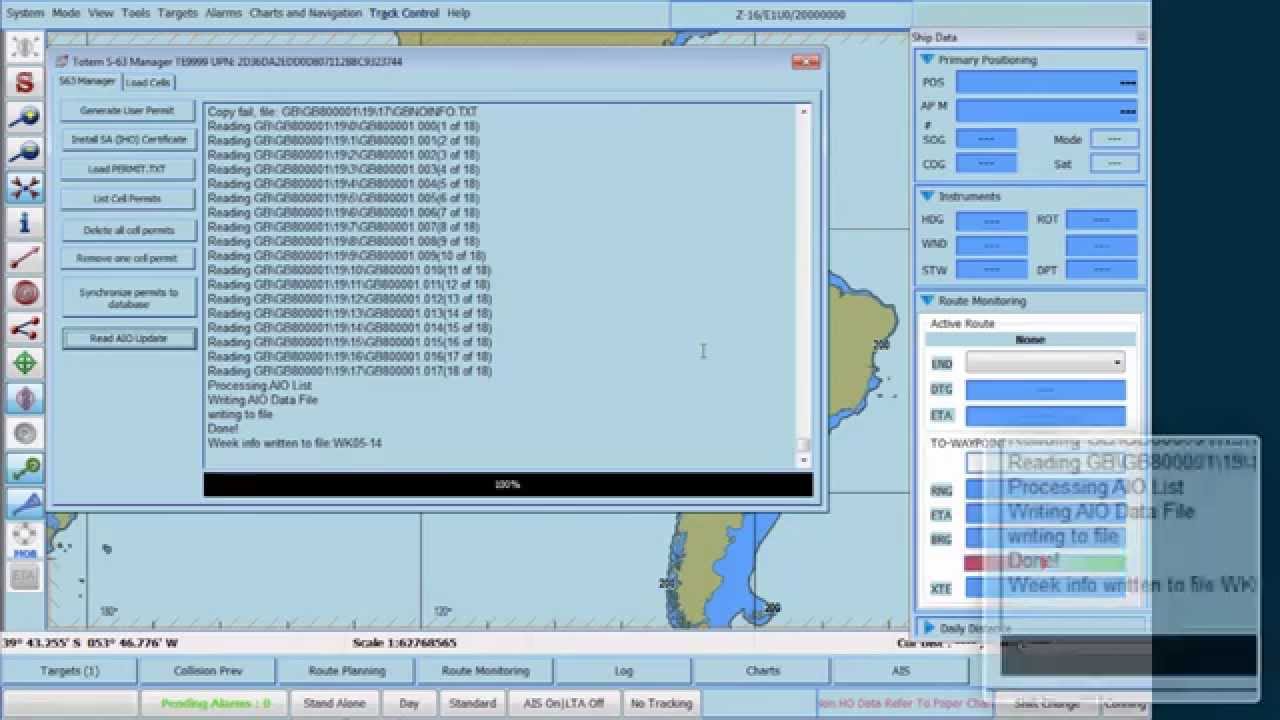

Hỗ trợ hải đồ điện tử và AIO

Totem ECDIS hỗ trợ nhiều định dạng hải đồ như C-MAP ENC / Jeppesen CM93/3, official ENC database, IHO S-57, IHO S-63 và Admiralty Information Overlay – AIO.

AIO là lớp thông tin do UKHO cung cấp cho người dùng AVCS, giúp hiển thị các thông tin cập nhật hàng hải quan trọng trực tiếp trên ENC. Điều này hỗ trợ người vận hành quản lý thông tin hải đồ hiệu quả hơn trong quá trình lập tuyến và giám sát hành trình.

Tính năng nổi bật

• Tích hợp Decision Support Tool – DST hỗ trợ tránh va theo COLREGS.
• Đưa ra gợi ý thay đổi hướng đi hoặc tốc độ khi có nguy cơ va chạm.
• Tính toán tự động cho nhiều mục tiêu dựa trên AIS và ARPA.
• Hỗ trợ thiết lập Range, CPA và TCPA.
• GPS Validation giúp phát hiện sai lệch giữa DR và GPS.
• Watch Take Over hỗ trợ kiểm tra hệ thống khi bàn giao ca trực.
• EDA – E-navigation Data Audit giúp phân tích near-miss và hiệu suất bridge team.
• Hỗ trợ cập nhật AIS và gửi/nhận AIS messages từ ECDIS.
• Hỗ trợ đa ngôn ngữ.
• Hỗ trợ Radar Overlay và kết nối hai radar trên một radar overlay card.
• Có thể kết nối Planning Station / Captain’s ECDIS qua LAN tùy chọn.
• Hỗ trợ truyền màn hình ECDIS qua LAN tới VDR theo IEC 61162-450.
• Hỗ trợ C-MAP ENC, IHO S-57, IHO S-63 và AIO.

Lợi ích khi sử dụng

Totem ECDIS giúp nâng cao an toàn hàng hải nhờ khả năng cảnh báo và hỗ trợ ra quyết định tránh va. Công cụ DST cung cấp thêm khuyến nghị điều động để OOW có thêm cơ sở đánh giá trong các tình huống nhiều mục tiêu.

Tính năng GPS Validation giúp tăng độ tin cậy của dữ liệu vị trí, đặc biệt khi có nguy cơ sai lệch GPS hoặc GPS spoofing. Đây là yếu tố quan trọng với tàu hoạt động trong khu vực phức tạp hoặc vùng có nguy cơ nhiễu tín hiệu định vị.

Watch Take Over giúp chuẩn hóa quy trình nhận ca trực. Sĩ quan có thể kiểm tra cảm biến, hải đồ, license và tình trạng hệ thống trước khi bắt đầu ca, giúp giảm rủi ro do thiếu kiểm tra khi bàn giao.

EDA giúp chủ tàu và đội quản lý an toàn phân tích dữ liệu lịch sử, phát hiện near-miss và đánh giá hiệu quả vận hành buồng lái. Từ đó, doanh nghiệp có thể cải thiện huấn luyện, quy trình trực ca và văn hóa an toàn.

Khả năng AIS update, AIS messaging, Radar Overlay và Planning Station giúp Totem ECDIS phù hợp với buồng lái hiện đại, nơi nhiều hệ thống cần được tích hợp và chia sẻ dữ liệu qua mạng LAN.

Đối tượng phù hợp

• Tàu thương mại cần hệ thống ECDIS có công cụ hỗ trợ tránh va.
• Tàu hàng, tàu container, tàu dầu, tàu hóa chất.
• Tàu khách và tàu hoạt động tuyến quốc tế.
• Tàu có mật độ điều hướng cao, thường xuyên gặp nhiều mục tiêu AIS/ARPA.
• Chủ tàu cần công cụ phân tích near-miss và audit hiệu suất bridge team.
• Tàu cần nâng cao quy trình bàn giao ca trực.
• Hệ thống buồng lái cần Radar Overlay, AIS messaging và kết nối VDR qua LAN.
• Đơn vị khai thác muốn sử dụng Planning Station hoặc Captain’s ECDIS tùy chọn.

Câu hỏi thường gặp FAQ

Totem ECDIS là gì?

Totem ECDIS là hệ thống hải đồ điện tử dành cho tàu biển, hỗ trợ hiển thị chart điện tử, giám sát hành trình, tích hợp AIS/ARPA/radar và có Decision Support Tool – DST hỗ trợ tránh va theo COLREGS.

DST trên Totem ECDIS có chức năng gì?

DST – Decision Support Tool hỗ trợ OOW/Master xử lý tình huống va chạm bằng cách đưa ra gợi ý thay đổi hướng đi hoặc tốc độ, dựa trên dữ liệu AIS và ARPA trong phạm vi được thiết lập.

Totem ECDIS có hỗ trợ COLREGS không?

Có. Totem ECDIS có DST hỗ trợ tránh va theo International Regulations for Preventing Collisions at Sea 1972 – COLREGS.

GPS Validation dùng để làm gì?

GPS Validation theo dõi sai lệch giữa vị trí DR và GPS. Nếu sai lệch vượt giới hạn cài đặt, hệ thống phát cảnh báo để hỗ trợ phát hiện sai lệch vị trí hoặc nguy cơ GPS spoofing.

Watch Take Over là gì?

Watch Take Over là quy trình kiểm tra khi sĩ quan bắt đầu ca trực, giúp xác nhận hệ thống hoạt động đúng, cảm biến chính xác, chart phù hợp và license còn hiệu lực.

Totem ECDIS có hỗ trợ Radar Overlay không?

Có. Totem ECDIS có khả năng kết nối hai radar trên một radar overlay card, giúp đối chiếu dữ liệu radar với hải đồ điện tử.
