Cáp LMR 240 đầu nối TNC 10 Feet: Cáp RF 50 Ohm suy hao thấp

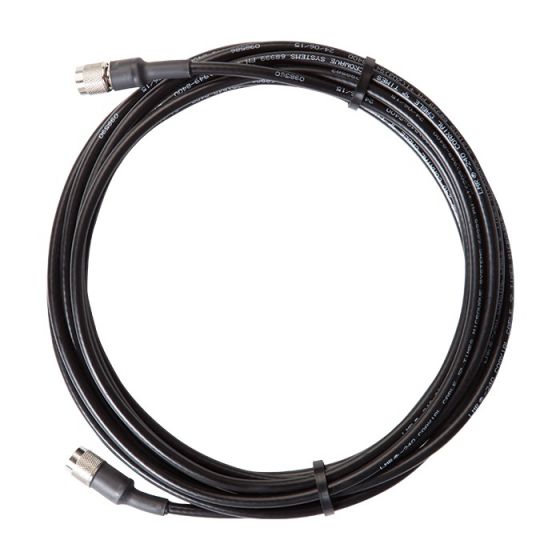

Cáp LMR 240 đầu nối TNC 10 Feet là dây cáp đồng trục RF dùng để kết nối anten với thiết bị thu phát vô tuyến, modem, bộ phát, bộ thu hoặc thiết bị đo kiểm có giao diện tương thích. Sản phẩm có chiều dài 10 feet, tương đương khoảng 3,05 mét, phù hợp với các đường cáp ngắn trong tủ thiết bị, phòng kỹ thuật, phương tiện chuyên dụng hoặc khu vực lắp anten gần thiết bị chính.

Theo cấu hình sản phẩm, cáp sử dụng đầu nối TNC ở hai đầu và có trở kháng 50 Ohm. Cơ chế ren vặn của đầu nối TNC giúp mối nối chắc chắn, phù hợp với các hệ thống có rung động hoặc cần hạn chế tình trạng đầu cáp bị lỏng trong quá trình sử dụng. TNC là chuẩn kết nối RF có cơ chế ghép ren, được sử dụng trong hạ tầng không dây, thiết bị đo kiểm, anten và hệ thống công nghiệp.

Dòng LMR-240 tiêu chuẩn của Times Microwave Systems có đường kính ngoài 6,096mm, trở kháng 50 Ohm, tần số tối đa được công bố 6GHz và bán kính uốn tối thiểu 19,05mm. Cáp được thiết kế cho truyền tín hiệu RF suy hao thấp, các đoạn jumper anten và ứng dụng không dây ngoài trời.

Cáp LMR 240 đầu nối TNC 10 Feet phù hợp với người dùng cần một đoạn dây RF tương đối gọn, dễ bố trí nhưng vẫn bảo đảm hiệu suất tốt hơn nhiều loại cáp RG có kích thước tương đương. Tài liệu của Times Microwave cho biết dòng LMR có ưu thế về suy hao, khả năng che chắn và độ bền môi trường so với nhiều cáp RG cùng kích thước.

Cáp LMR 240 đầu nối TNC 10 Feet phù hợp với thiết bị nào?

Cáp LMR 240 đầu nối TNC 10 Feet phù hợp với thiết bị RF sử dụng trở kháng 50 Ohm và có cổng TNC tương thích. Theo cấu hình hai đầu TNC đực, thiết bị hoặc anten cần có cổng TNC cái phù hợp.

Các nhóm thiết bị có thể sử dụng gồm:

• Anten vô tuyến và anten mạng không dây.
• Bộ phát, bộ thu và thiết bị thu phát RF.
• Modem hoặc gateway công nghiệp có cổng TNC.
• Thiết bị đo kiểm tín hiệu.
• Hệ thống telemetry và SCADA.
• Thiết bị GPS hoặc định vị chuyên dụng.
• Hệ thống liên lạc trên xe và phương tiện kỹ thuật.
• Thiết bị IoT công nghiệp sử dụng anten ngoài.

Đầu nối TNC tiêu chuẩn có các phiên bản 50 Ohm và 75 Ohm. Vì vậy, người dùng cần xác nhận thiết bị đang sử dụng chuẩn TNC 50 Ohm, không chỉ kiểm tra hình dạng đầu nối. Amphenol RF công bố dòng TNC 50 Ohm có cơ chế ren vặn và khả năng hoạt động ở tần số cao, nhưng hiệu suất của toàn bộ dây cáp vẫn phụ thuộc vào loại cáp, đầu nối cụ thể và cách gia công.

Cáp LMR 240 đầu nối TNC 10 Feet không phải anten hoặc bộ khuếch đại tín hiệu. Sản phẩm chỉ truyền tín hiệu giữa hai thiết bị. Chất lượng kết nối thực tế còn phụ thuộc vào anten, tần số hoạt động, công suất phát, độ nhạy thiết bị, chất lượng đầu nối và phương pháp lắp đặt.

Ứng dụng thực tế của Cáp LMR 240 đầu nối TNC 10 Feet

Kết nối anten với thiết bị RF

Ứng dụng phổ biến của Cáp LMR 240 đầu nối TNC 10 Feet là kết nối anten ngoài với bộ phát, bộ thu hoặc modem RF đặt gần vị trí lắp anten.

Chiều dài khoảng 3,05 mét phù hợp với những hệ thống không cần đi dây quá xa. Lựa chọn chiều dài vừa đủ giúp hạn chế lượng cáp thừa và giảm suy hao phát sinh không cần thiết.

Hệ thống mạng không dây

Cáp có thể dùng trong hệ thống Wi-Fi, IoT, telemetry hoặc hạ tầng không dây chuyên dụng nếu thiết bị sử dụng cổng TNC và trở kháng 50 Ohm.

TNC có cơ chế ghép nối bằng ren, giúp kết nối ổn định hơn trong những môi trường có rung hoặc tác động cơ học. Chuẩn đầu nối này được ứng dụng trong hạ tầng không dây, anten, thiết bị công nghiệp và hệ thống đo kiểm.

Lắp đặt trong xe và phương tiện chuyên dụng

Cáp LMR 240 đầu nối TNC 10 Feet phù hợp với các đường kết nối ngắn trong xe kỹ thuật, xe cứu hộ, cabin tàu hoặc phương tiện có anten đặt cách thiết bị vài mét.

Đường kính khoảng 6,1mm giúp cáp dễ bố trí hơn các dòng cáp RF lớn. Tuy nhiên, người lắp đặt vẫn cần tuân thủ bán kính uốn và tránh để dây bị kẹp tại cửa, bản lề hoặc cạnh kim loại.

Phòng kỹ thuật và đo kiểm

Trong phòng thử nghiệm, cáp có thể dùng để nối máy đo với anten, bộ suy hao, thiết bị RF hoặc hệ thống thử nghiệm có cổng TNC tương thích.

Trước khi sử dụng cho phép đo chính xác, người dùng cần kiểm tra suy hao của toàn bộ dây cáp tại tần số làm việc. Sai số của cáp và đầu nối có thể ảnh hưởng đến kết quả đo.

Ưu điểm nổi bật của Cáp LMR 240 đầu nối TNC 10 Feet

Cáp RF 50 Ohm suy hao thấp

Điểm nổi bật của Cáp LMR 240 đầu nối TNC 10 Feet là cấu trúc cáp đồng trục 50 Ohm dành cho truyền tín hiệu RF. LMR-240 tiêu chuẩn được Times Microwave định vị là cáp mềm, suy hao thấp, thích hợp cho jumper anten và đường feeder ngắn.

Khi anten, thiết bị và cáp đều sử dụng trở kháng 50 Ohm, hệ thống hạn chế được tình trạng không tương thích trở kháng có thể làm tăng phản xạ tín hiệu.

Đầu nối TNC ren vặn chắc chắn

Đầu nối TNC sử dụng cơ chế ghép ren, giúp mối nối ít bị lỏng hơn trong môi trường có rung động hoặc ứng suất cơ học. Đây là ưu điểm phù hợp với hệ thống công nghiệp, phương tiện di chuyển và những vị trí phải tháo lắp định kỳ.

Người dùng cần phân biệt TNC với RP-TNC. Hai loại có hình dáng bên ngoài tương tự nhưng cấu tạo tiếp điểm trung tâm khác nhau và không thể thay thế trực tiếp.

Chiều dài phù hợp cho kết nối ngắn

Chiều dài 10 feet giúp Cáp LMR 240 đầu nối TNC 10 Feet đáp ứng các kết nối giữa anten và thiết bị đặt cách nhau khoảng vài mét.

Trong hệ thống RF, suy hao thường tăng theo chiều dài cáp và tần số. Vì vậy, việc chọn đoạn dây vừa đủ là giải pháp đơn giản để hỗ trợ duy trì chất lượng tín hiệu.

Kích thước gọn, dễ bố trí

LMR-240 tiêu chuẩn có đường kính ngoài 6,096mm và bán kính uốn tối thiểu 19,05mm. Kích thước này tạo sự cân bằng giữa khả năng đi dây và hiệu suất RF.

Cáp vẫn không nên bị gập góc, xoắn mạnh hoặc kéo căng tại vị trí tiếp giáp với đầu nối.

Có thể sử dụng trong nhiều hệ thống RF

Với trở kháng 50 Ohm và đầu nối TNC, sản phẩm phù hợp với nhiều cấu hình anten, thiết bị vô tuyến, mạng không dây và hệ thống kỹ thuật.

Tuy nhiên, khả năng tương thích phải được xác định dựa trên cổng kết nối, cực tính TNC, dải tần và yêu cầu suy hao của từng hệ thống.

Cấu tạo và đặc tính của cáp LMR-240

Đối với LMR-240 tiêu chuẩn chính hãng Times Microwave, cấu trúc cáp gồm lõi dẫn trung tâm dạng rắn, lớp điện môi Foam PE và hệ thống dẫn ngoài kết hợp lớp foil với lưới đồng. Cấu trúc này hỗ trợ khả năng che chắn và truyền tín hiệu RF suy hao thấp.

Vỏ PE màu đen của LMR-240 tiêu chuẩn được thiết kế để chịu tia UV và điều kiện thời tiết, phù hợp cho ứng dụng ngoài trời. Dải nhiệt độ hoạt động được công bố từ -40°C đến 85°C.

LMR® là nhãn hiệu đã đăng ký của Times Microwave Systems. Nếu sản phẩm không có xác nhận sử dụng cáp Times Microwave chính hãng, nội dung bán hàng nên ghi là “cáp tương đương LMR-240” hoặc “cáp chuẩn kích thước LMR-240” thay vì khẳng định hàng chính hãng.

Lưu ý khi sử dụng Cáp LMR 240 đầu nối TNC 10 Feet

Khi lắp đặt Cáp LMR 240 đầu nối TNC 10 Feet, người dùng nên lưu ý:

• Kiểm tra đúng TNC hay RP-TNC trước khi kết nối.
• Xác nhận cả anten và thiết bị đều sử dụng trở kháng 50 Ohm.
• Siết đầu nối vừa đủ, không dùng lực quá mạnh.
• Không uốn cáp nhỏ hơn bán kính cho phép.
• Không kéo hoặc treo toàn bộ trọng lượng cáp lên đầu nối.
• Tránh đặt dây gần cạnh sắc hoặc nguồn nhiệt.
• Kiểm tra đầu nối có bị lỏng, oxy hóa hoặc biến dạng hay không.
• Bọc chống nước tại đầu nối nếu lắp đặt ngoài trời.
• Không mặc định mọi đầu nối TNC đều đạt chuẩn chống nước IP67.

Times Microwave cung cấp phụ kiện weatherproofing riêng cho hệ thống LMR, trong khi Amphenol lưu ý chỉ một số phiên bản TNC được thiết kế đạt IP67. Vì vậy, lắp ngoài trời cần có biện pháp làm kín phù hợp, không chỉ dựa vào cơ chế ren của đầu nối.

Tần số tối đa của LMR-240 tiêu chuẩn được Times Microwave công bố là 6GHz. Mặc dù một số đầu nối TNC có thể hoạt động đến 11GHz, khả năng của toàn bộ assembly phải được xác định theo thành phần có giới hạn thấp hơn và chất lượng gia công thực tế.

Khi nào nên chọn Cáp LMR 240 đầu nối TNC 10 Feet?

Nên chọn Cáp LMR 240 đầu nối TNC 10 Feet khi hệ thống có các yêu cầu sau:

• Khoảng cách giữa anten và thiết bị khoảng 3 mét.
• Hai thiết bị sử dụng cổng TNC tương thích.
• Hệ thống có trở kháng 50 Ohm.
• Cần cáp gọn hơn LMR-400.
• Cần kết nối chắc chắn bằng đầu ren.
• Yêu cầu suy hao thấp hơn nhiều loại cáp RG cùng kích thước.
• Cần đoạn jumper RF cho tủ thiết bị hoặc phương tiện.

Nếu khoảng cách lắp đặt dài, công suất cao hoặc tần số hoạt động lớn, người dùng nên tính toán suy hao và cân nhắc cáp có đường kính lớn hơn.

Vì sao nên chọn Cáp LMR 240 đầu nối TNC 10 Feet?

Cáp LMR 240 đầu nối TNC 10 Feet là lựa chọn phù hợp cho người dùng cần kết nối RF ngắn, trở kháng 50 Ohm và đầu nối ren chắc chắn.

Sản phẩm kết hợp giữa kích thước cáp khoảng 6,1mm, chiều dài 10 feet và giao diện TNC ở hai đầu. Cấu hình này phù hợp với anten, modem, thiết bị vô tuyến và hệ thống kỹ thuật cần đường cáp dễ bố trí nhưng vẫn chú trọng hiệu suất tín hiệu.

Trước khi đặt mua Cáp LMR 240 đầu nối TNC 10 Feet, người dùng cần xác nhận giới tính đầu nối, chuẩn TNC hay RP-TNC, trở kháng, tần số hoạt động và khoảng cách lắp đặt. Việc kiểm tra đầy đủ giúp hạn chế tình trạng cáp không lắp được hoặc không đáp ứng hiệu suất của hệ thống.

Câu hỏi thường gặp

Cáp LMR 240 đầu nối TNC 10 Feet dùng để làm gì?

Cáp dùng để truyền tín hiệu RF giữa anten và thiết bị có cổng TNC, trở kháng 50 Ohm.

Cáp dài bao nhiêu mét?

Chiều dài 10 feet tương đương khoảng 3,05 mét.

Đây có phải cáp tăng sóng không?

Không. Cáp LMR 240 đầu nối TNC 10 Feet chỉ truyền tín hiệu, không khuếch đại tín hiệu.

Cáp có dùng ngoài trời được không?

LMR-240 tiêu chuẩn có vỏ chịu tia UV và thời tiết. Tuy nhiên, đầu nối cần được chống nước đúng cách; không phải mọi đầu TNC đều có chuẩn IP67.

TNC và RP-TNC có giống nhau không?

Không. Hai chuẩn có cấu trúc tiếp điểm trung tâm khác nhau. Người dùng cần kiểm tra chính xác cổng trên thiết bị.

Khi nào nên chọn chiều dài 10 feet?

Nên chọn khi khoảng cách lắp đặt thực tế gần 3 mét và không cần chừa quá nhiều dây thừa.
