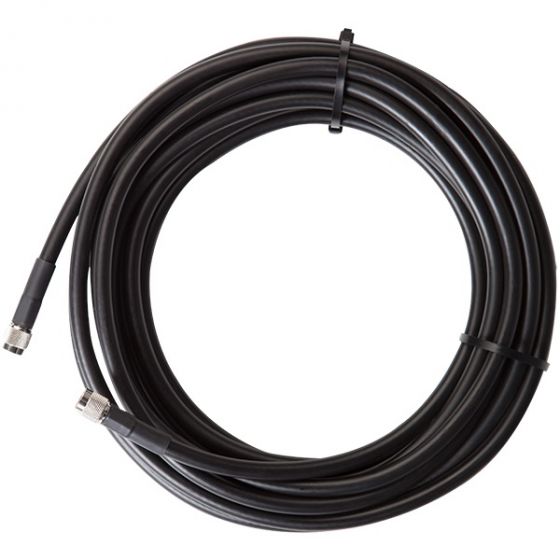

Cáp đồng trục LMR 400 với đầu nối TNC Male/Male – 40 Feet

Tổng quan về cáp đồng trục LMR 400

Cáp đồng trục LMR 400 thuộc dòng cáp đồng trục hiệu suất cao, được thiết kế để đáp ứng các tiêu chuẩn khắt khe về chất lượng tín hiệu và độ bền. Với khả năng hoạt động tốt ở dải tần cao, cáp LMR 400 được sử dụng rộng rãi trong các hệ thống đòi hỏi kết nối tín hiệu RF ổn định và chính xác.

Cấu tạo cáp LMR 400

Cáp LMR 400 có cấu trúc chắc chắn với 4 lớp chính:

• Lõi dẫn điện: Được làm từ đồng nguyên chất hoặc đồng mạ bạc, lõi dẫn điện đảm bảo khả năng truyền tín hiệu tốt nhất với độ suy hao tối thiểu.
• Lớp cách điện (Dielectric): Sử dụng polyethylene bọt (Foam PE), giúp giảm suy hao tín hiệu và tăng độ ổn định khi truyền tải ở tần số cao.
• Lớp chắn nhiễu (Shielding): Gồm một lớp băng nhôm và một lớp lưới đồng, giúp loại bỏ nhiễu điện từ (EMI) và sóng RF không mong muốn.
• Vỏ bọc ngoài (Jacket): Làm từ PVC hoặc polyethylene, có khả năng chống tia UV, chịu nhiệt, và chống nước, giúp bảo vệ cáp khỏi các tác động môi trường.

Thông số kỹ thuật nổi bật

• Đường kính ngoài: 10,3 mm.
• Trở kháng: 50 Ohm, tiêu chuẩn cho các ứng dụng RF.
• Dải tần số hoạt động: Lên đến 6 GHz.
• Suy hao tín hiệu: Khoảng 0,22 dB/m ở tần số 2,4 GHz, đảm bảo chất lượng tín hiệu cao trên khoảng cách dài.

Đầu nối TNC Male/Male

Cáp LMR 400 đi kèm với đầu nối TNC Male/Male, được thiết kế để tối ưu hóa hiệu suất kết nối và đảm bảo độ bền trong quá trình sử dụng.

Đặc điểm của đầu nối TNC

• Thiết kế ren vặn: Đầu nối TNC có cơ chế ren vặn chắc chắn, giúp giảm thiểu nguy cơ lỏng kết nối trong môi trường rung động hoặc chịu tác động cơ học.
• Chất liệu cao cấp: Được làm từ hợp kim đồng mạ niken hoặc bạc, đầu nối này có khả năng chống ăn mòn và duy trì hiệu suất cao trong thời gian dài.
• Hiệu năng cao: Đầu nối TNC Male/Male được thiết kế để hoạt động hiệu quả ở các tần số cao, phù hợp với các ứng dụng RF chuyên nghiệp.

Ưu điểm của đầu nối TNC Male/Male

• Đảm bảo tín hiệu ổn định, giảm thiểu suy hao tại điểm kết nối.
• Dễ dàng lắp đặt và tháo rời, tiết kiệm thời gian và công sức.
• Tương thích với nhiều thiết bị RF như ăng-ten, bộ phát sóng, và các thiết bị thu phát tín hiệu không dây.

Ứng dụng của cáp đồng trục LMR 400 với đầu nối TNC Male/Male – 40 Feet

Với chiều dài 40 feet (khoảng 12 mét), sản phẩm mang lại sự linh hoạt và hiệu quả cao trong các ứng dụng kết nối tín hiệu RF.

• Mạng không dây và Wi-Fi: Cáp đồng trục LMR 400 được sử dụng rộng rãi để kết nối ăng-ten Wi-Fi, bộ phát sóng, hoặc các thiết bị mạng không dây. Với khả năng giảm suy hao tín hiệu, sản phẩm đảm bảo kết nối ổn định ngay cả khi truyền tải ở khoảng cách xa.
• Liên lạc vô tuyến và GPS: Trong các hệ thống liên lạc vô tuyến như bộ đàm, thiết bị GPS, và radar, cáp LMR 400 giúp giảm thiểu nhiễu tín hiệu, đảm bảo truyền thông chính xác và ổn định.
• Hệ thống camera giám sát và an ninh: Sản phẩm này thường được sử dụng trong các hệ thống camera an ninh và giám sát, giúp truyền tải tín hiệu video rõ nét và không bị nhiễu.
• Ứng dụng công nghiệp và quân sự: Cáp LMR 400 được thiết kế để chịu được điều kiện môi trường khắc nghiệt, phù hợp cho các ứng dụng trong công nghiệp tự động hóa, cảm biến, và liên lạc quân sự.

Lợi ích nổi bật của cáp đồng trục LMR 400 với đầu nối TNC Male/Male – 40 Feet

Hiệu suất truyền tải cao

• Độ suy hao tín hiệu thấp, đảm bảo tín hiệu RF ổn định và chất lượng cao.
• Hoạt động tốt trong dải tần số cao, phù hợp với nhiều ứng dụng hiện đại.

Độ bền vượt trội

• Vỏ bọc ngoài chống chịu tốt trước các yếu tố môi trường như tia UV, nhiệt độ cao, và độ ẩm.
• Lớp chắn nhiễu giúp bảo vệ tín hiệu khỏi các nguồn gây nhiễu bên ngoài.

Tính linh hoạt cao

• Chiều dài 40 feet lý tưởng cho các kết nối ở khoảng cách xa mà không làm giảm chất lượng tín hiệu.
• Đầu nối TNC Male/Male dễ dàng tích hợp với nhiều thiết bị RF khác nhau.

Tiết kiệm chi phí bảo trì

• Thiết kế bền bỉ giúp giảm thiểu chi phí sửa chữa và thay thế trong thời gian dài.

Lưu ý khi sử dụng và bảo quản

Để đảm bảo hiệu quả hoạt động và độ bền của cáp LMR 400, bạn cần lưu ý các điểm sau:

• Tránh uốn cong quá mức: Uốn cong cáp ở góc quá nhỏ có thể làm hỏng lớp cách điện và tăng suy hao tín hiệu.
• Lắp đặt đúng cách: Đảm bảo các đầu nối TNC được siết chặt để tránh tình trạng lỏng lẻo.
• Bảo vệ cáp khỏi tác động môi trường: Nên lắp đặt cáp trong ống bảo vệ nếu sử dụng ngoài trời.
• Vệ sinh định kỳ: Làm sạch các đầu nối để duy trì hiệu suất kết nối
