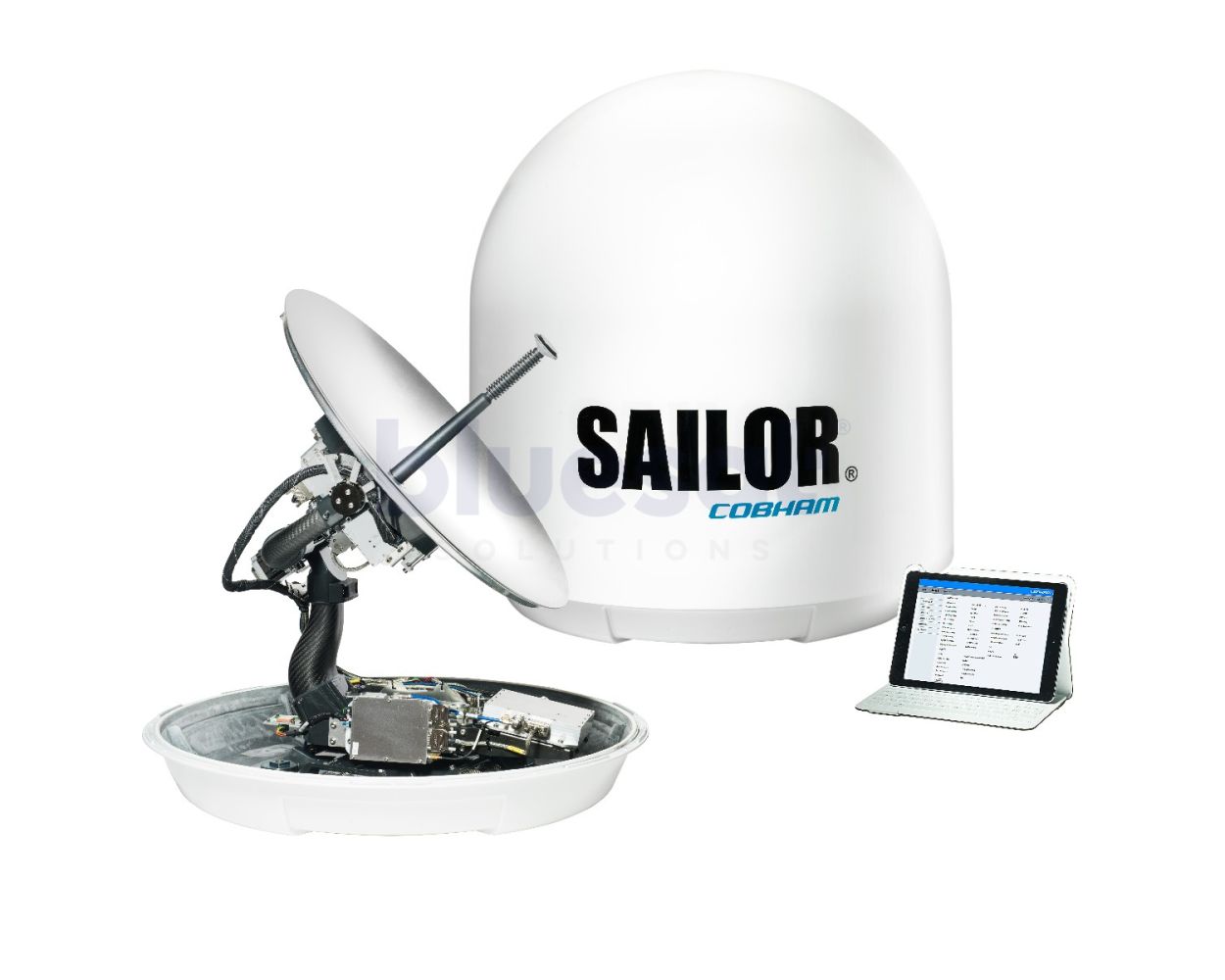

Anten Vệ Tinh SAILOR 600 VSAT Băng Tần Ka

Anten Vệ Tinh SAILOR 600 VSAT Băng Tần Ka là hệ thống ăng-ten Ka-band nhỏ gọn, hiệu suất cao, được thiết kế đặc biệt cho dịch vụ vệ tinh High Throughput Satellite (HTS) của mạng THOR 7 từ Telenor.

Với thiết kế 3 trục ổn định tiên tiến và sử dụng công nghệ SAILOR VSAT vượt trội, sản phẩm mang đến giải pháp kết nối băng thông rộng hàng hải đáng tin cậy, hiệu suất cao và dễ dàng triển khai.

Đặc Điểm Nổi Bật:

• Thiết kế nhỏ gọn, nhẹ: Trọng lượng chỉ 35 kg, giúp dễ dàng lắp đặt, vận chuyển, đặc biệt trên các tàu nhỏ không có cần cẩu hoặc thiết bị nâng hạ.
• Hiệu suất vượt trội: Hệ thống G/T đạt 15.9 dB/K, đảm bảo hiệu suất tương đương với các ăng-ten lớn hơn, hoạt động ổn định ngay cả trong điều kiện khắc nghiệt.
• Triển khai nhanh chóng: Hỗ trợ Tự động Hiệu chuẩn Góc phương (Azimuth Calibration) và Hiệu chuẩn Cáp (Cable Calibration) giúp tiết kiệm thời gian lắp đặt và cấu hình.
• Bền bỉ trong mọi điều kiện: Khả năng chống chịu tốt trước các điều kiện biển khắc nghiệt, như lăn, nghiêng, rung động, đảm bảo kết nối không gián đoạn.
• Công nghệ tiên tiến: Tích hợp Dynamic Motor Brakes giúp cân bằng hệ thống trong tình huống không có nguồn điện và dễ dàng bảo trì với các mô-đun điện tử có thể thay thế.

Ứng Dụng:

Anten Vệ Tinh SAILOR 600 VSAT Băng Tần Ka lý tưởng cho các tàu thương mại, du thuyền, tàu đánh cá và các tàu cỡ nhỏ khác, mang đến kết nối băng thông rộng chất lượng cao phục vụ vận hành tàu, phúc lợi thuyền viên và các ứng dụng kinh doanh.

Thông Số Kỹ Thuật:

Tần Số Hoạt Động:

• Dải Rx: 10.70 – 12.75 GHz
• Dải Tx: 13.75 – 14.50 GHz

Kích Thước và Trọng Lượng:

• Đường kính phản xạ: 65 cm / 25.5 inch
• Kích thước tổng thể: Ø 82 cm x 91 cm (32″ x 36″)
• Trọng lượng: 35 kg (77.2 lbs)

Hiệu Suất RF:

• Gain phát (Tx): 37.7 dBi @ 14.00 GHz
• Gain thu (Rx): 36.0 dBi @ 11.70 GHz
• G/T: 15.9 dB/K @ 11.70 GHz
• EIRP: 45.5 dBW @ 14.00 GHz

Dải Góc Hoạt Động:

• Azimuth: Không giới hạn (Rotary Joint)
• Elevation: -28° đến +120°
• Cross Elevation: ±42°

Chuyển Động Tàu:

• Lăn (Roll): ±25°
• Nghiêng (Pitch): ±15°
• Quay (Yaw): ±10°

Nhiệt Độ Hoạt Động:

• Hoạt động: -25°C đến +55°C
• Lưu trữ: -40°C đến +85°C

Khả Năng Theo Dõi:

• Nhận diện vệ tinh: Tự động với hỗ trợ Gyro/GPS Compass
• Độ chính xác theo dõi: ±0.2°

Kết Nối:

• ACU-ADU: Dùng một cáp đồng trục 50 Ω duy nhất.
• Kết nối Ethernet: Hỗ trợ giao tiếp và quản lý từ xa.

Nguồn Cung Cấp:

• Nguồn điện: 100 – 240 VAC
• Tiêu thụ điện năng: 110 W (điển hình), 215 W (cực đại)

Bộ Sản Phẩm Bao Gồm:

• Above Deck Unit (ADU): 65cm reflector, 5W BUC, LNB, phụ kiện lắp đặt.
• Antenna Control Unit (ACU): Dùng nguồn AC, gắn rack 19″ (1U).
• Dây nguồn AC.
• Đầu nối NMEA Multi-plug.
• 2 dây cáp đồng trục 75 Ohm TX/RX dài 1m.
• Dây Ethernet.

Anten Vệ Tinh SAILOR 600 VSAT Băng Tần Ka mang đến kết nối băng thông rộng hàng hải tối ưu, phù hợp cho mọi điều kiện biển, với thiết kế nhỏ gọn, hiệu suất cao và dễ dàng triển khai.
