Beam IsatDock/Terra 40m – Bộ Cáp Thụ Động SMA/TNC Cho Anten Inmarsat ISD700

Bộ Cáp Thụ Động Beam IsatDock/Terra 40m là phụ kiện kết nối dành cho hệ thống liên lạc vệ tinh Inmarsat sử dụng anten thụ động Beam ISD700. Bộ kit mang mã ISD940, gồm cáp anten Inmarsat và cáp GPS, giúp kết nối anten ngoài trời với dock hoặc thiết bị Beam đặt trong khu vực vận hành.

Sản phẩm có chiều dài thương mại 40m, phù hợp khi anten và thiết bị chính được bố trí cách xa nhau. Các đầu nối SMA/TNC đã được hoàn thiện sẵn, giúp giảm công đoạn bấm đầu tại công trình. Bộ cáp chỉ dùng cho lắp đặt cố định và không thay thế cáp dành cho anten chủ động.

Bộ Cáp Thụ Động Beam IsatDock/Terra 40m phù hợp với thiết bị nào?

Bộ Cáp Thụ Động Beam IsatDock/Terra 40m phù hợp với các hệ thống Beam IsatDock và Beam Terra trong cấu hình sử dụng anten ISD700. Sản phẩm truyền tín hiệu giữa anten đặt ngoài trời và thiết bị liên lạc nằm trong phòng vận hành.

Bộ cáp không phải anten hoặc thiết bị gọi vệ tinh độc lập. Hệ thống vẫn cần terminal Beam tương thích, anten ISD700, điện thoại hoặc SIM cùng dịch vụ Inmarsat phù hợp.

Beam quy định ISD940 chỉ sử dụng với anten thụ động ISD700. Không nên dùng bộ cáp này cho các anten chủ động ISD710, ISD715 hoặc ISD720. Những model đó cần bộ cáp active tương ứng.

Phiên bản 40m phù hợp khi anten phải đặt trên mái hoặc cột cao, còn dock nằm trong phòng kỹ thuật. Cách bố trí này giúp thiết bị chính dễ sử dụng và được bảo vệ tốt hơn.

Ứng dụng thực tế của Bộ Cáp Thụ Động Beam IsatDock/Terra 40m

Trong trạm liên lạc cố định, Bộ Cáp Thụ Động Beam IsatDock/Terra 40m giúp đưa anten ISD700 đến vị trí có tầm nhìn vệ tinh tốt. Dock vẫn được đặt trong phòng điều hành, gần nguồn điện và thuận tiện cho người dùng.

Tại công trường, khu khai thác hoặc trạm nghiên cứu vùng xa, tuyến cáp 40m hỗ trợ kết nối giữa khu vực làm việc với vị trí lắp anten. Người dùng không phải đặt toàn bộ thiết bị ngoài trời.

Trong hệ thống liên lạc dự phòng, sản phẩm giúp xây dựng điểm gọi vệ tinh cố định. Khi mạng mặt đất gặp sự cố, người vận hành vẫn có thể sử dụng terminal Beam trong phòng để duy trì liên lạc.

Bộ cáp cũng phù hợp với văn phòng vùng xa, trạm quan sát và cơ sở kỹ thuật ít hạ tầng viễn thông. Anten ISD700 được thiết kế cho ứng dụng cố định trên đất liền, không dành cho phương tiện đang di chuyển.

Ưu điểm nổi bật của Bộ Cáp Thụ Động Beam IsatDock/Terra 40m

Ưu điểm đầu tiên của Bộ Cáp Thụ Động Beam IsatDock/Terra 40m là chiều dài 40m, tương đương khoảng 131ft. Khoảng cách này phù hợp khi các phiên bản 10m, 20m hoặc 30m không đáp ứng đủ tuyến thi công.

Bộ kit có cả cáp Inmarsat và cáp GPS. Hai đường cáp riêng truyền tín hiệu vệ tinh và dữ liệu định vị giữa anten ISD700 với thiết bị Beam. Người dùng không phải mua từng tuyến riêng rồi tự ghép hệ thống.

Các đầu nối SMA và TNC được lắp sẵn theo cấu hình của nhà sản xuất. Điều này giúp giảm rủi ro bấm sai đầu nối hoặc làm ảnh hưởng lõi cáp tại công trình.

Sản phẩm dùng cấu hình thụ động nên không cần nguồn riêng cho đường cáp. Việc lắp đặt đơn giản hơn, nhưng người dùng phải chọn đúng anten ISD700 và tuân thủ yêu cầu kỹ thuật của Beam.

Cấu tạo, đầu nối và khả năng kết nối

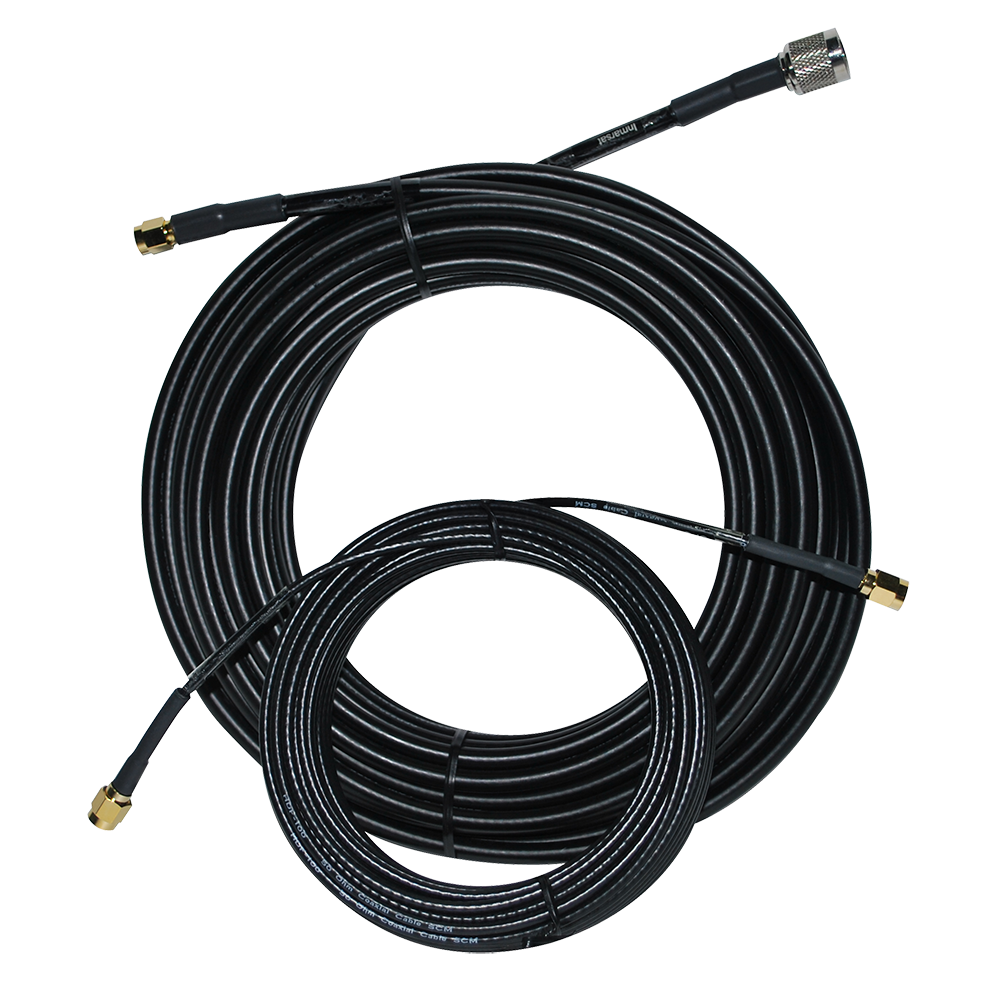

Bộ Cáp Thụ Động Beam IsatDock/Terra 40m gồm cáp SAT dài 39,5m với hai đầu TNC đực. Bộ kit có thêm đoạn chuyển dài 50cm, sử dụng đầu TNC cái và SMA đực. Tổng chiều dài tuyến Inmarsat đạt khoảng 40m.

Đường cáp GPS dài 40m và dùng đầu SMA đực ở cả hai phía. Cáp GPS có đường kính 6,1mm, bán kính uốn một lần 19,1mm và bán kính uốn lặp lại 63,5mm.

Cáp SAT có đường kính 14,99mm. Bán kính uốn một lần là 38mm, còn bán kính uốn lặp lại là 152mm. Người thi công cần lưu ý các giới hạn này khi đi dây qua góc tường, ống hoặc máng kỹ thuật.

Khối lượng đóng hộp của bộ kit khoảng 25kg. Khi kéo cáp, không nên để trọng lượng cuộn dây tác động lên đầu nối. Cáp cần được đỡ và cố định phù hợp trên toàn tuyến.

Khả năng tương thích quan trọng nhất của ISD940 là anten Beam ISD700. Đây là anten định hướng thụ động dành cho dịch vụ Inmarsat GSPS và các vị trí lắp cố định.

Lưu ý khi lắp đặt Bộ Cáp Thụ Động Beam IsatDock/Terra 40m

Trước khi lắp Bộ Cáp Thụ Động Beam IsatDock/Terra 40m, người dùng cần khảo sát vị trí anten, terminal và tuyến đi dây. Anten ISD700 nên được đặt chắc chắn, thông thoáng và hướng đúng về vệ tinh Inmarsat.

Không đặt anten phía sau mái kim loại, tường cao, cây lớn hoặc vật cản dày. Hướng anten không chính xác có thể khiến hệ thống khó đăng ký mạng hoặc tín hiệu thiếu ổn định.

Trong quá trình kéo cáp, không bẻ gập dưới bán kính uốn được Beam công bố. Cáp cũng không nên bị kéo căng, cọ vào cạnh sắc hoặc đi sát dây điện công suất lớn trong khoảng cách dài.

Các đầu nối cần sạch, khô và được chống nước đúng cách nếu nằm ngoài trời. Không tự ý cắt ngắn, nối thêm hoặc bấm lại đầu cáp khi không có dụng cụ và thông số phù hợp.

Sản phẩm chỉ dành cho lắp đặt cố định với ISD700. Nếu cần dùng trên tàu, ô tô hoặc phương tiện di chuyển, người dùng phải chọn anten chủ động và bộ cáp phù hợp. Beam cũng lưu ý ISD700 không được dùng trong cấu hình hàng hải hoặc phương tiện.

Khi nào nên chọn Bộ Cáp Thụ Động Beam IsatDock/Terra 40m?

Bạn nên chọn Bộ Cáp Thụ Động Beam IsatDock/Terra 40m khi hệ thống dùng anten ISD700 và khoảng cách từ anten đến terminal gần 40m. Đây là lựa chọn phù hợp khi bản 30m không đủ nhưng bản 50m tạo quá nhiều dây dư.

Sản phẩm cũng phù hợp khi terminal cần đặt trong phòng an toàn, còn anten phải đưa lên mái hoặc vị trí cao hơn. Người dùng vẫn có thể thao tác với dock thuận tiện trong khu vực vận hành.

Nếu tuyến thi công ngắn, nên cân nhắc phiên bản 10m, 20m hoặc 30m. Chọn chiều dài sát nhu cầu giúp đường cáp gọn và dễ bảo trì hơn. Beam cung cấp các phiên bản cáp thụ động từ 10m đến 50m cho anten ISD700.

Không nên chọn ISD940 nếu hệ thống dùng anten active. Trước khi mua, cần xác nhận mã cáp, model anten, thiết bị Beam và chiều dài tuyến thực tế.

Vì sao nên chọn Bộ Cáp Thụ Động Beam IsatDock/Terra 40m?

Bộ Cáp Thụ Động Beam IsatDock/Terra 40m là phụ kiện đúng chuẩn cho cấu hình Inmarsat dùng anten ISD700. Bộ kit cung cấp đường SAT, đường GPS và đoạn chuyển đầu nối cần thiết.

Chiều dài 40m tạo sự linh hoạt cho công trình có khoảng cách lớn giữa anten và thiết bị. Đầu nối hoàn thiện sẵn giúp giảm thao tác tại hiện trường và hạn chế lỗi thi công.

Sử dụng đúng bộ cáp do Beam chỉ định giúp kiểm soát tốt hơn về khả năng tương thích, đầu nối và bán kính uốn. Việc kiểm tra hoặc thay thế về sau cũng thuận tiện hơn.

Sản phẩm phù hợp với trạm vùng xa, văn phòng, công trường, cơ sở kỹ thuật và hệ thống liên lạc dự phòng cố định. Đây là lựa chọn đáng cân nhắc khi cần tuyến cáp dài và cấu hình lắp đặt rõ ràng.

FAQ

Bộ Cáp Thụ Động Beam IsatDock/Terra 40m có mã gì?

Mã sản phẩm là Beam ISD940. Đây là bộ cáp SMA/TNC thụ động dài 40m dành cho lắp đặt cố định.

Bộ kit gồm những loại cáp nào?

Bộ kit gồm cáp anten Inmarsat, cáp GPS và đoạn chuyển TNC sang SMA cho đường SAT.

Bộ Cáp Thụ Động Beam IsatDock/Terra 40m dùng với anten nào?

Sản phẩm chỉ được Beam chỉ định dùng với anten thụ động Inmarsat ISD700.

Có dùng ISD940 cho anten ISD710 không?

Không. ISD710 là anten chủ động và cần bộ cáp active tương thích.

Bộ cáp có cần nguồn điện riêng không?

Không. Đây là bộ cáp thụ động và không tích hợp bộ khuếch đại cần nguồn riêng.

Có thể dùng bộ cáp trên tàu hoặc ô tô không?

Không nên. ISD940 và ISD700 dành cho lắp đặt cố định, không phải cấu hình cho phương tiện di chuyển.

Khi nào nên chọn phiên bản 40m?

Nên chọn khi khoảng cách giữa anten ISD700 và thiết bị gần 40m, trong khi bản 30m không đủ chiều dài.
